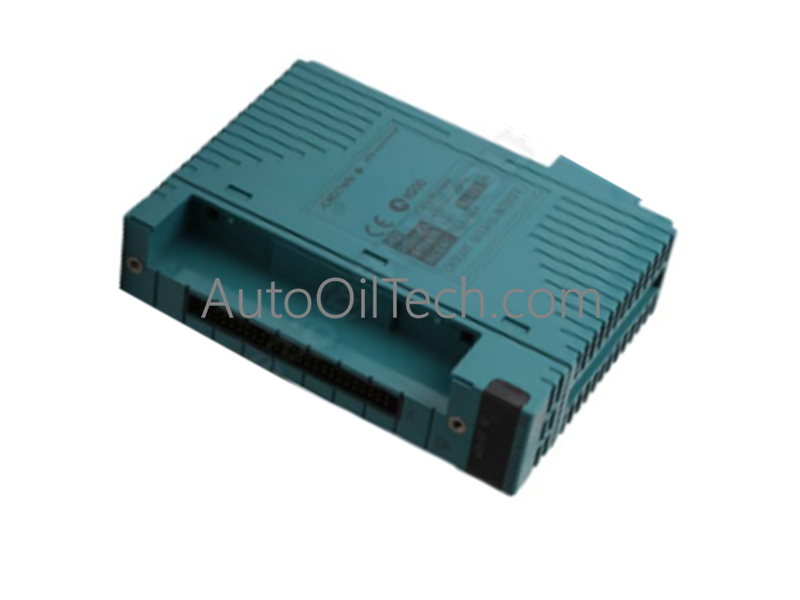

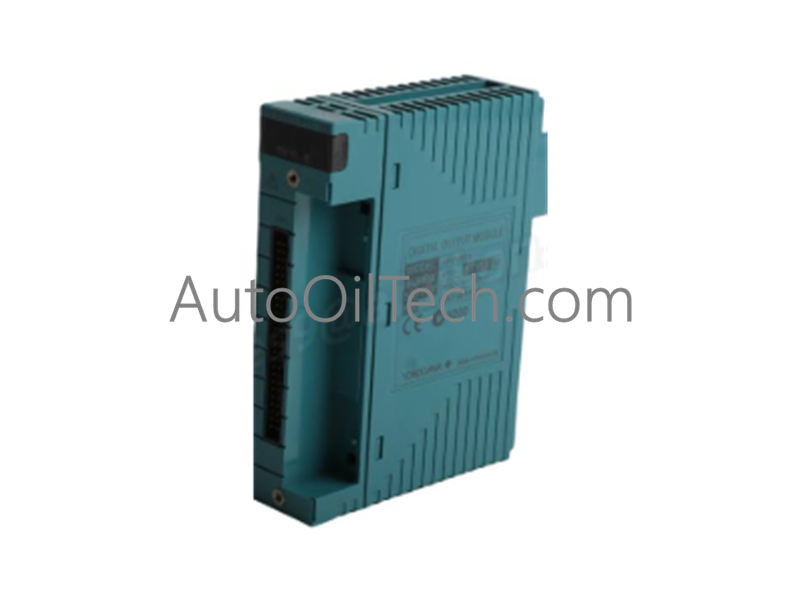

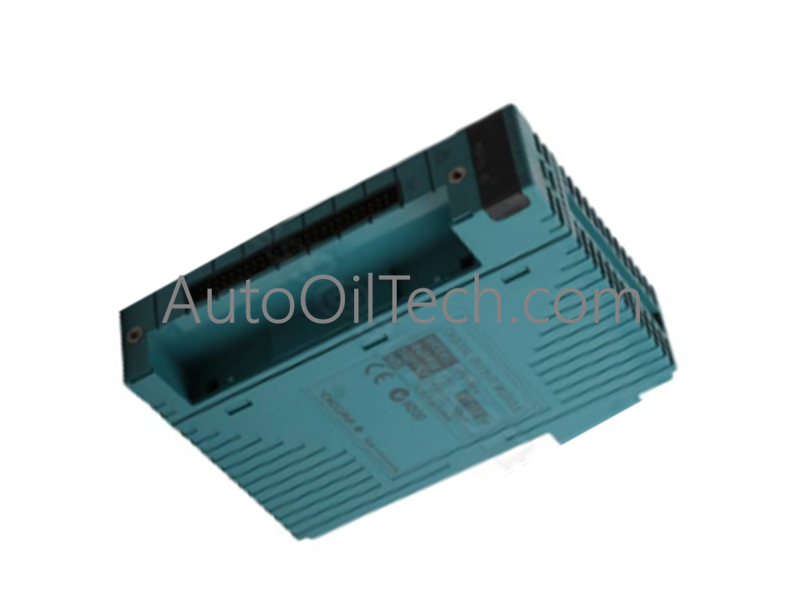

وحدة الإدخال الرقمية Yokogawa NFDV161-P00

في الأوراق المالية!
  • Part Number: NFDV161-P00
  • Brand: Yokogawa
  • Type: وحدات الإدخال الرقمي
  • Dimensions: 3.3x10.7x13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Digital Input Modules , Yokogawa STARDOM

وصف المنتج

تعمل وحدة الإدخال الرقمي Yokogawa NFDV161-P00، والتي تُصنف أيضاً باسم NFDV161-P00، كمكون أجهزة مخصص للحصول على إشارة منفصلة من 16 قناة ضمن منصات تحكم Yokogawa STARDOM. تستقبل الوحدة إشارات رقمية من مفاتيح تلامس جاف أو أجهزة استشعار ميدانية بجهد 24 فولت تيار مستمر لتوفير اكتشاف للحالة في الوقت الفعلي تقريباً عبر حلقات العمليات الصناعية. تقوم بتحويل التغيرات الثنائية في الحالة الميدانية إلى قيم منطقية داخلية مع دورة تحديث بيانات سريعة تبلغ حوالي 10 مللي ثانية.

مواصفات الأجهزة

المعلمة المواصفات
الموديل NFDV161-P00
العلامة التجارية Yokogawa
بلد المنشأ اليابان
الوزن 0.75 رطل
الأبعاد حجم وحدة STARDOM قياسي
درجة حرارة التشغيل -20 إلى +60 درجة مئوية
استهلاك الطاقة طاقة منطقية داخلية 24 فولت تيار مستمر
عدد القنوات 16 قناة إدخال منفصلة
نوع إشارة الإدخال 24 فولت تيار مستمر / مدخلات تلامس جاف
مقاومة الإدخال حوالي 10 كيلو أوم
دورة تحديث البيانات حوالي 10 مللي ثانية
نوع العزل عزل جلفاني بواسطة قارن ضوئي (Optocoupler)
توافق الدائرة تكوينات إدخال Sinking و Sourcing
نظام المنصة وحدات التحكم Yokogawa STARDOM

بروتوكول حلقة HART بجهد 4-20 مللي أمبير وعزل القنوات

تشتمل وحدة Yokogawa NFDV161-P00 على عزل جلفاني بواسطة قارن ضوئي بين القنوات الفردية، وكذلك بين دوائر الإدخال الميدانية وطاقة منطق النظام. يمنع هذا الهيكل العازل الضوضاء الميدانية ذات الجهد العالي، والارتفاعات المفاجئة، واختلافات الجهد الأرضي من التأثير على اللوحات الخلفية لوحدة التحكم الداخلية أو حلقات الأجهزة المتوازية HART بجهد 4-20 مللي أمبير. تعمل مقاومة القناة العالية التي تبلغ حوالي 10 كيلو أوم على تقليل تحميل الإشارة على مفاتيح المجال المتصلة مع استيعاب تكوينات المجال Sinking و Sourcing.

الأسئلة المتداولة

س: ما هي أجهزة الإدخال التي يمكن توصيلها بوحدة Yokogawa NFDV161-P00؟

ج: تقبل الوحدة المدخلات المنفصلة من مفاتيح التلامس الجاف الخالية من الجهد بالإضافة إلى مستشعرات المجال التي توفر إشارات خرج قياسية بجهد 24 فولت تيار مستمر.

س: ما هو وقت تحديث الإشارة لقنوات الإدخال في NFDV161-P00؟

ج: تتميز الوحدة بدورة تحديث بيانات داخلية سريعة تبلغ حوالي 10 مللي ثانية للحصول على الحالة في الوقت الفعلي.

س: هل تدعم الوحدة تكوينات توصيل الأسلاك الميدانية Sinking و Sourcing؟

ج: نعم، تدعم بنية تهيئة الإدخال توصيلات الإشارة الرقمية Sinking و Sourcing.

إرشادات التركيب الميداني

  1. افصل طاقة اللوحة الخلفية عن الوحدة الأساسية لوحدة التحكم STARDOM قبل إدخال أو إزالة وحدة NFDV161-P00.
  2. قم بمحاذاة حواف بطاقة الوحدة مع فتحات دليل الهيكل الأساسي المخصصة واضغط بقوة حتى يتم تثبيت لسان القفل.
  3. قم بتوصيل المدخلات الميدانية باستخدام كابلات مزدوجة مجدولة ومحمية، مع إنهاء طاقة المجال بجهد 24 فولت تيار مستمر والموصلات الجافة لكل رسومات تعيين القناة.
  4. قم بتوصيل مصارف درع الكابل بشريط التأريض المحلي للعلبة لضمان تخفيف الضوضاء الفعال.
  5. تحقق من أن مقاومة حلقة إشارة المجال ومستويات تشغيل المستشعر تتوافق مع مقاومة الإدخال الاسمية البالغة 10 كيلو أوم قبل التشغيل.
