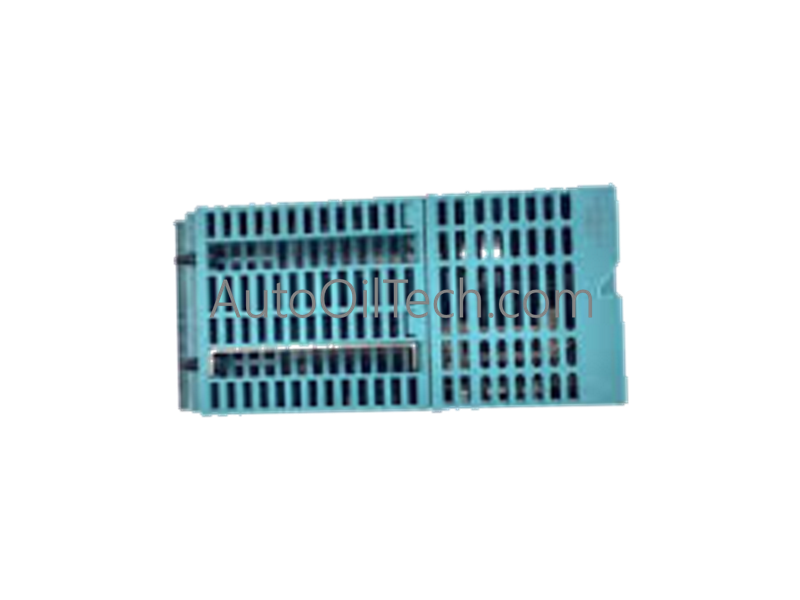

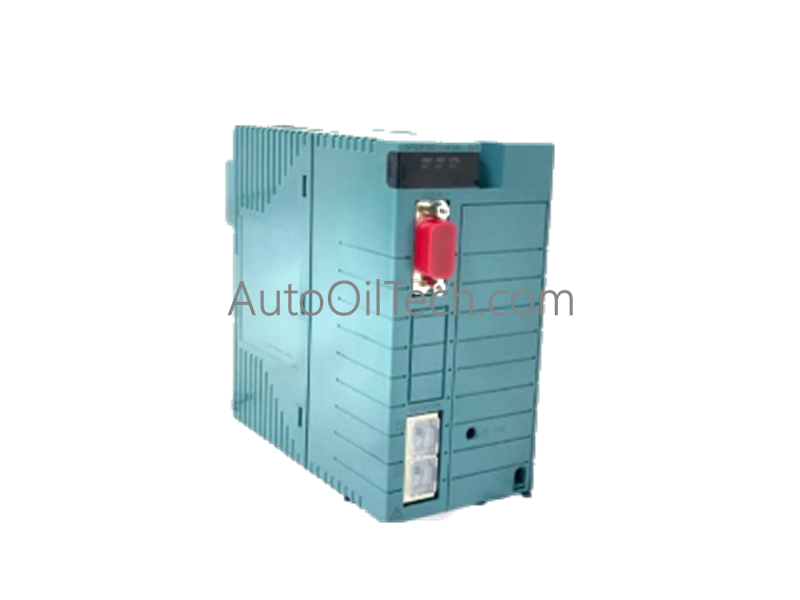

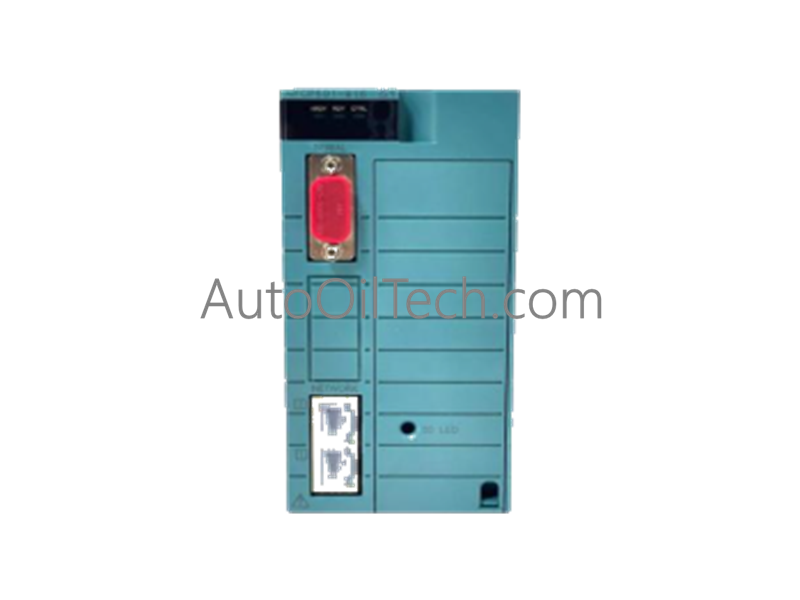

معالجات وحدة المعالجة المركزية Yokogawa NFCP501-W15 S1

في الأوراق المالية!
  • Part Number: NFCP501-W15 S1
  • Brand: Yokogawa
  • Type: معالجات وحدة المعالجة المركزية
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: CPU Processors , YOKOGAWA , Yokogawa STARDOM Series

وصف المنتج

تعمل الوحدة Yokogawa NFCP501-W15 S1 كوحدة المعالجة المركزية الأساسية NFCP501 المستخدمة لتنفيذ التحكم في العمليات في الوقت الفعلي، وتسلسلات الحساب عالية السرعة، والتسامح مع الأخطاء التي تعتمد على الأجهزة عبر منصات التحكم المستقلة STARDOM FCN-500. ينسق محرك المعالجة المعياري ما يصل إلى 64 بطاقة توسعة محلية وشبكات القياس عن بعد التسلسلية أصلاً على مستوى الأجهزة للحفاظ على التنفيذ المستمر للتعليمات ضمن حلقات التحكم الحيوية.

مواصفات الأجهزة

المعلمة المواصفات
الموديل NFCP501-W15 S1
العلامة التجارية Yokogawa
السلسلة وحدات التحكم المستقلة STARDOM FCN-500
المنشأ اليابان
الوزن 0.35 كجم
المعالج معمارية وحدة المعالجة المركزية RISC ذات 32 بت (تردد النواة ≥400 ميجاهرتز)
ذاكرة النظام الرئيسية 128 ميجابايت ذاكرة وصول عشوائي (RAM) / 512 ميجابايت ذاكرة فلاش
التخزين غير المتطاير 1 جيجابايت ذاكرة فلاش مدمجة
مخزن الذاكرة الساكنة ذاكرة وصول عشوائي ثابتة (SRAM) سعة 2 ميجابايت مدعومة بالبطارية مع التحقق من التكافؤ ECC
واجهة التخزين القابلة للإزالة 1 × فتحة بطاقة SD (تدعم SDHC، من 4 إلى 32 جيجابايت، وسائط من الفئة 10)
اتصال إيثرنت 2 × واجهة 10/100 ميجابت في الثانية (قادرة على الشبكات المتكررة)
الواجهة التسلسلية 1 × منفذ RS-232-C
سعة وحدة الإدخال/الإخراج تدير ما يصل إلى 64 وحدة تناظرية ورقمية ونبضية كحد أقصى
زمن انتقال التبديل الاحتياطي تنفيذ التبديل على مستوى الأجهزة ≤50 مللي ثانية
طوبولوجيا التبريد تبريد طبيعي للهواء، تصميم هيكلي بدون مروحة
الحماية البيئية هيكل بتصنيف IP21 مع حماية داخلية من EMI/RFI
نطاق درجة حرارة التشغيل -40 إلى +70 درجة مئوية (مواصفات البيئة الموسعة)
نوع المنتج معالجات CPU

القياس عن بعد لأتمتة العمليات الموزعة

  • بروتوكول حلقة HART 4-20 مللي أمبير وربط نظام الأمان يشتمل المعالج على إجراءات خلفية متخصصة لتحليل وتحديد أولويات المتغيرات الميدانية الذكية الموزعة، والتعامل مع حزم بيانات HART 4-20 مللي أمبير الرقمية الموجهة عبر بطاقات تناظرية مجاورة. توفر بنية تخصيص السجل هذه حلقات اتصال متوازية مباشرة في بيئات CENTUM VP و ProSafe-RS الآمنة، متجاوزة ازدحام اللوحة الخلفية للنظام القياسية.
  • اتصال FOUNDATION Fieldbus / Profibus PA وتوسيع نطاق الإدخال/الإخراج يقوم محرك منطق النظام بهيكلة تكوينات التحكم في شبكة فيلدباص عبر قطاعات شبكة متعددة النقاط. ينسق المعالج الأساسي جداول تنفيذ الشبكة عبر نشر 64 وحدة كحد أقصى، مما يؤمن دورات مسح الناقل لتوفير تتبع مستقر وحتمي للمدخلات المنفصلة والتناظرية والنبضية عالية التردد بدون تأخير في المعالجة.

الأسئلة المتكررة

س: كيف تنفذ NFCP501-W15 S1 التبديل السريع عبر الإنترنت في تخطيط الاقتران الزائد المزدوج؟

ج: تستخدم بنية اللوحة الخلفية FCN-500 خطوطًا مستقلة لعزل جهات الاتصال الإشارة عن طاقة اللوحة الخلفية الحية أثناء استخراج الوحدة. عندما يتم سحب بطاقة احتياطية معيبة واستبدالها، تتحقق وحدة المعالجة المركزية الأساسية تلقائيًا من مراجعة الأجهزة للوحدة الجديدة قبل تنفيذ نقل كتلة الذاكرة الداخلية في غضون 50 مللي ثانية أو أقل لإعادة تنظيم الزوج الزائد.

س: ما الأخطاء البرمجية أو الكهربائية التي تظهر إذا تم إدخال بطاقة SD غير مصرح بها من الفئة 10 في فتحة الوسائط الخارجية؟

ج: قد يؤدي استخدام بطاقة تقل عن زمن انتقال الكتابة المحدد للفئة 10 إلى حدوث مهلات في كتابة الكتل أثناء تسجيل تتبع التشخيص الكثيف أو النسخ الاحتياطية للتطبيقات. يؤدي عدم تطابق السرعة هذا إلى حدوث خطأ في تجاوز سعة المخزن المؤقت في كلمة حالة النظام، ويشير إلى تحذير محلي غير حرج للأجهزة، ويوقف تتبع البيانات في الخلفية.
