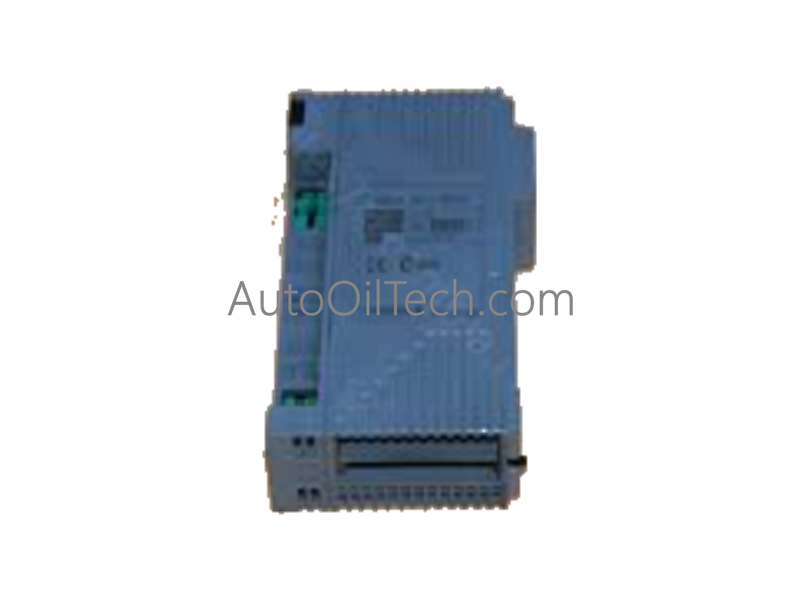

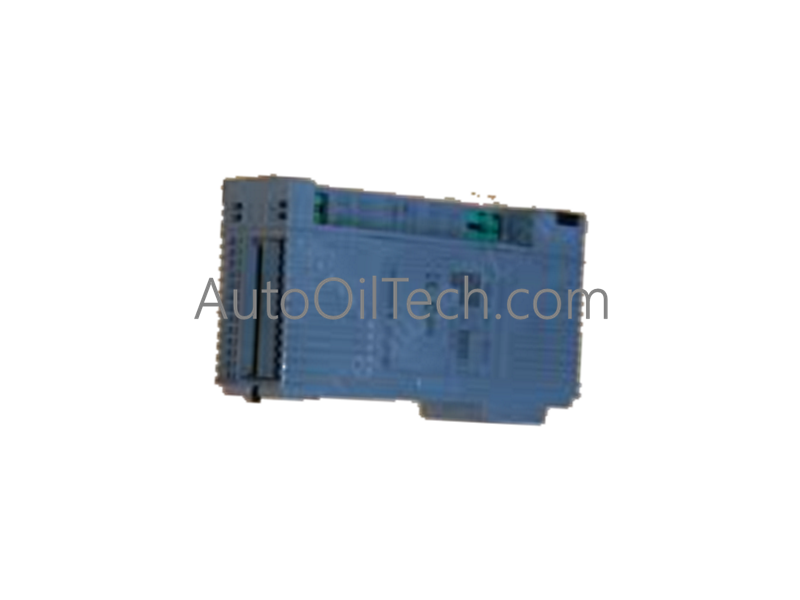

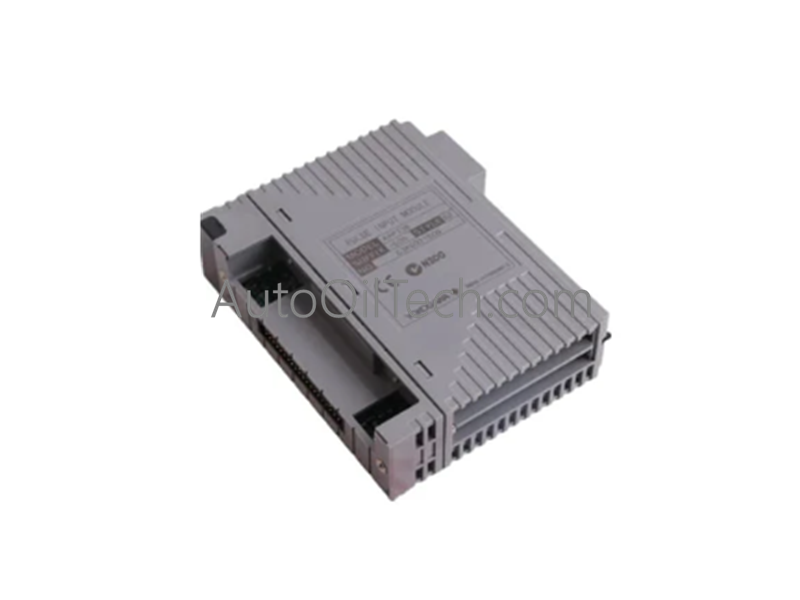

وحدة الاتصال Yokogawa F9342AB FOUNDATION Fieldbus H1

في الأوراق المالية!
  • Part Number: F9342AB
  • Brand: Yokogawa
  • Type: وحدة اتصال FOUNDATION Fieldbus H1
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: FOUNDATION Fieldbus H1 Communication Module , YOKOGAWA , Yokogawa Centum DCS Series

وصف المنتج

يعمل Yokogawa F9342AB، والمفهرس أيضًا باسم F9342AB FOUNDATION Fieldbus H1 Communication Module، كمكون مادي مخصص لتوجيه البيانات الرقمية الحتمية، وتقييم المعلمات متعددة المتغيرات، وإدارة الأجهزة الذكية داخل أنظمة التحكم الموزعة (DCS) Yokogawa CENTUM VP وCENTUM CS 3000. تم تكوينه كعقدة واجهة بين محطة التحكم الميدانية (FCS) وشبكات ناقل المجال، توفر الوحدة ذات الحالة الصلبة تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لإدارة تشخيصات المجال عالية الكثافة ومصفوفات التحكم في المجال (CIF).

مواصفات الأجهزة

المعلمة المواصفات
الموديل F9342AB
العلامة التجارية Yokogawa
المنشأ اليابان
الوزن 0.45 كجم (0.99 رطل) كتلة المكون الصافية
الأبعاد هيكل هيكلي 13.0 سم × 4.0 سم × 15.0 سم
درجة حرارة التشغيل -20 إلى 70 درجة مئوية حدود تشغيل المصنع المستمر
معدل الإرسال 31.25 كيلوبت في الثانية خط الأساس للطبقة المادية (مواصفات H1 القياسية)
تكوين المنفذ تكوين الواجهة المادية ثنائية المنفذ
قواعد طاقة الناقل منطق مستمد من اللوحة الخلفية؛ يتطلب الجزء مكيفات طاقة خارجية
قيمة العزل عزل جلفاني 1500 فولت تيار متردد بين ناقل النظام ومنافذ ناقل المجال
توافق النظام محطات التحكم الميدانية CENTUM VP وCENTUM CS 3000
حالة المكون جهاز مصنع أصلي جديد تمامًا 100%
نوع المنتج وحدات الاتصال

سكك التحكم في العمليات وأجهزة DCS

  • طوبولوجيا FOUNDATION Fieldbus H1 وقيود الأجزاء تفرض بنية الاتصالات قيودًا قياسية على الطبقة المادية، وتنفذ إجراءات الإرسال بمعدل ثابت يبلغ 31.25 كيلوبت في الثانية عبر خط زوج مجدول محمي. تنسق الأجهزة جدولة الشبكة بسعة قصوى تبلغ 16 جهازًا ميدانيًا لكل جزء H1، اعتمادًا على مجال تيار مكيف الطاقة الخارجي وحسابات طول الجزء الكلي.
  • جدولة الدورات الكبيرة ومزامنة التحكم يحافظ المعالج الداخلي على توقيت حلقة التحكم الدقيق من خلال تنفيذ جداول الدورات الكبيرة لناقل المجال الصلبة أصلاً على مستوى الأجهزة. يقوم إطار التوقيت الحتمي هذا بمزامنة عمليات نقل بيانات متغيرات العملية الدورية جنبًا إلى جنب مع استعلامات تشخيص الجهاز غير الدورية، مما يمنع تصادمات البيانات على الجزء مع تمكين تنفيذ كتل منطق التحكم الموزعة في المجال (CIF) عبر الصمامات وأجهزة الإرسال المتصلة.

الأسئلة المتداولة

س: كيف تدير وحدة F9342AB تتبع الفشل المتكرر داخل محطة تحكم ميدانية نشطة؟

ج: عند النشر في تكوين مقترن على لوحة خلفية FCS متكررة، تعكس الوحدة الأساسية باستمرار جداول الاتصال الداخلية وحالات الجدولة الخاصة بها إلى الأجهزة الاحتياطية. إذا أبلغ معالج الاتصالات النشط عن خطأ داخلي أو فقد سلامة الرابط، تنفذ الوحدة الثانوية تسلسل تجاوز تلقائي للفشل، وتتولى التحكم في الشبكة في غضون أجزاء من الثانية لمنع انقطاع الحلقة.

س: ما هو سلوك الحماية الذي يحدث إذا تسبب جهاز ميداني في دائرة قصر كهربائية على الجزء H1؟

ج: تعتمد الوحدة على مكيفات طاقة ناقل المجال الخارجية وحماية الدائرة القصيرة للفرع لعزل خطأ الجزء المادي. يوقف حاجز العزل الجلفاني الداخلي بجهد 1500 فولت تيار متردد الارتفاعات العابرة ذات الجهد العالي من العودة إلى ناقل نظام DCS الأساسي، مما يحافظ على وقت تشغيل المعالج المضيف بينما يبلغ عن علامة إنذار اتصال الجهاز إلى وحدة تحكم المشغل.
