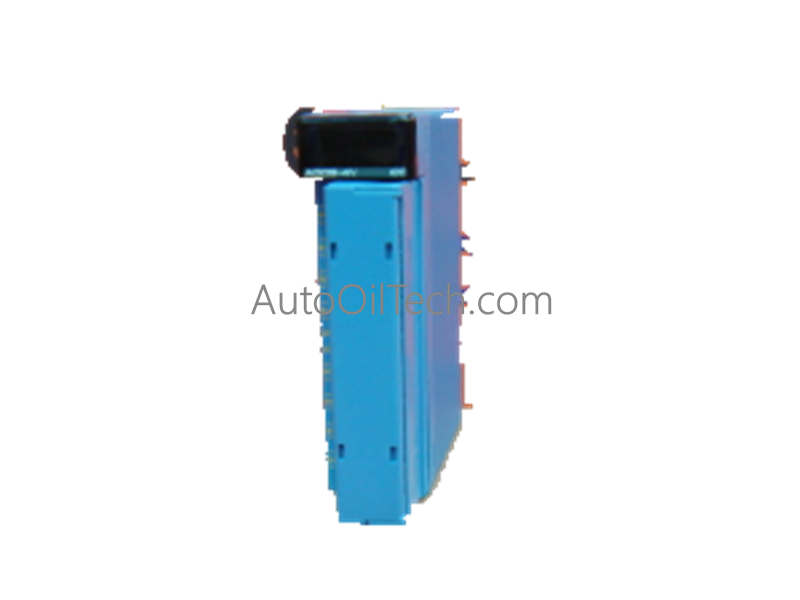

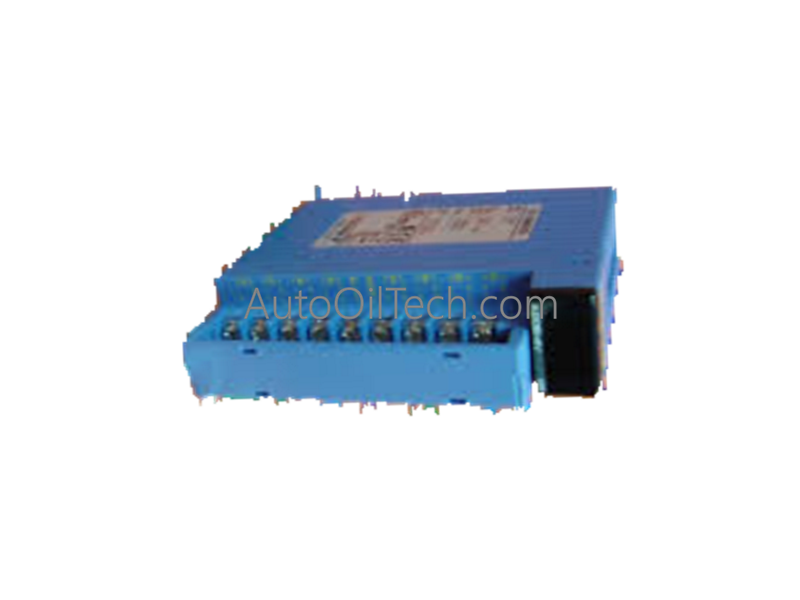

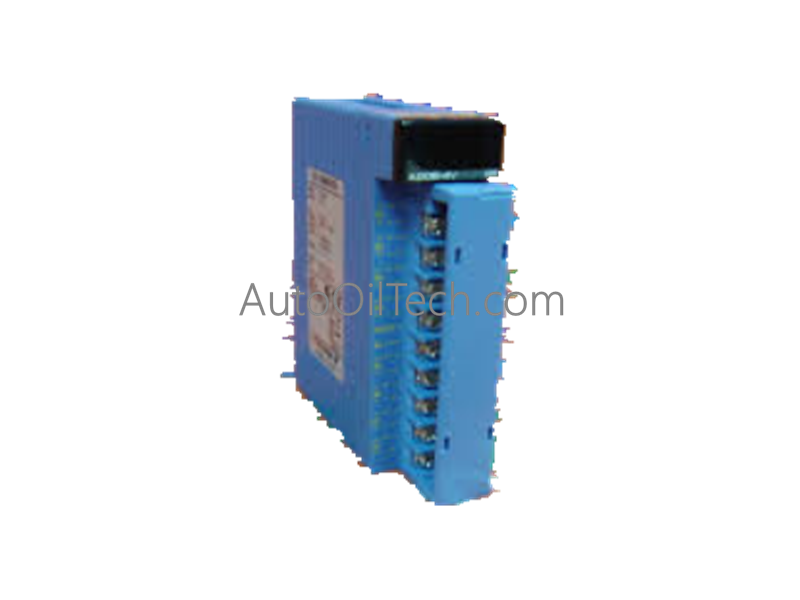

وحدة الإدخال التناظري Yokogawa F3AD08-4V

يعمل Yokogawa F3AD08-4V، المدرج أيضًا ضمن كتالوج F3AD08-4V وحدة إدخال تناظري، كمكون مخصص للأجهزة لتقييم إشارة الجهد متعددة القنوات، والتحويل عالي الدقة من التناظري إلى الرقمي، وتتبع المعلمات في الوقت الفعلي ضمن وحدات التحكم الصناعية من نوع Yokogawa FA-M3. تم تكوين الوحدة ذات الحالة الصلبة بـ 8 مسارات إدخال تفاضلية وعزل كهربائي من قناة إلى قناة، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لرقمنة نطاقات المستشعرات الخارجية لمعالجة النوى المحلية.

مواصفات الأجهزة

التحكم الصناعي والبنية التحتية للنظام الموزع

• دقة تحويل تناظري 16 بت وقيود المعالجة تستخدم الوحدة مصفوفة محول تناظري إلى رقمي تفاضلي مدمجة 16 بت لمعالجة متجهات الجهد الواردة في سجلات بيانات رقمية دقيقة. يحول إطار الإشارة عالي الدقة هذا المدخلات ذات النطاق الكامل إلى عدادات ثنائية مستقرة على مستوى الأجهزة، مما يسمح للمعالج الأساسي بتتبع التباينات الطفيفة في العملية دون مواجهة ضوضاء متدرجة أو تأخر في التكميم.
• عزل قناة إلى قناة وقضبان قمع الضوضاء يتضمن التخطيط الداخلي للأجهزة حواجز عزل جلفاني كاملة من قناة إلى قناة عبر جميع المسارات التفاضلية الثمانية. تفصل هذه البنية المادية الحلقات الميدانية الفردية عن القنوات المجاورة ودوائر اللوحة الخلفية الداخلية، مما يلغي تعويضات الجهد المشتركة الموضعية، وتيارات حلقة الأرض، والضوضاء الصناعية عالية التردد للحفاظ على سلامة البيانات عبر ناقل الاتصال المشترك.

الأسئلة الشائعة

س: كيف تُقارن المدخلات التفاضلية بالتكوينات أحادية الطرف فيما يتعلق بتشوه الإشارة في المناطق عالية الضوضاء؟

ج: تستخدم المدخلات التفاضلية خطي إشارة منفصلين (موجب وسالب) لكل قناة لقياس دلتا الجهد المحتملة. عندما تؤثر الضوضاء الكهرومغناطيسية على مسار الأسلاك الميدانية، فإن التداخل يؤثر بشكل متساوٍ على كلا الموصلين كجهد مشترك؛ وترفض مرحلة الإدخال التفاضلي مكون الضوضاء المشترك هذا تمامًا، مما يحافظ على إشارة المستشعر الحقيقية بشكل أكثر فعالية بكثير من الإعداد أحادي الطرف.

س: ما هو سلوك الحماية الذي يحدث إذا تسبب عطل في مستشعر ميداني في تجاوز قناة إدخال حد +/- 10 فولت تيار مستمر؟

ج: تتضمن الوحدة شبكات حماية من الجهد الزائد في كل مرحلة إدخال للتعامل مع تجاوزات الإشارة الطفيفة. إذا تجاوز جهد الإدخال حدود النطاق المحددة بشكل كبير، فإن دوائر التثبيت الداخلية تعيد توجيه الطاقة الزائدة بعيدًا عن محول A/D ذي 16 بت، بينما تقوم سجلات القناة بوضع علامة تحذير على تجاوز النطاق في سجلات حالة وحدة التحكم.
