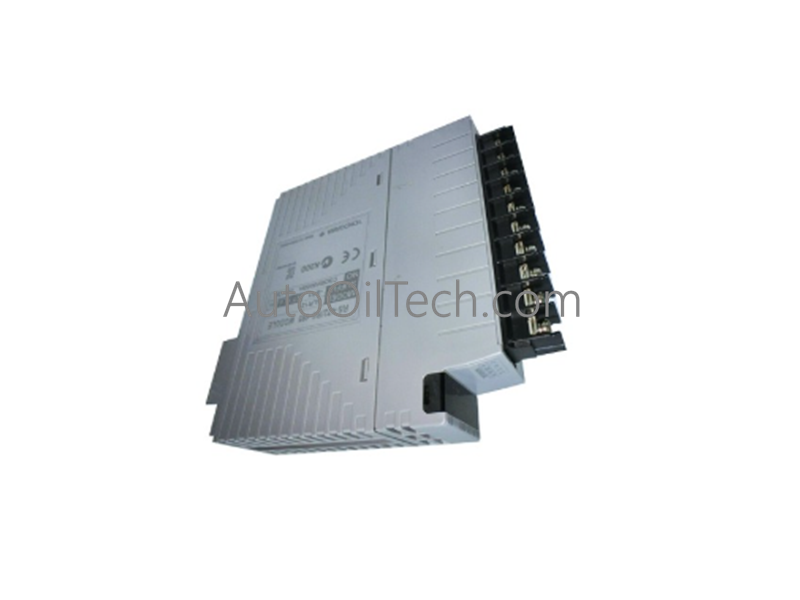

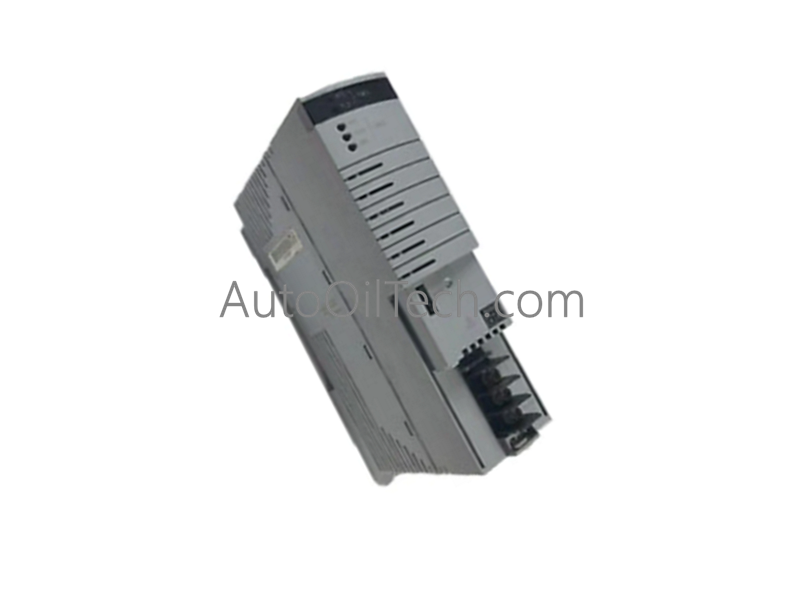

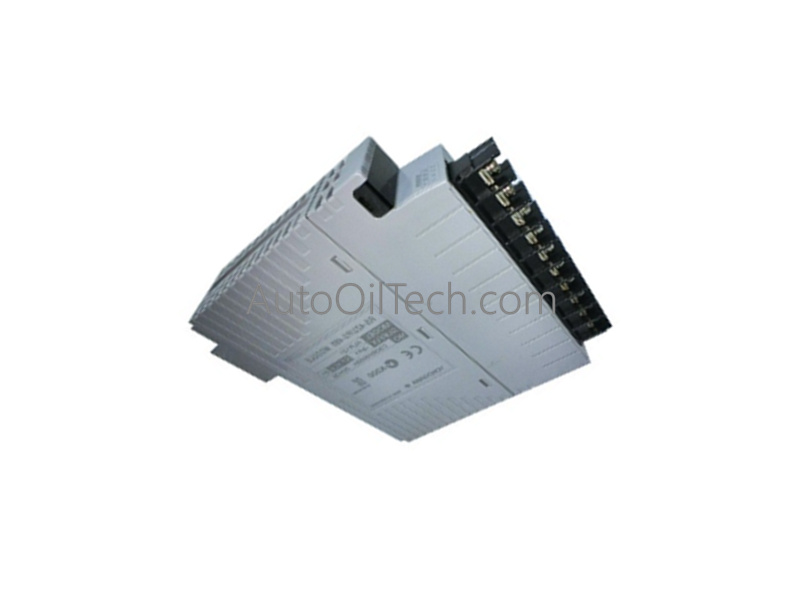

يعمل وحدة معالج Yokogawa CP451-10 S2، والمفهرسة أيضًا باسم CP451-10، كمكون أجهزة مخصص للحصول على البيانات والتحكم في الحلقة في الوقت الفعلي وتنفيذ الاتصالات بين الوحدات داخل منصات CENTUM VP.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
CP451-10 S2
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
1.10 كجم
الأبعاد
عرض فتحة الرف CENTUM VP القياسية
درجة حرارة التشغيل
من 0 إلى 55 درجة مئوية
استهلاك الطاقة
يعمل بواسطة ناقل اللوحة الخلفية
مراجعة الوحدة
S2
توافق النظام
CENTUM VP DCS، و Yokogawa PLCs، و HMIs
التحكم في عملية DCS وربط Fieldbus
معالجة بروتوكول حلقة HART 4-20 مللي أمبير: تعالج مدخلات المجال التناظرية وتمرر معلمات HART الرقمية الديناميكية مباشرة إلى شبكات نظام التحكم دون انقطاع الإشارة.
اتصال FOUNDATION Fieldbus والأنظمة الفرعية: تدير تبادلات الإشارات الحتمية وتوجيه حزم البيانات عبر بطاقات الإدخال/الإخراج المترابطة، و PLCs، والواجهات الإشرافية.
عزل قناة إلى قناة وتعويض الوصلة الباردة (CJC): يوفر عزل الإشارة عبر ناقلات اللوحة الخلفية لمنع حلقات الأرض ودعم معالجة إشارة المزدوجات الحرارية الدقيقة.
الأسئلة الشائعة
س: كيف يتم تثبيت Yokogawa CP451-10 S2 وتأريضها داخل الخزانة؟
ج: يتم إدخال الوحدة في فتحة الرف المخصصة على اللوحة الأساسية؛ ويجب إحكام مسامير التثبيت لتأمين التثبيت الميكانيكي والتوصيل منخفض المقاومة بناقل الأرض للخزانة.
س: ما هي الاحتياطات التي يجب اتخاذها فيما يتعلق بأسلاك الإشارة بالقرب من وحدة المعالج؟
ج: يجب أن تحافظ خطوط إشارة المجال وكابلات الاتصال عالية السرعة على فصل مادي عن خطوط التيار المتردد عالية الجهد، مع تأريض دروع الكابلات عند نقطة قضيب أرضي واحد.
إرشادات التثبيت الميداني
تركيب الخزانة: ضع الوحدة بإحكام في فتحة قفص البطاقة. اربط مسامير القفل العلوية والسفلية لمنع انقطاع الإشارة الناتج عن الاهتزاز.
تأريض الدرع: قم بتوصيل أسلاك تصريف درع الاتصال والإشارة بقضيب التأريض المخصص للخزانة للقضاء على التداخل الكهرومغناطيسي.
الإدارة الحرارية: حافظ على خلوص لا يقل عن 50 مم أعلى وأسفل قفص البطاقة للسماح بالتبريد الحراري داخل درجات حرارة تشغيل الخزانة القياسية (0 إلى 55 درجة مئوية).
