أُوكَازيُون

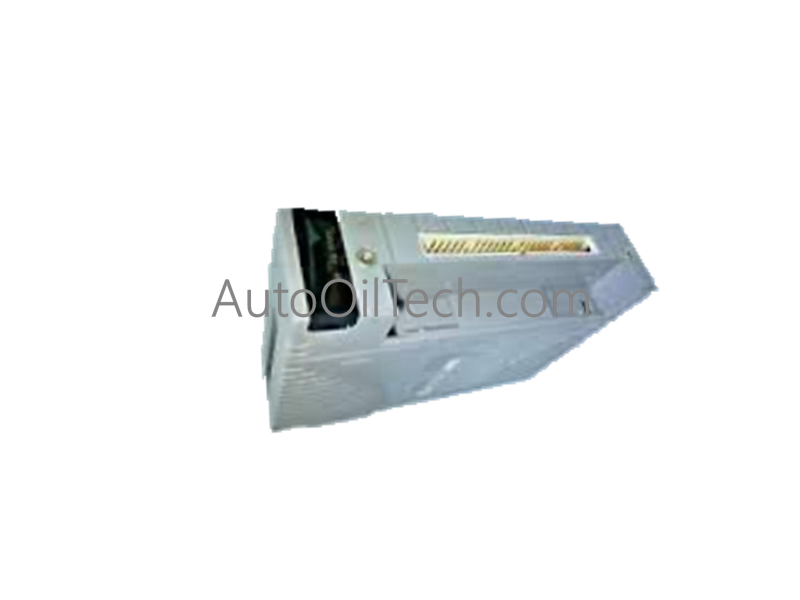

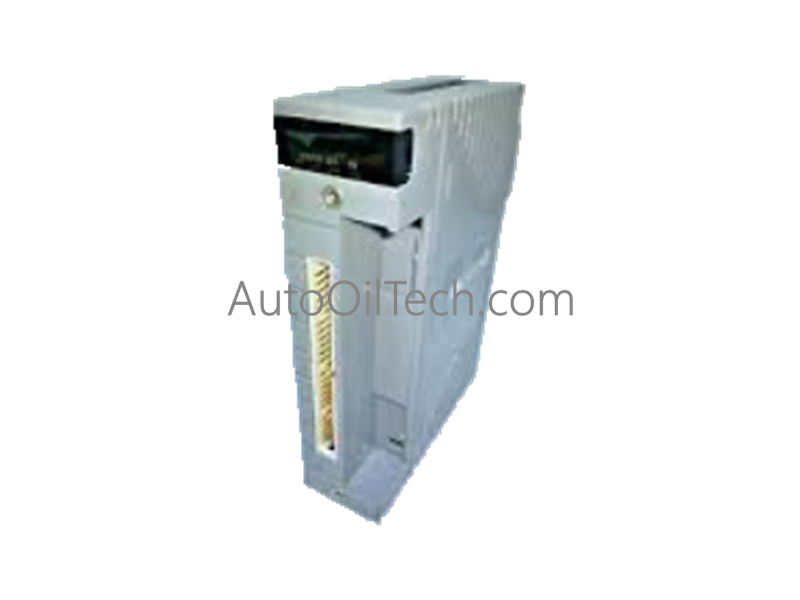

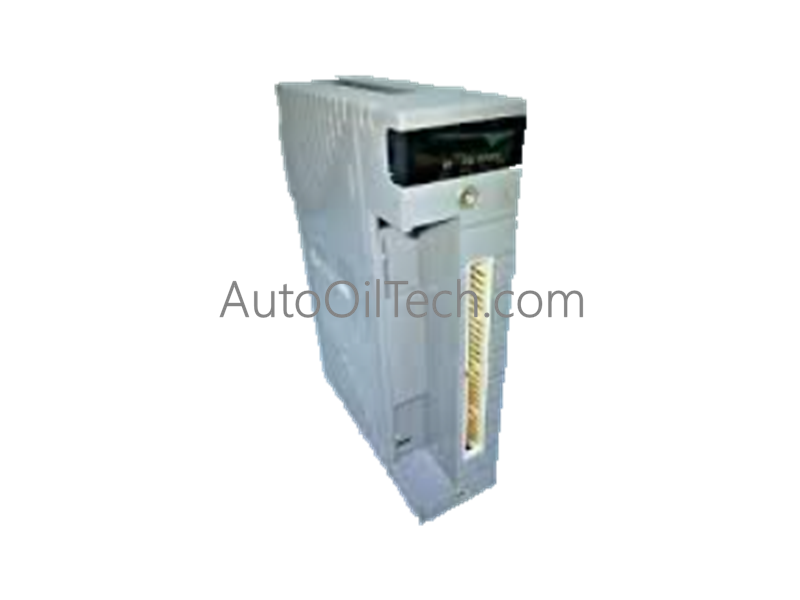

وحدة إدخال يوكوجاوا AST143 TC/mV

في الأوراق المالية!

Part Number: AST143
Brand: Yokogawa
Type: وحدة إدخال مزدوج حراري/مللي فولت
Dimensions: 3.3 × 10.7 × 13 سم
Country of Origin: اليابان
Barcode: 8537101190

Additional Specifications

Color / Pattern	Brown Orange Black
Power Source	DC-powered AC-powered
Communication Protocols	Ethernet Modbus Profibus Serial
Controller Design	Modular Compact

Tags: TC/mV Input Module , YOKOGAWA

وصف المنتج

تعمل وحدة Yokogawa AST143، والتي تحمل أيضًا اسم AST143 TC/mV Input Module، كمكون مادي مخصص لتقييم المستشعرات الحرارية متعددة القنوات، وقياس الجهد المنخفض رقميًا، وتحويل الإشارة عالية الكثافة ضمن منصات نظام التحكم الموزع (DCS) من Yokogawa. تم تصميم الوحدة ذات الحالة الصلبة للاتصال مباشرة بالمحولات الكهروحرارية عبر 16 مسارًا مستقلاً، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتحديث قواعد بيانات التحكم المركزي بمتغيرات العملية المستقرة.

المواصفات الفنية للمعدات

المعلمة	المواصفة
النموذج	AST143
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.30 كجم (0.66 رطل) صافي كتلة المكون
الأبعاد	120 مم × 100 مم × 39 مم (العرض × الارتفاع × العمق) تخطيط هيكلي
درجة حرارة التشغيل	-20 إلى 70 درجة مئوية حدود المصنع المستمرة
جهد إمداد الطاقة	24 فولت تيار مستمر +/- 10% مسارات إدخال مساعدة اسمية
ملف سحب التيار	150 مللي أمبير عند 5 فولت تيار مستمر لمسار المنطق \| 80 مللي أمبير عند 24 فولت تيار مستمر لمسار الحقل
تكوين القناة	16 قناة مادية (معزولة بالكامل)
قدرة إدخال المستشعر	المزدوجة الحرارية (TC) \| الفولت ملي (mV) حقول تيار مستمر
نطاق إدخال الأجهزة	المزدوجات الحرارية: -200 إلى 1500 درجة مئوية \| RTDs: -200 إلى 800 درجة مئوية \| الثرمستورات: -50 إلى 150 درجة مئوية
قياس تحويل النظام	تم ترجمته إلى متغيرات حقل رقمية من 4 إلى 20 مللي أمبير عبر بروتوكول HART
دقة القياس	+/- 0.2% من حدود النطاق التشغيلي
الدقة الأساسية عند 23 درجة مئوية	TC: +/- 40 ميكرو فولت \| mV: +/- 80 ميكرو فولت عتبات أساسية
تردد تحديث البيانات	دورة تحويل داخلية مستمرة 10 مللي ثانية
مقاومة الإدخال	>= 1 ميجا أوم عتبة ثابتة (حالات التشغيل أو الإيقاف)
قوة عزل العزل الكهربائي	1500 فولت تيار متردد مستمر بين الدوائر الداخلية والقنوات النشطة
نوع المنتج	وحدات الإدخال التناظرية

مسارات التحكم في العملية وأجهزة DCS

بروتوكول حلقة HART من 4-20 مللي أمبير وعزل القناة إلى القناة يقوم تصميم الأجهزة بتطبيق عزل كامل بين القنوات مع تصنيف جهد تحمل 1500 فولت تيار متردد. تعمل هذه البنية على فصل كل من مسارات القياس الـ 16، مما يحيد حلقات التأريض المحلية والارتفاعات المفاجئة العابرة مع استخدام بروتوكول HART لتمرير معلمات درجة الحرارة الأساسية جنبًا إلى جنب مع تشخيصات المستشعر الثانوية مباشرة إلى ملفات وحدة التحكم المضيفة.
تعويض التوصيل البارد واستقرار تحويل الإشارة تتضمن دائرة الإدخال كتلة تعويض وصلة مرجعية مدمجة تحافظ على حد دقة يبلغ +/- 1 درجة مئوية (باستثناء النوع B تحت 44 درجة مئوية). يطرح إطار التتبع الديناميكي هذا تلقائيًا متجهات الجهد الكهروحراري الطفيلية التي تم إنشاؤها عند وصلات الكتلة الطرفية، مما يحافظ على تكامل تحويل الإشارة ضد عوامل الانجراف المحيطة التي تبلغ +/- 125 ميكرو فولت لكل 10 درجات مئوية للمزدوجات الحرارية.

الأسئلة المتداولة

س: كيف تتعامل الوحدة مع معلمات قياس درجة الحرارة في حالة حدوث قطع في سلك الدائرة المفتوحة على قناة مزدوجة حرارية؟

ج: تشغل الوحدة روتينًا ذاتيًا لاكتشاف الاحتراق بشكل طبيعي على مستوى الأجهزة. عند اكتشاف حلقة مفتوحة في أي من القنوات الـ 16، تفرض منطق المعالجة الداخلي هذا السجل البيانات المحدد على عتبة أمان مهيأة مسبقًا للزيادة أو النقصان، وترسل رمز خطأ مستشعر صريحًا عبر بروتوكول HART لتشغيل إنذار الأجهزة.

س: ما هي المخاطر التشغيلية التي تحدث إذا انخفضت مقاومة الإدخال عن مواصفات 1 ميجا أوم أثناء فقدان كامل للطاقة؟

ج: تم تصميم AST143 للحفاظ على مقاومة إدخال عالية تبلغ >= 1 ميجا أوم سواء كانت مزودة بالطاقة أو غير مزودة بالطاقة. يمنع هذا الوحدة من العمل كحمل كهربائي طفيلي على مسار أسلاك المزدوجة الحرارية أثناء الإغلاق المفاجئ، مما يحمي مسارات القياس المتوازية أو مؤشرات الأمان المتصلة بنفس العقدة الحرارية من أخطاء تحميل الإشارة.

عرض التفاصيل الكاملة
