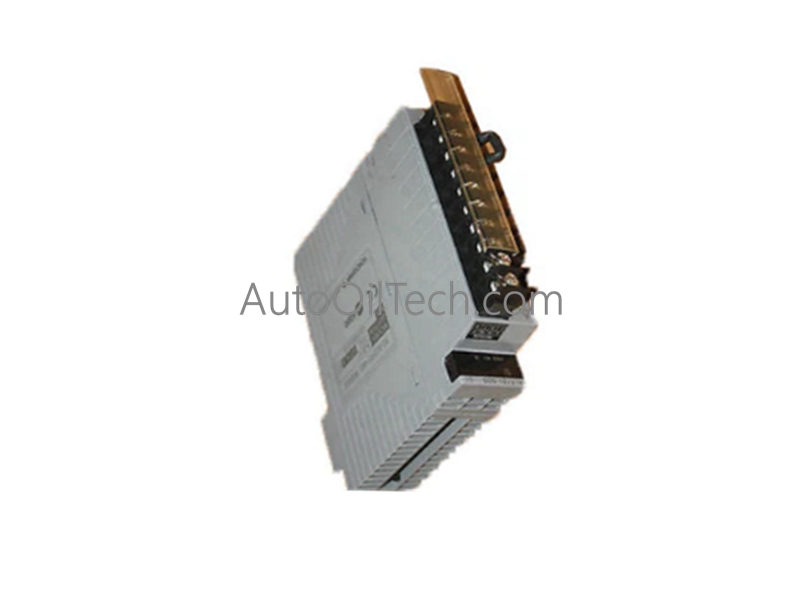

يعمل Yokogawa ANT502-5E، والمُفهرس أيضًا باسم وحدة العبد المكررة للحافلة الضوئية ESB ANT502-5E، كمكون مادي مخصص لتجديد الإشارة البصرية لمسافات طويلة وتوسيع الحافلات داخل بنى شبكة نظام التحكم الموزع (DCS) CENTUM VP.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
ANT502-5E
العلامة التجارية
يوكوجاوا
نوع المنتج
وحدة العبد المكررة للحافلة الضوئية ESB
الأصل
اليابان (JP)
الوزن
حوالي 0.25 كجم (0.55 رطل)
الأبعاد
155.9 مم × 130 مم × 32.8 مم
درجة حرارة التشغيل
-20 إلى +60 درجة مئوية (-4 إلى +140 درجة فهرنهايت)
درجة حرارة التخزين
-40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
مزود الطاقة
24 فولت تيار مستمر اسمي
استهلاك الطاقة
< 5 واط
استهلاك التيار
0.5 أمبير
أقصى مسافة
حتى 5 كم (قفزة بصرية واحدة)
نوع الموصل البصري
LC (متوافق مع IEC61754-20)
نوع الألياف البصرية
ألياف بصرية أحادية الوضع من الكوارتز (معيار G.652)
خيارات التثبيت
وحدة عقدة ESB البصرية ANB11 أو وحدة المكرر ANT10U
خيارات الموصل
/BU1A أو /HU1A (مع وصلة ESB)؛ /BU1B أو /HU1B (بدون وصلة ESB)
التحكم في عملية Yokogawa وتحسين DCS
Fieldbus FOUNDATION وتوجيه البروتوكول: يعمل ANT502-5E كجسر شفاف للطبقة المادية لإطارات حافلة التحكم ESB عالية السرعة. من خلال تحويل بيانات اللوحة الخلفية للحافلة الكهربائية إلى نبضات ضوئية تحت حمراء موضعية، فإنه يمد مدى حلقة التحكم إلى أعشاش العقدة البعيدة التي تحتوي على وحدات FOUNDATION Fieldbus أو 4-20 mA HART التناظرية دون إدخال تأخير في معالجة البروتوكول.
مصفوفة عزل قناة إلى قناة: توفر واجهة الألياف LC المدمجة عزلًا كهربائيًا كاملاً بين عقد العملية البعيدة. نظرًا لأن انتشار الضوء يحل محل الموصلات النحاسية عبر مسار الإرسال البالغ 5 كم، فإن الوحدة تمنع فروق جهد أرض المصنع، والعبور البرقي، وارتفاعات EMI عالية التردد من الانتشار بين مباني التحكم المنفصلة.
