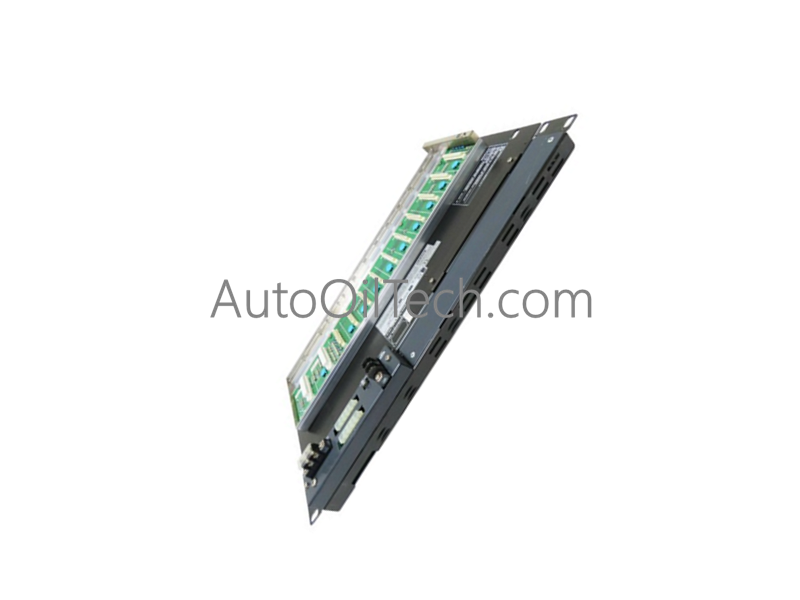

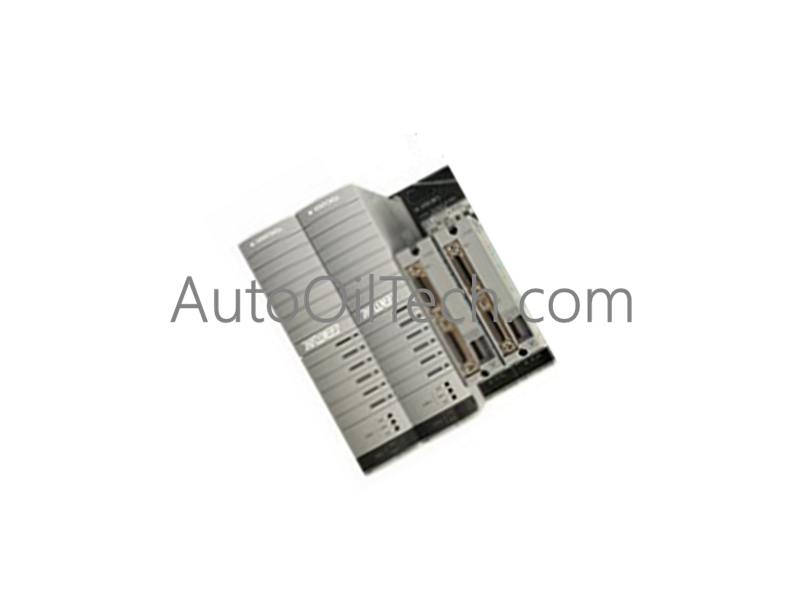

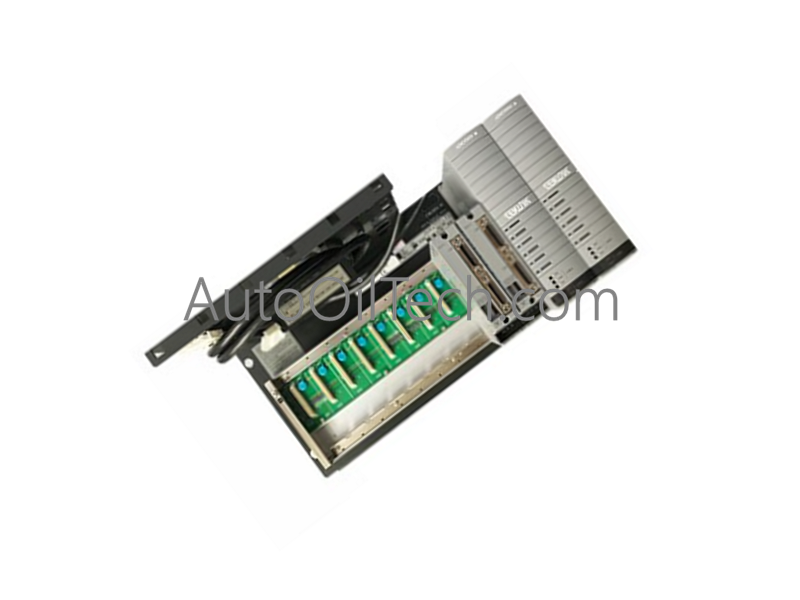

وحدات العقدة Yokogawa ANB11D-425/BU2A CENTUM VP ESB Bus

في الأوراق المالية!
  • Part Number: ANB11D-425/BU2A
  • Brand: Yokogawa
  • Type: وحدات عقدة ناقل ESB
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
  • Silver
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: ESB Bus Node Units , Yokogawa CENTUM VP

وصف المنتج

تم تكوين Yokogawa ANB11D-425/BU2A (وحدة عقدة ناقل ANB11D-425 ESB) لتوسيع ناقل المجال البصري عالي السرعة في منصات CENTUM VP، مما يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا للاتصالات بعيدة المدى وتكامل الأجهزة الميدانية.

توضيح اللاحقة ومصفوفة النموذج

مقطع الرمز المواصفات
ANB11D وحدة عقدة لناقل ESB مزدوج التكرار مع مكرر بصري
4 مزود طاقة مزدوج التكرار
2 مكرر بصري 50 كم (لـ ANT411-x0، -x3)
5 النوع الأساسي، لا يوجد حماية من الانفجار
/BU2A وحدة موصل لناقل ESB

المواصفات الفنية

المعلمة المواصفات
النموذج ANB11D-425/BU2A
العلامة التجارية يوكوجاوا
المنشأ اليابان
الوزن 10.0 كجم
الأبعاد تركيب على رف 19 بوصة
درجة حرارة التشغيل -10 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة يعتمد على النظام

خصائص التحكم في العمليات وDCS

  • بروتوكول حلقة HART بجهد 4-20 مللي أمبير: تحافظ الوحدة على سلامة مسار الإشارة للأجهزة المزودة بتقنية HART، مما يضمن معالجة بيانات تشخيص الجهاز وتوجيهها إلى مضيف إدارة أصول DCS دون ضعف.
  • اتصال FOUNDATION Fieldbus / Profibus PA: تدعم بنية ناقل ESB التبادل المحدد لبيانات المجال الرقمية، مما يسمح بالتكامل السلس للأجهزة الذكية في شبكة التحكم في العمليات.
  • عزل قناة بقناة: توفر الدوائر الداخلية عزلًا غلفانيًا بين واجهة ناقل ESB ووحدات الإدخال/الإخراج المتصلة بالمجال، مما يحمي شبكة التحكم من العابرين وضوضاء الوضع المشترك.
  • تعويض الوصلة الباردة (CJC): تستخدم الوحدة استشعارًا حراريًا دقيقًا على لوحات الأطراف لإجراء حسابات CJC دقيقة لإشارات المزدوجات الحرارية، مما يحافظ على دقة القياس عبر العقدة.

الأسئلة المتداولة

س: ما هي أقصى مسافة إرسال للمكرر البصري في هذا التكوين؟

ج: تشير اللاحقة -4 إلى دعم مكرر ناقل ESB بصري قادر على إرسال الإشارة لمسافات تصل إلى 50 كم عند اقترانه بوحدات بصرية ANT411 المتوافقة.

س: هل يمكن تبديل مصادر الطاقة أثناء التشغيل؟

ج: نعم. تم تصميم تكوين مزود الطاقة المزدوج المتكرر للسماح باستبدال الوحدة أثناء تشغيل النظام دون مقاطعة اتصال ناقل ESB أو معالجة الإدخال/الإخراج الميداني.

إرشادات التركيب الميداني

  • التركيب: قم بتثبيت وحدة العقدة في رف معدات قياسي مقاس 19 بوصة باستخدام أدوات التثبيت المناسبة. تأكد من أن منطقة التثبيت توفر تدفق هواء كافيًا لمنع تراكم الحرارة داخل خزانة الرف.
  • التأريض: قم بربط هيكل العقدة بناقل الأرض الواقية (PE) للخزانة باستخدام كابل أرضي مخصص منخفض المعاوقة. يعد المرجع الأرضي الصلب إلزاميًا للتوافق الكهرومغناطيسي لناقل ESB عالي السرعة.
  • الأسلاك: قم بتوصيل الألياف البصرية بواجهة المكرر، مع التأكد من الحفاظ على الحد الأدنى لنصف قطر الانحناء لمنع فقدان الإشارة. حافظ على خطوط البيانات البصرية منفصلة عن كابلات الطاقة AC/DC عالية الجهد للقضاء على التداخل الكهرومغناطيسي المحتمل.
