هيكل وحدة واجهة العقدة Yokogawa ANB10S

في الأوراق المالية!
  • Part Number: ANB10S
  • Brand: Yokogawa
  • Type: وحدات وصل الحافلات
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Bus Node Units , Yokogawa CENTUM VP

وصف المنتج

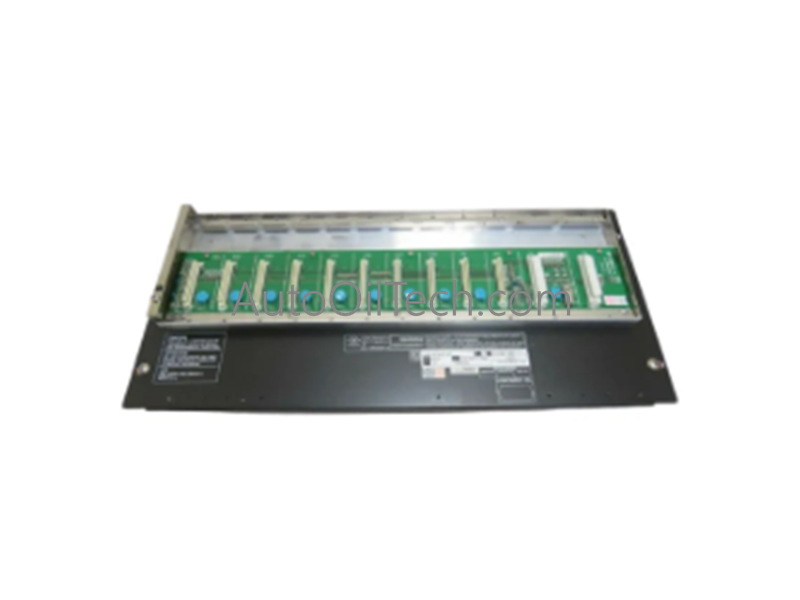

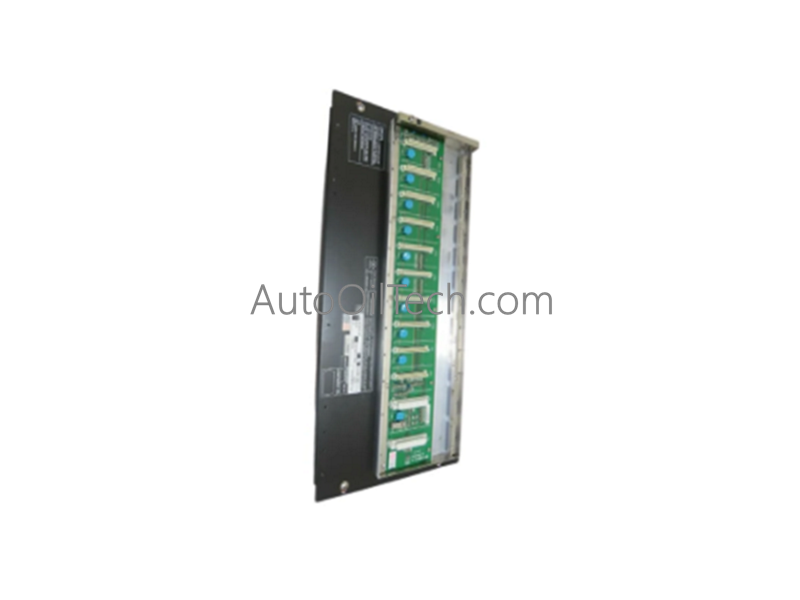

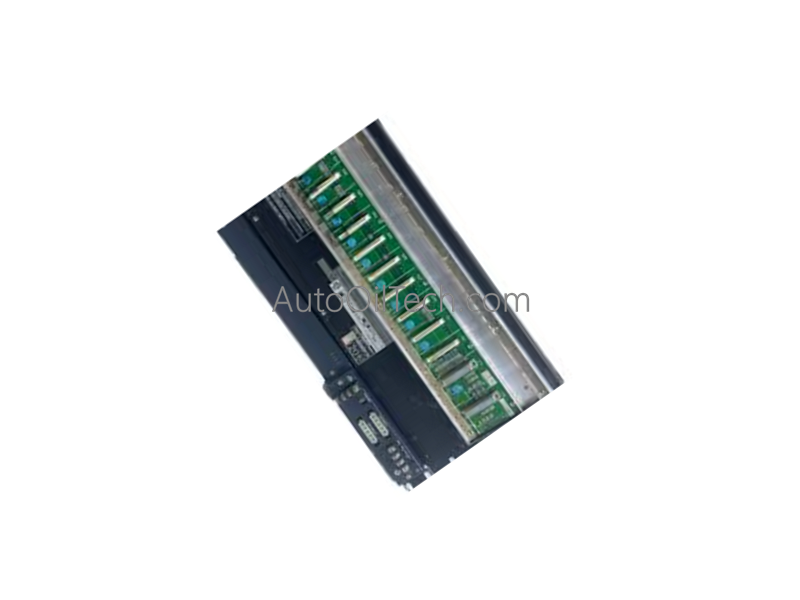

تم تكوينه لدمج الإدخال/الإخراج عالي الكثافة في أنظمة التحكم الموزعة CENTUM، ويوفر هيكل وحدة واجهة العقدة Yokogawa ANB10S تنفيذًا ماديًا/كهربائيًا مباشرًا لنقل بيانات ناقل ESB، وإرساء وحدات الإدخال/الإخراج، وإدارة الطاقة الزائدة عن الحاجة.

المواصفات الفنية

المعلمة المواصفات
الموديل ANB10S
العلامة التجارية Yokogawa
المنشأ يعتمد على النظام
الوزن يعتمد على النظام
الأبعاد عامل شكل مثبت على حامل صناعي
درجة حرارة التشغيل نطاق درجة الحرارة الصناعية المحيطة
استهلاك الطاقة يعتمد على لوحة النظام الخلفية
دعم الإدخال/الإخراج فتحات وحدة الإدخال/الإخراج القابلة للتبديل السريع

خصائص التحكم في عمليات Yokogawa DCS

  • بروتوكول حلقة 4-20 مللي أمبير HART: يعمل هيكل ANB10S كواجهة أساسية لوحدات الإدخال/الإخراج التي تجمع بيانات تشخيص HART. هذا الاتصال إلزامي لضمان التمرير الشفاف لتراكبات إشارة HART من الأجهزة الميدانية إلى نظام DCS.
  • اتصال FOUNDATION Fieldbus / Profibus PA: تعمل الوحدة كواجهة لوحة خلفية أساسية للأنظمة الفرعية المتصلة بشبكة المجال ضمن بنية ESB. هذا الاتصال إلزامي لتوفير النطاق الترددي المحدد المطلوب لاتصال جزء شبكة المجال ومزامنة الإدخال/الإخراج.
  • عزل قناة إلى قناة: تشتمل الدائرة الداخلية على عزل كهربائي بين جهاز الإرسال والاستقبال ESB وحزمة الطاقة للعقدة. هذا إلزامي لمنع اختلافات الجهد الأرضي بين الرفوف البعيدة من إحداث ضوضاء ذات نمط مشترك في العمود الفقري للاتصال.
  • تعويض الوصلة الباردة (CJC): يحافظ الهيكل على إدارة حرارية دقيقة لوحدات التحكم الداخلية في الناقل، وهو أمر إلزامي لمنع انحراف الساعة وأخطاء التوقيت التي قد تؤدي إلى مهلات اتصال ناقل ESB.

الأسئلة المتداولة

س: هل يدعم ANB10S التبديل السريع الحقيقي لوحدات الإدخال/الإخراج أثناء التشغيل؟

ج: نعم. تم تصميم بنية الهيكل لدعم التبديل السريع لوحدات الإدخال/الإخراج. ومع ذلك، تأكد من أن وحدة الإدخال/الإخراج المحددة التي يتم استبدالها متوافقة مع إجراءات التبديل السريع كما هو محدد في دليل النظام، حيث أن إزالة الوحدة بشكل غير صحيح يمكن أن يسبب اضطرابات كهربائية في ناقل اللوحة الخلفية.

س: كيف يتم الحفاظ على تكرار الطاقة داخل هيكل ANB10S؟

ج: تم تكوين الهيكل لمصادر طاقة مزدوجة زائدة عن الحاجة. هذا التكرار إلزامي لضمان استمرار النظام في العمل في حالة فشل مصدر الطاقة الأساسي. يلزم إجراء فحوصات تشخيصية منتظمة لمؤشرات LED لحالة الطاقة للتحقق من سلامة مدخلات الطاقة.

إرشادات التركيب الميداني

  • التركيب: ضع الهيكل بثبات في فتحة الرف المخصصة وقم بتثبيته باستخدام أدوات التثبيت المناسبة. يعد التثبيت الصلب المقاوم للاهتزاز إلزاميًا لمنع الإجهاد الميكانيكي على موصلات اللوحة الخلفية، وهو أمر بالغ الأهمية للحفاظ على اتصال موثوق به لناقل ESB.
  • التأريض: قم بتوصيل هيكل العقدة بالموصل الأرضي المركزي للسلامة في الخزانة. يعد الاتصال ذو المعاوقة المنخفضة إلزاميًا لتوفير حماية فعالة من EMI/RFI ولضمان خلو الشاشة والمنطق الداخلي من التداخل الكهرومغناطيسي.
  • الأسلاك: قم بتوصيل إشارات التحكم باستخدام مقياس سلك مصنف بشكل مناسب على أطراف وحدة الإدخال/الإخراج. حافظ على كابلات الإشارة مفصولة جسديًا عن خطوط التيار المتردد عالية الجهد بمسافة لا تقل عن 150 مم؛ هذا العزل إلزامي لمنع حقن الضوضاء الاستقرائية في رابط الاتصال التسلسلي.
