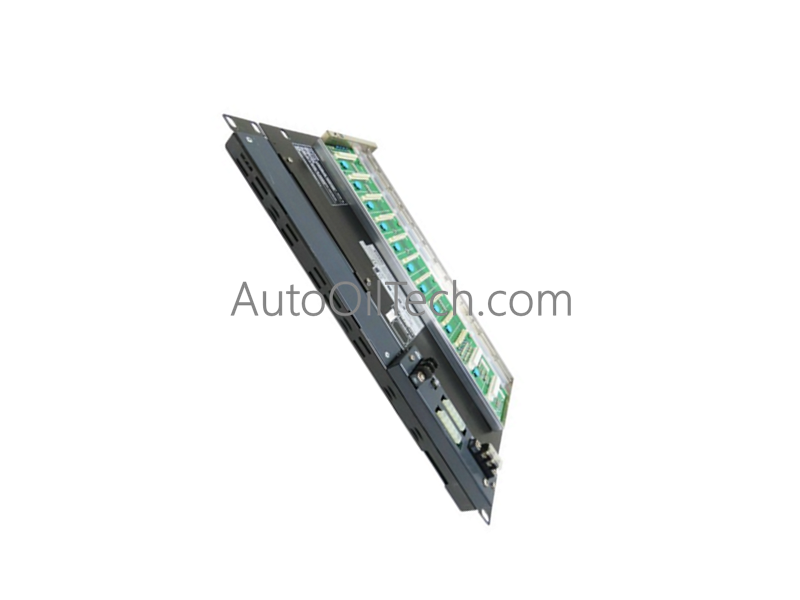

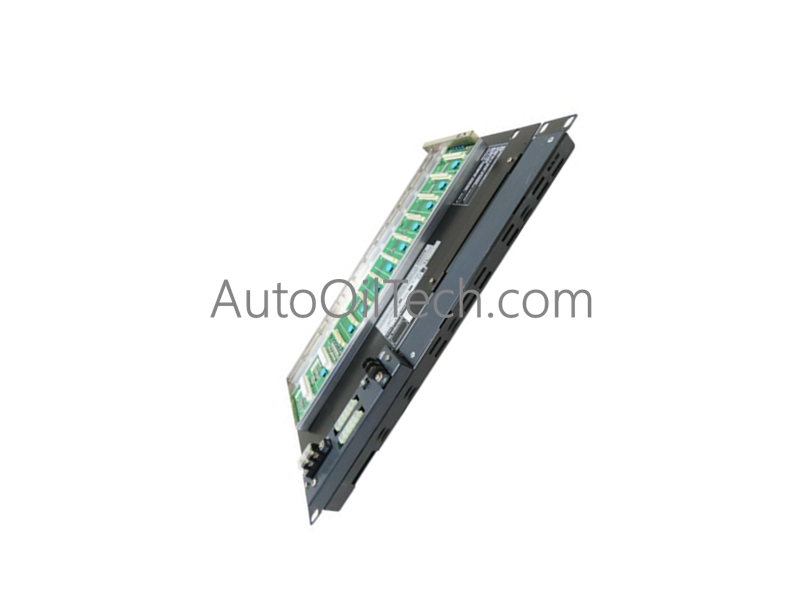

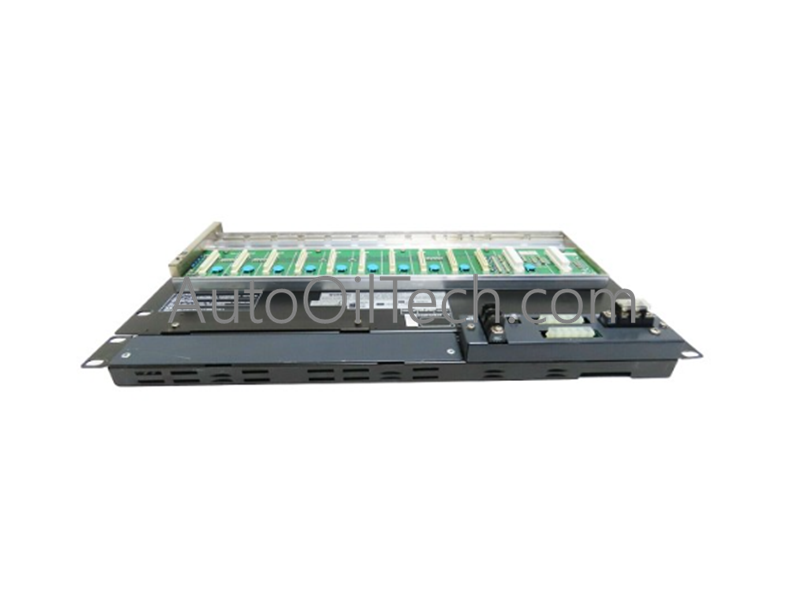

Yokogawa ANB10D-125/CU2T CENTUM VP وحدة عقدة ناقل ESB

في الأوراق المالية!
  • Part Number: ANB10D-125/CU2T
  • Brand: Yokogawa
  • Type: وحدات العقدة
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Bus Node Units , Yokogawa CENTUM VP

وصف المنتج

تهيئة الاتصال ببيانات العقدة وتوسيع الإدخال/الإخراج في منصات التحكم CENTUM VP، يوفر Yokogawa ANB10D-125/CU2T (وحدة عقدة ناقل ESB ANB10D-125/CU2T) تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

  • ANB10D: تسمية النموذج الأساسي لوحدة عقدة ناقل ESB.
  • -1: يشير إلى تهيئة مدخل مصدر الطاقة المتردد 100-120 فولت.
  • -25: يحدد المتغير الهيكلي من النوع الأساسي بدون حماية من الانفجار.
  • /CU2T: يعين تضمين وحدة موصل ESB مع محدد ناقل متكامل لوضع العقدة الطرفية.

المواصفات الفنية

المعلمة المواصفة
النموذج ANB10D-125/CU2T
العلامة التجارية يوكوجاوا
الأصل اليابان
الوزن 10 كجم
الأبعاد 483 ملم × 262 ملم × 450 ملم (تركيب في رف 19 بوصة)
درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة 230 فولت أمبير (ظاهرية) / 120 واط (حقيقية)

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات

تقوم وحدة ANB10D-125/CU2T بمعالجة حركة ناقل ESB المتزامنة للحفاظ على تبادل البيانات الحتمي بين وحدات التحكم الميدانية ووحدات الإدخال/الإخراج المتصلة. تضمن توافق بروتوكول حلقة HART 4-20 مللي أمبير مرور قياسات الحقول التناظرية وحزم التشخيص الرقمية بالتوازي دون تشويه للإشارة عبر شبكات النظام. تحمي معلمات عزل القناة إلى القناة ومقاومة التآكل لمعيار ISA G3 الطبقات الداخلية للمعالجة من العابرين الكهربائيين المشتركين والعوامل الجوية القاسية. يحافظ تعويض الوصلة الباردة (CJC) والتنظيم الحراري الداخلي على خطية تحويل الإشارة عبر درجات حرارة التشغيل القصوى التي تتراوح من -20 درجة مئوية إلى +70 درجة مئوية.

الأسئلة الشائعة

س: ما هي وظيفة توجيه الناقل المحددة التي توفرها اللاحقة /CU2T؟

ج: يتضمن خيار /CU2T محدد ناقل ESB مدمجًا، مما يجعله وحدة العقدة المخصصة للطرف النهائي لقطاع الناقل لمنع انعكاس الإشارة.

س: هل تدعم وحدة العقدة هذه مصادر طاقة مزدوجة الاحتياطية؟

ج: نعم، تدعم البنية وحدات طاقة مزدوجة الاحتياطية تعمل على 100-120 فولت تيار متردد لضمان التشغيل المستمر أثناء أعطال مصدر الطاقة الفردية.

س: هل يمكن صيانة هذه الوحدة المادية أثناء تشغيل اللوحة الخلفية لخزانة التحكم؟

ج: تدعم وحدات إمداد الطاقة والاتصال إجراءات الصيانة الساخنة للتبديل بموجب بروتوكولات صارمة، ولكن يوصى بعزل طاقة العقدة بالكامل عند صيانة روابط اللوحة الخلفية الأساسية.

إرشادات التركيب الميداني

  • قم بتركيب حاوية الرف 19 بوصة بإحكام في الخزانة الصناعية باستخدام براغي M5 وتأكد من ربطها بالأرضي الأرضي للخزانة بمقاومة منخفضة.
  • تحقق من فصل مصدر الطاقة 100-120 فولت تيار متردد قبل توصيل كتل الأطراف المدخلة أو إدخال وحدات الطاقة.
  • قم بتوصيل كابلات ناقل ESB بإحكام بواجهة /CU2T، مع التأكد من مراعاة قواعد إنهاء طوبولوجيا الناقل الصحيحة في نهاية الجزء.
  • حافظ على مسافة عمودية لا تقل عن 50 ملم فوق وتحت الهيكل للسماح بتدفق الهواء الحر عبر ملفات التبديد الحراري.
