  • وحدة العُقدة Yokogawa ANB10D-125/CU2N

أُوكَازيُون

أُوكَازيُون

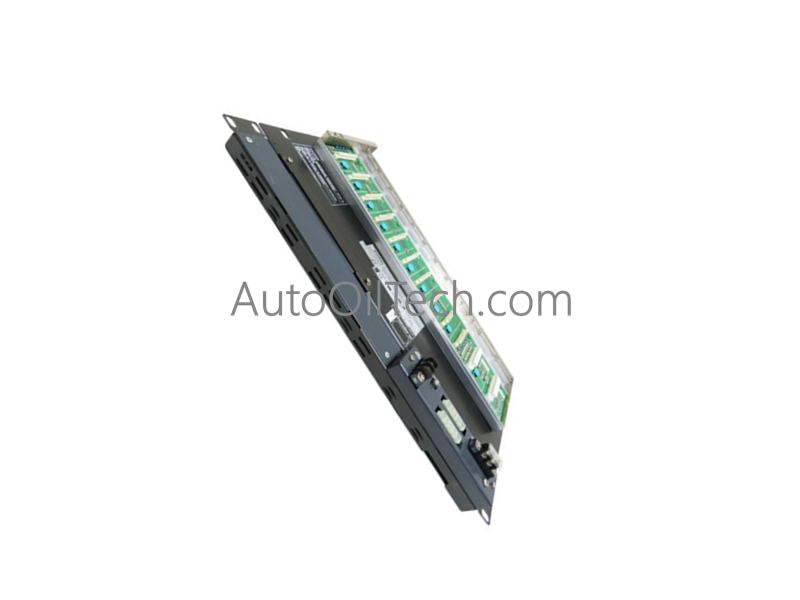

وحدة العُقدة Yokogawa ANB10D-125/CU2N

في الأوراق المالية!
  • Part Number: ANB10D-125/CU2N
  • Brand: Yokogawa
  • Type: وحدة العقدة
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Node Units

وصف المنتج

تعمل Yokogawa ANB10D-125/CU2N، والمفهرسة أيضًا باسم وحدة عقدة ناقل ESB ANB10D-125/CU2N، كمكون مادي مخصص لتوسيع العقد وتوجيه اتصالات الإدخال/الإخراج ضمن بنى التحكم الموزعة CENTUM VP.

توضيح اللاحقة ومصفوفة النموذج

  • ANB10D: تحديد النموذج الأساسي لوحدة عقدة ناقل ESB.
  • -1: يشير إلى خيار مصدر الطاقة 100-120 فولت تيار متردد.
  • -25: يحدد تكوين النوع الأساسي بدون حماية من الانفجار.
  • /CU2N: يشير إلى تضمين واجهة موصل ناقل ESB من النوع غير الطرفي لتكوينات السلسلة المتتالية.

المواصفات الفنية للمعدات

المعلمة المواصفات
النموذج ANB10D-125/CU2N
العلامة التجارية يوكوجاوا
المنشأ اليابان
الوزن 10 كجم
الأبعاد 483 مم × 262 مم × 450 مم (تركيب رف 19 بوصة)
درجة حرارة التشغيل 0 درجة مئوية إلى 50 درجة مئوية
استهلاك الطاقة 200 فولت أمبير (تيار متردد) / 5.5 أمبير (تيار مستمر)

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات

يدير ANB10D-125/CU2N إرسال الإشارة وربط العقد عبر ما يصل إلى 8 وحدات FIO مع الحفاظ على تزامن ناقل ESB عالي السرعة. تتيح توافق بروتوكول حلقة HART 4-20 مللي أمبير قياسات مستشعرات تناظرية وحزم اتصالات رقمية للتعايش دون تدهور الإشارة أو تداخل عبر قنوات التحكم. تحمي معلمات عزل القنوات والأكمام العازلة المدمجة الدوائر المنطقية الداخلية من الحلقات الأرضية والاضطرابات الكهربائية الناشئة في أسلاك الحقل. يحافظ تعويض الوصلة الباردة (CJC) والتنظيم الحراري الدقيق على استقرار التحويل عبر نطاق التشغيل بأكمله من 0 درجة مئوية إلى 50 درجة مئوية.

الأسئلة الشائعة

س: هل تدعم وحدة العقدة هذه تكوينات طاقة زائدة مزدوجة؟

ج: نعم، تم تصميم الوحدة بهندسة إمداد طاقة زائدة مزدوجة تدعم مدخلات 100-120 فولت تيار متردد أو 24 فولت تيار مستمر للحفاظ على التشغيل المستمر أثناء فشل وحدة الطاقة.

س: ما الغرض من خيار اللاحقة /CU2N على هذه العقدة؟

ج: يجهز خيار /CU2N الوحدة بموصلات ناقل ESB من النوع غير الطرفي مخصصة لتوسيع طوبولوجيا السلسلة المتتالية بين العقد.

س: هل يمكن صيانة أو استبدال هذه الوحدة أثناء تشغيل خزانة التحكم؟

ج: تدعم وحدات إمداد الطاقة والاتصالات إجراءات التبديل الساخن بموجب بروتوكولات صيانة محددة، ولكن يوصى بعزل الطاقة الكامل للعقدة عند تغيير توصيلات اللوحة الخلفية.

إرشادات التركيب الميداني

  • قم بتركيب هيكل الرف مقاس 19 بوصة بإحكام في الخزانة الصناعية باستخدام براغي M5 وتأكد من التأريض الصحيح للهيكل عبر نقاط التأريض المخصصة.
  • تأكد من أن مستويات جهد الإمداد تتطابق مع تصنيفات المدخلات 100-120 فولت تيار متردد أو 24 فولت تيار مستمر وتظل غير موصلة بالطاقة قبل إنهاء الأسلاك.
  • قم بتوصيل كابلات ناقل ESB بإحكام بواجهات موصل /CU2N، مع ضمان الإنهاء الصحيح في نهاية خط الناقل وفقًا لقواعد تصميم النظام.
  • حافظ على خلوص رأسي بحد أدنى 50 مم أعلى وأسفل غطاء الهيكل للسماح بتدفق الهواء الحراري غير المقيد عبر فتحات تبديد الحرارة.
