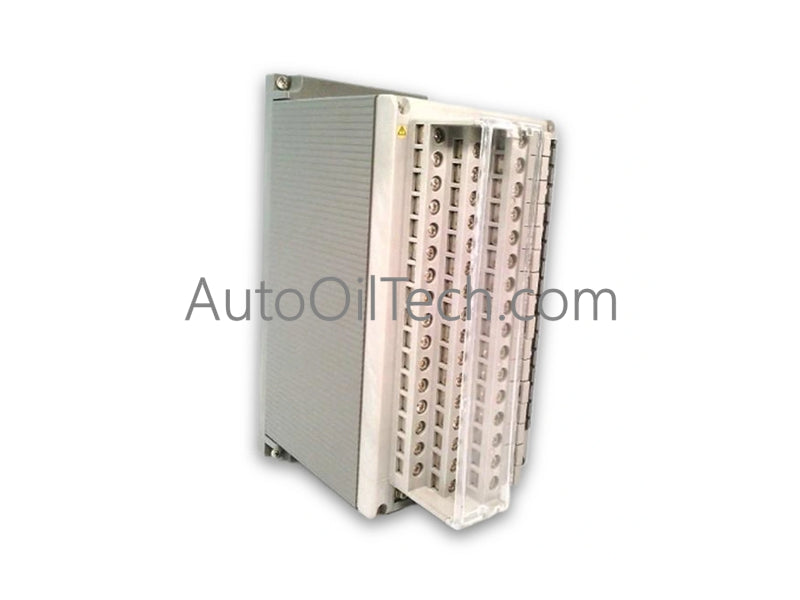

يعمل Yokogawa AMN12T S2، والمدرج أيضًا باسم وحدة مضاعفة الإدخال AMN12T RTD، كمكون مادي مخصص لتكييف إشارة كاشف درجة حرارة المقاومة ذو 12 قناة ضمن شبكات CENTUM DCS.
تجزئة اللاحقة ومصفوفة النموذج
AMN12T: التسمية الأساسية للأجهزة لوحدة مضاعفة إدخال RTD عالية الكثافة.
S2: مراجعة نمط الأجهزة التي تحدد تكوينات موصل اللوحة الخلفية المحددة وتخطيطات المكونات الداخلية.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
AMN12T S2
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
0.35 كجم
الأبعاد
130 ملم × 140 ملم × 25 ملم
درجة حرارة التشغيل
-20 إلى 60 درجة مئوية
استهلاك الطاقة
3.5 واط
سعة الإدخال
12 قناة RTD
أنواع المستشعرات المدعومة
Pt100, JPt100 (توصيل 3 أسلاك)
بروتوكول الواجهة
ناقل لوحة DCS الخلفية الداخلية
عزل القناة وخصائص قياس درجة الحرارة
تكامل تعويض الوصلة الباردة: يوفر معالجة دقيقة للمرجع الحراري ومنحنيات تحويل خطية لتكييف الإشارة التناظرية الدقيق.
عزل قناة إلى قناة: يتميز بدوائر عزل مخصصة بين قنوات الإدخال لقمع ارتفاعات الجهد المشترك ومنع حلقات التأريض.
توافق حلقة HART بقوة 4-20 مللي أمبير: يتكامل بسلاسة مع لوحات التحكم في العمليات لدعم التراكب الرقمي للإشارة جنبًا إلى جنب مع قراءات درجة الحرارة الأساسية.
الأسئلة المتداولة
س: كيف يتعامل AMN12T S2 مع ظروف توصيل الأسلاك الميدانية المفتوحة في قناة RTD؟
ج: تشتمل الوحدة على دائرة اكتشاف تلقائي للاحتراق تجبر قناة الإشارة التناظرية على حد كامل النطاق مرتفع أو منخفض محدد مسبقًا عند اكتشاف حالة سلك مقطوع.
س: هل يمكن توصيل مستشعرات RTD ثنائية الأسلاك مباشرة بأطراف الإدخال الـ 12؟
ج: يمكن استخدام مستشعرات RTD ثنائية الأسلاك عن طريق توصيل أطراف التعويض في الكتلة الميدانية، على الرغم من توصية تكوينات 3 أسلاك للحفاظ على توازن مقاومة السلك.
س: هل يدعم AMN12T S2 الاستخراج المباشر أثناء التشغيل النشط للوحة DCS الخلفية؟
ج: نعم، يسمح بالتبديل السريع بشرط فصل أقفال تثبيت البطاقة واتباع إجراءات التأريض المناسبة للحماية من التفريغ الكهروستاتيكي.
إرشادات التثبيت الميداني
أدخل الوحدة عموديًا في الفتحة المخصصة في الرف حتى تستقر موصلات اللوحة الخلفية بالكامل في مقبس اللوحة الأم.
أحكم ربط براغي التثبيت العلوية والسفلية بعزم 0.5 نيوتن متر للتحقق من استمرارية تأريض الهيكل.
حافظ على فصل أسلاك RTD الميدانية عن موصلات طاقة التيار المتردد عن طريق توجيه خطوط الإشارة في ممرات أسلاك معدنية مؤرضة مخصصة.
تأكد من تأريض دروع كابل الإشارة عند نقطة تأريض واحدة في خزانة التحكم الرئيسية لمنع تيارات الحلقة الأرضية.
