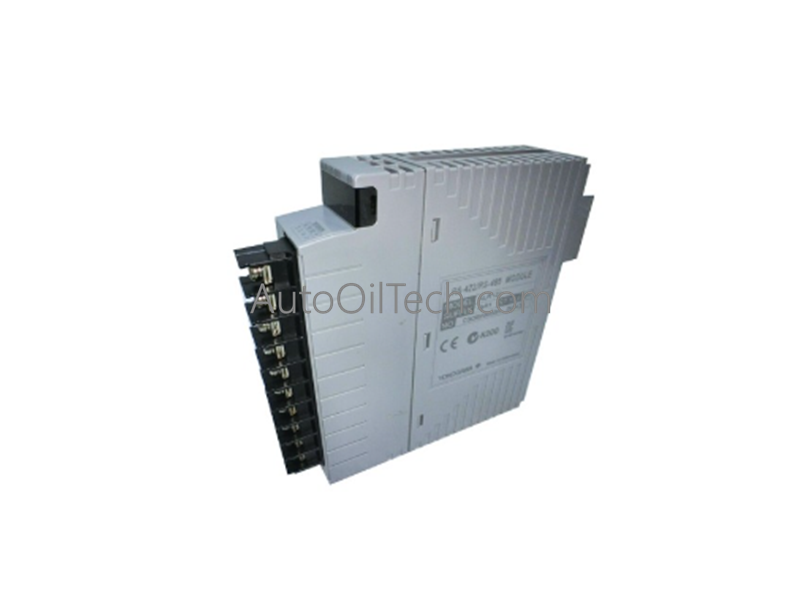

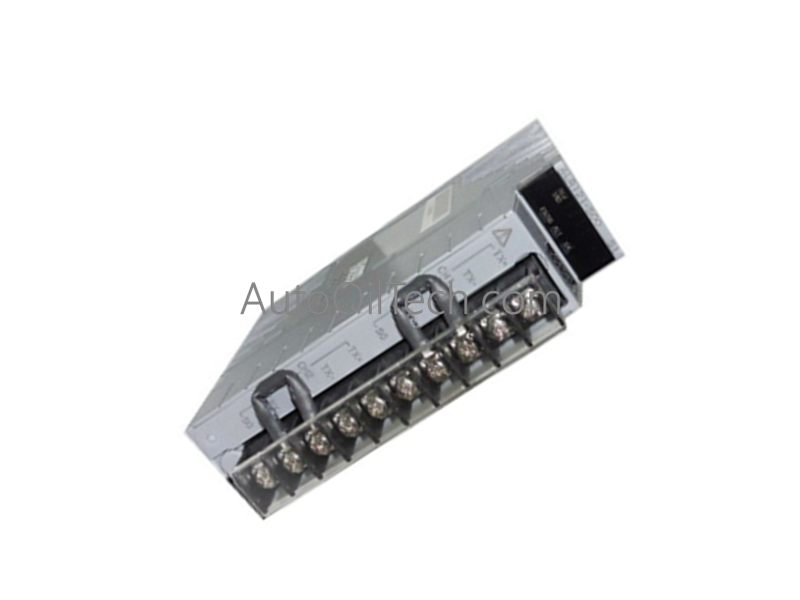

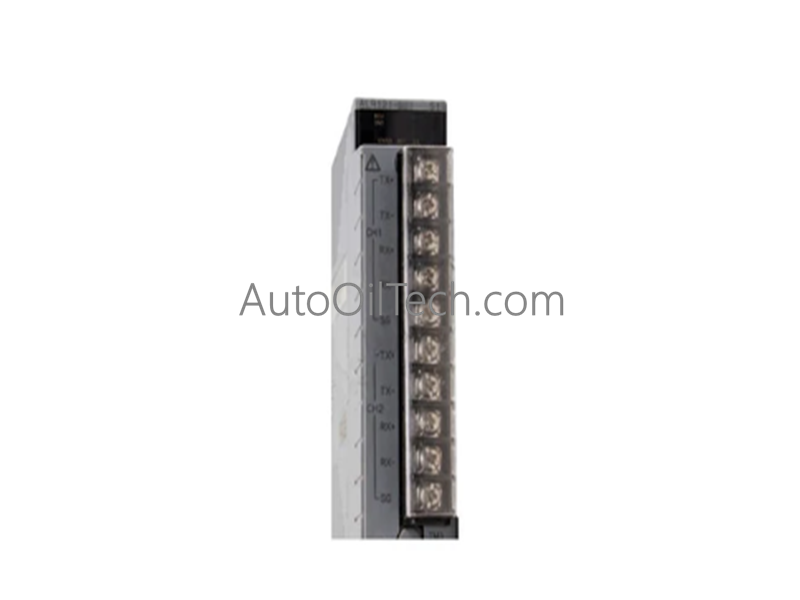

Yokogawa ALR111-S00 سلسلة CENTUM للاتصالات

في الأوراق المالية!

Part Number: ALR111-S00
Brand: Yokogawa
Type: سلسلة الاتصالات CENTUM
Dimensions: 3.3 × 10.7 × 13 سم
Country of Origin: اليابان
Barcode: 8537101190

Additional Specifications

Color / Pattern	Brown Orange Black
Power Source	DC-powered AC-powered
Communication Protocols	Ethernet Modbus Profibus Serial
Controller Design	Modular Compact

Tags: CENTUM Series Communication , YOKOGAWA

وصف المنتج

تعمل وحدة Yokogawa ALR111-S00، المصنفة أيضًا كوحدة اتصال تسلسلي ALR111، كمكون مادي مخصص لتكامل الأنظمة الفرعية RS-232C من نقطة إلى نقطة وتحويل البيانات داخل منصات نظام التحكم الموزع (DCS).

تفصيل اللاحقة ومصفوفة النموذج

تستخدم سلسلة ALR111 لاحقات هندسية صريحة لتحديد تصميمات الأجهزة ومتغيرات واجهة الاتصال. فيما يلي التحليل الفني لتكوين ALR111-S00:

ALR111: محدد طراز القاعدة الأساسي لوحدة الاتصال التسلسلي RS-232C.
-S: أساس البناء من النوع القياسي للتركيب في حاوية صناعية قياسية.
0: محدد تعيين فتحة مؤشر المرحلة.
0: أساس مراجعة كتلة الوظائف الأساسية.

المواصفات الفنية

المعلمة	المواصفات
الموديل	ALR111-S00
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.3 كجم (0.66 رطل)
الأبعاد	حجم فتحة الإدخال/الإخراج القياسي لسلسلة CENTUM
درجة حرارة التشغيل	تطبق المعلمات البيئية للحاوية الصناعية القياسية
استهلاك الطاقة	استهلاك تيار يبلغ 0.5 أمبير عبر سكة لوحة التوصيل الخلفية للعقدة
نوع المنتج	وحدات الاتصال التسلسلي
الواجهة الفيزيائية	RS-232C
طريقة الاتصال	من نقطة إلى نقطة
وظيفة الاتصال	تتبع نصف مزدوج
طريقة المزامنة	مزامنة البدء-الإيقاف (غير متزامن)
سرعات الإرسال	1200 / 2400 / 4800 / 9600 / 19200 / 38400 بت في الثانية
ترميز البيانات	خيارات رمز إرسال ASCII / ثنائي
بنية الأحرف	طول حرف 7 أو 8 بتات
محاذاة بت التوقف	1 أو 2 بتات
تكوين التكافؤ	بدون / زوجي / فردي خيارات قابلة للتحديد
وقت تأخير التحويل	معلمة تأخير الإرسال 1 مللي ثانية
أقصى طول للكابل	15 مترًا كحد أقصى (الحد القياسي لـ RS-232C)
التركيب المستهدف للهيكل	متوافق مع وحدات ANB10، ANB11، ANR10، AFF50، AFV10، AFV30، و AFV40
الكابلات البينية	AKB131، AKB132، AKB133، AKB134، أو خيارات محمية بثلاثة أزواج (AKB161 / AKB162)

مواصفات نظام التحكم بالعمليات

تحكيم شبكة بروتوكول حلقة HART 4-20 مللي أمبير أثناء تنفيذ المعاملات التسلسلية المخصصة عبر الخط الفيزيائي RS-232C، تقوم الوحدة بربط الأجهزة الطرفية مباشرةً بهيكل وحدة التحكم الميدانية (FCU). وهي تربط متغيرات بيانات النظام الفرعي بهياكل السجل الداخلية، مما يسمح بتنسيق تحديثات النظام الفرعي الرقمي جنبًا إلى جنب مع حلقات التحكم التنظيمي المركزية 4-20 مللي أمبير.
تفريغ المعالج الحتمي وعزل القناة يدير المعالج الداخلي مكدس البروتوكول التسلسلي غير المتزامن بشكل مستقل عن وحدة التحكم الرئيسية. يتعامل هذا التصميم مع تأطير البيانات عالي التردد وتأخير التحويل البالغ 1 مللي ثانية داخليًا، مما يمنع إجراءات استقصاء النظام الفرعي من إدخال زمن انتقال التنفيذ أو تذبذب الدورات في معالج DCS الأساسي.
