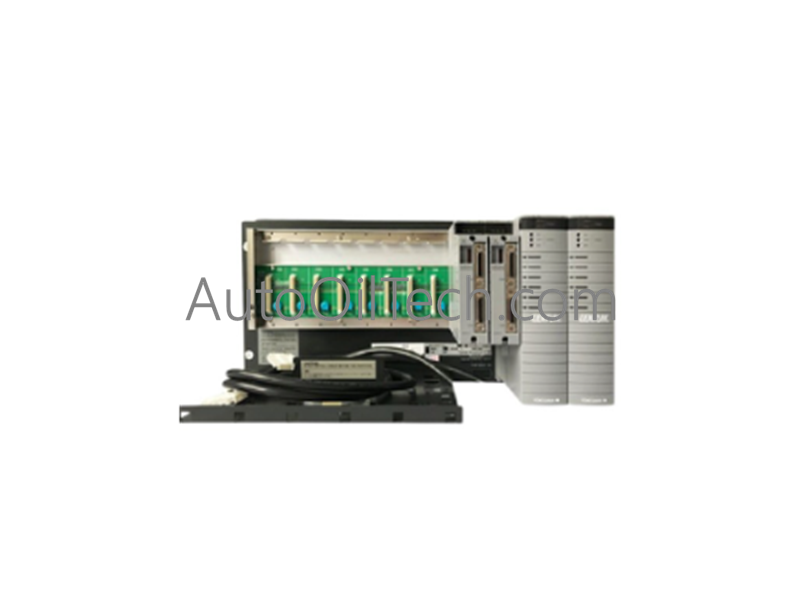

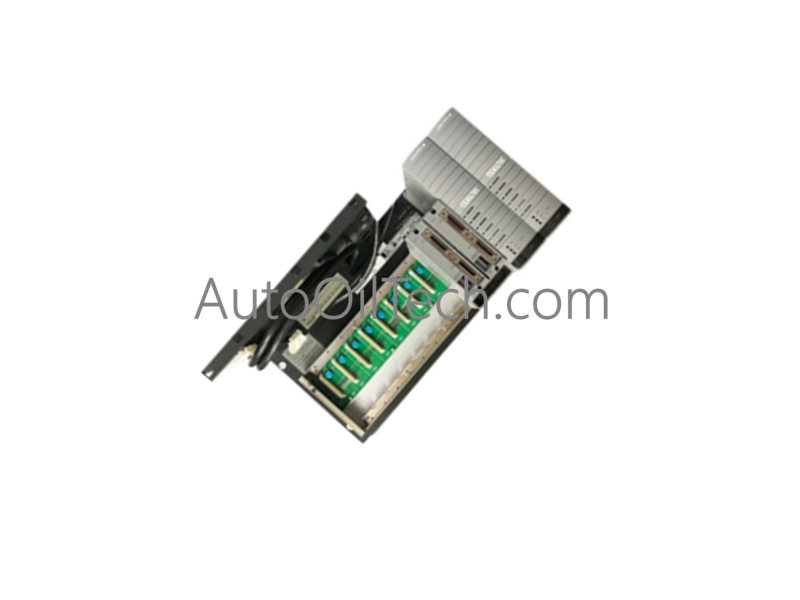

جهاز التحكم الميداني المزدوج Yokogawa AFV10D-S4115

في الأوراق المالية!
  • Part Number: AFV10D-S4115
  • Brand: Yokogawa
  • Type: وحدة التحكم
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
  • Silver
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Duplexed Field Control Unit , Yokogawa CENTUM VP

وصف المنتج

تعمل الوحدة Yokogawa AFV10D-S41151، والمُفهرسة أيضًا باسم وحدة التحكم المزدوجة AFV10D، كمكون أجهزة مخصص للتحكم في العمليات عالية التوافر واتصال Vnet/IP داخل أنظمة CENTUM VP.

مواصفات الأجهزة

المعلمة المواصفات
النموذج AFV10D-S41151
العلامة التجارية Yokogawa
المنشأ اليابان
الوزن 8.0 كجم
الأبعاد 221 مم (الارتفاع) × 482.6 مم (العرض) × 440 مم (العمق)
درجة حرارة التشغيل تعتمد على مواصفات النظام
استهلاك الطاقة 200 فولت أمبير (100-120 فولت تيار متردد) / 230 فولت أمبير (220-240 فولت تيار متردد) / 5.5 أمبير (24 فولت تيار مستمر)
التكرار معالجات CP451 مزدوجة / طاقة مزدوجة متكررة

خصائص التحكم في العمليات وDCS

  • بروتوكول حلقة HART بـ 4-20 مللي أمبير: تدير الوحدة اتصالات FIO، وتدعم تمرير بيانات بروتوكول HART من أجهزة القياس الميدانية إلى وظيفة التحكم لإدارة الأصول ومراقبة العمليات.
  • اتصال FOUNDATION Fieldbus / Profibus PA: يتيح التكامل مع محطة التحكم الميدانية تبادل البيانات المحدد عالي السرعة، ويدعم اتصالات الحافلات الرقمية الموحدة ضمن بنية CENTUM VP.
  • عزل قناة إلى قناة: يضمن التصميم المعياري العزل الكهربائي بين لوحات المعالجة الداخلية وقطاعات الإدخال/الإخراج الميدانية، مما يحافظ على سلامة الإشارة والحماية من ضوضاء الوضع المشترك عبر حافلة الإدخال/الإخراج.
  • تعويض الوصلة الباردة (CJC): تتصل الوحدة بوحدات FIO المرتبطة التي توفر تعويضًا حراريًا دقيقًا لمدخلات قياس درجة الحرارة القائمة على المزدوجات الحرارية.

الأسئلة المتكررة

س: هل يمكن استبدال وحدات الطاقة المزدوجة المتكررة تحت الحمل؟

ج: نعم. وحدات الطاقة (PW481/PW482/PW484) قابلة للتبديل السريع. قد تظل الوحدة عاملة أثناء إزالة وحدة واحدة، بشرط أن تحافظ الوحدة المتبقية على سعة طاقة كافية لتكوين الرف.

س: كيف يؤثر تكوين المعالج المزدوج على وقت تجاوز الفشل؟

ج: يحافظ معالج CP451 الاحتياطي على مزامنة الذاكرة في الوقت الفعلي مع الوحدة النشطة. في حالة حدوث عطل، ينتقل تنفيذ التحكم إلى الوحدة الاحتياطية في غضون مللي ثانية، مع الحفاظ على حالات إخراج العملية دون الحاجة إلى إعادة ضبط النظام.

إرشادات التركيب الميداني

  • التركيب: قم بتثبيت هيكل AFV10D بإحكام في رف صناعي قياسي مقاس 19 بوصة باستخدام متطلبات ملف تعريف ارتفاع 5U. تأكد من ربط الهيكل ميكانيكيًا بإطار الرف للحفاظ على السلامة الهيكلية تحت الاهتزاز.
  • التأريض: قم بتوصيل طرف تأريض الهيكل بحافلة التأريض الوقائي (PE) للموقع باستخدام موصل منخفض المعاوقة. التأريض الصحيح إلزامي لمنع التداخل الكهرومغناطيسي (EMI) على منافذ Vnet/IP المزدوجة المتكررة.
  • الأسلاك: حافظ على الفصل الصارم بين خطوط إدخال الطاقة عالية الجهد وكابلات اتصالات حافلة FIO. استخدم تخفيف إجهاد مناسب لجميع الكابلات الميدانية لحماية موصلات اللوحة الخلفية الداخلية من الإجهاد الميكانيكي.
