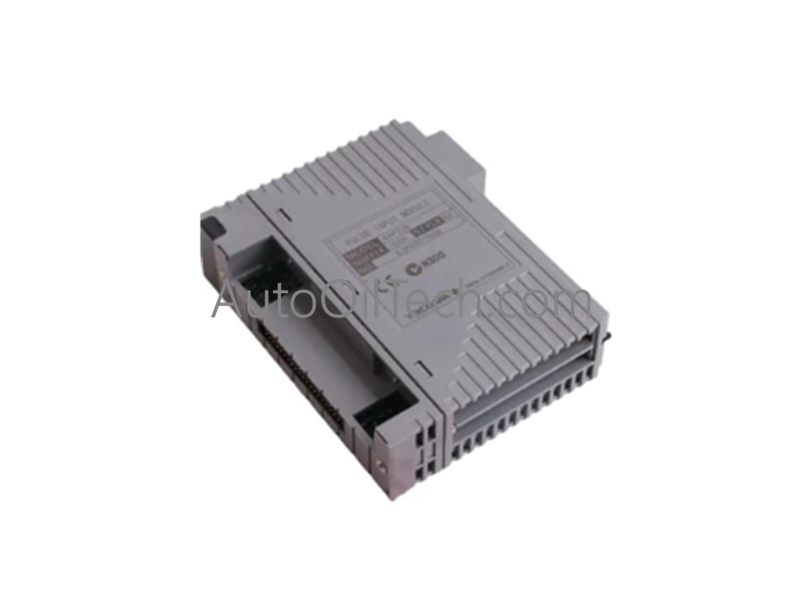

تعمل وحدة التحكم الميدانية Yokogawa AFG20D، المصنفة أيضًا باسم AFG20D، كمكون مادي مخصص لتنفيذ منطق التحكم، ومعالجة البيانات في الوقت الفعلي، وتوجيه ناقل اللوحة الخلفية ضمن شبكات التحكم الموزعة CENTUM VP. ينسق كتلة المعالجة عالية الأداء 32 فتحة إدخال/إخراج Fieldbus (FIO) مدمجة أصلاً على مستوى الأجهزة للحفاظ على مصفوفات الاتصال المتزامنة بين البنية التحتية للمجال ومحطات الهندسة المركزية.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
AFG20D
العلامة التجارية
Yokogawa
السلسلة
CENTUM VP / نظام FIO الفرعي
المنشأ
اليابان
الوزن
كتلة مكونات وحدة التحكم الميدانية القياسية المثبتة على الرف
الأبعاد
هندسة البصمة المدمجة في الهيكل الصناعي متعدد الفتحات
سعة الوحدة
32 فتحة بطاقة وظيفية FIO مادية مدمجة
جهد إمداد الطاقة
24 فولت تيار مستمر تصنيف مدخلات الناقل الداخلي الاسمي
تيار إمداد الطاقة
20 أمبير كحد أقصى لإجمالي سعة تيار اللوحة الخلفية
درجة حرارة التشغيل
-20 إلى +70 درجة مئوية نطاق تشغيل مستمر مطلق
مقاومة الاهتزاز
10 إلى 500 هرتز مسح التردد عند سعة إزاحة قصوى تبلغ 1.5 ملم
مقاومة الصدمات
50 جي كحد أقصى لتسارع الذروة لنبضة مدتها 11 مللي ثانية
تصميم التكرار
تكوينات معالج وناقل طاقة داخلي مزدوج التكرار
نوع المنتج
معالجات وحدة المعالجة المركزية
واجهة التحكم في العمليات وأجهزة DCS
تجمعات القنوات عالية الكثافة: تتعامل بنية اللوحة الخلفية الرئيسية ذات 32 فتحة مع توزيع البيانات عالية الكثافة عن طريق تنظيم مسارات الأجهزة المادية المحلية في مجموعات منطقية مميزة وقابلة للعنونة. يسمح هذا التكوين لبطاقات التناظرية متعددة القنوات بالاتصال مباشرة بناقل شبكة FIO، مع تعيين خطوط بروتوكول حلقة HART 4-20 مللي أمبير المنفصلة، ومخرجات التحكم في الصمامات، وأقفال المحرك المتداخلة في جداول ذاكرة موحدة دون إحداث زمن انتقال في المعالجة أو انحراف في البيانات.
العزل الكهربائي وامتصاص الميكانيكي: يحتوي إطار وحدة التحكم على حدود حماية هيكلية توفر عزلًا عميقًا بين قضبان الطاقة عالية التيار ومسارات ناقل المنطق. تم تصميم الإطار لامتصاص الديناميكيات المادية حتى 50 جي من نبضات الصدمات وتوافقيات الاهتزاز عالية التردد 500 هرتز، ويمنع الإطار الإزاحة الميكانيكية من جانب المجال من كسر نقاط اللحام الدقيقة للمكونات أو تعطيل حواجز العزل المستمرة من قناة إلى قناة.
