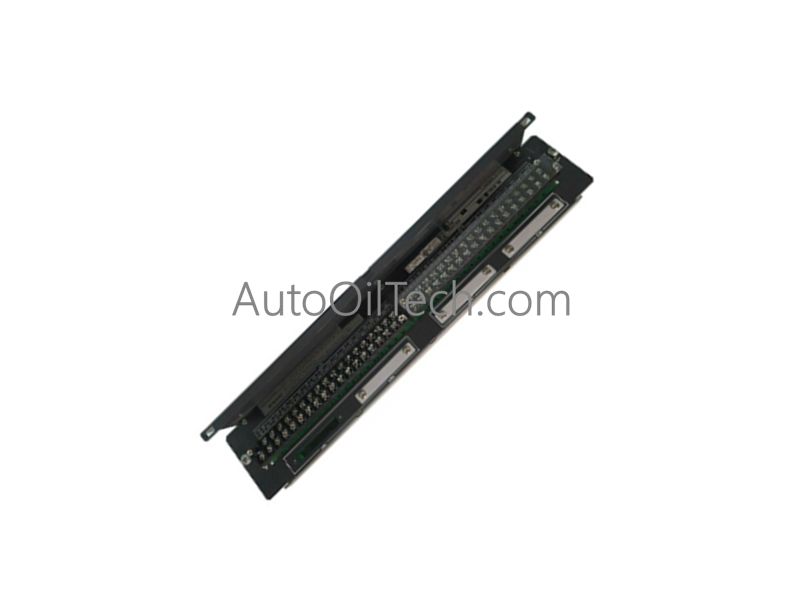

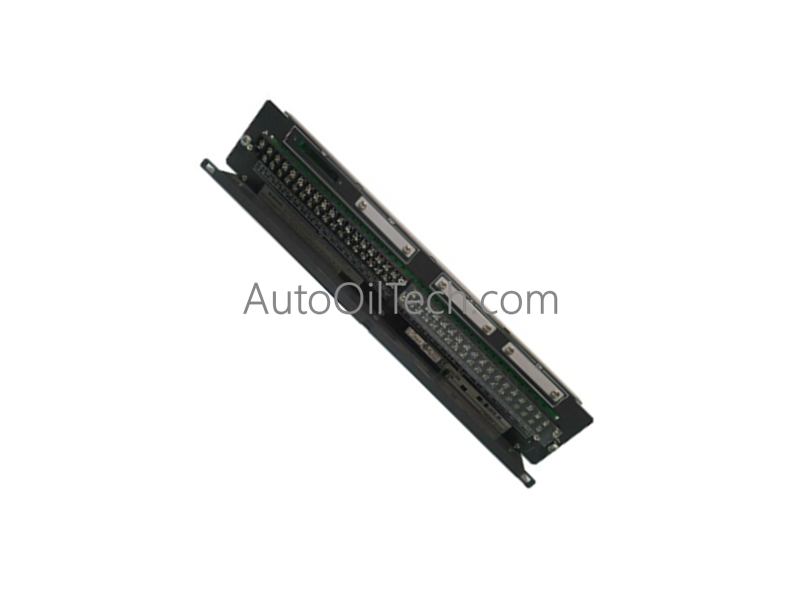

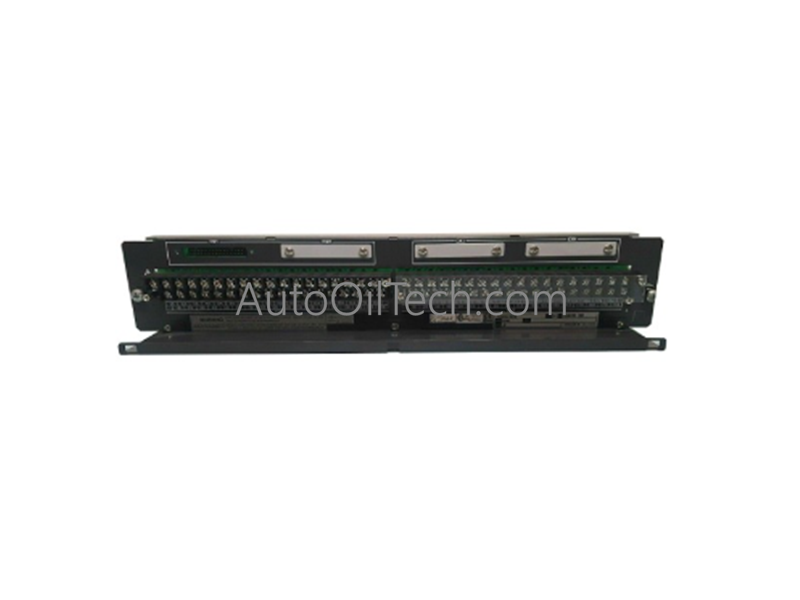

لوحة أطراف Yokogawa AEA4D-01

يعمل Yokogawa AEA4D-01، والمُدرج أيضًا تحت اسم اللوحة الطرفية AEA4D، كمكون مادي مخصص لتوزيع وتوجيه الإشارات التناظرية عالية الكثافة ضمن شبكات أنظمة التحكم الموزعة.

مواصفات الأجهزة

التحكم في العمليات الصناعية والشبكات

• تكامل بروتوكول حلقة 4-20 مللي أمبير HART: تعمل اللوحة الطرفية كمصفوفة توصيل مادية، حيث توجه الحلقات التناظرية مباشرة إلى بطاقات الإدخال/الإخراج التناظرية المركزية. تم تصميم مسارات اللوحة للحفاظ على قياس الاتصال عن بعد الرقمي عالي التردد الذي يعمل فوق حلقات HART القياسية 4-20 مللي أمبير، مما يوفر مرورًا سلسًا لتشخيص الأجهزة دون تشويه المتغير الأساسي للعملية.
• حماية عزل القناة إلى القناة: لضمان عزل إشارة نظيفة عبر القنوات الـ 16 المتاحة، يتم فصل تخطيطات توجيه المسار فعليًا لدعم العزل الجلفاني من قناة إلى قناة على وحدات الإدخال/الإخراج اللاحقة. يساعد هذا التصميم على منع حلقات التأريض الموضعية في الميدان، أو العابرين الاستقرائيين عاليي الجهد، أو التداخل الكهربائي من إتلاف حلقات القياس المجاورة.
• تنسيق تعويض الوصلة الباردة: عند استخدام لوحة الواجهة هذه لتوزيع كابلات الثرموكوبل الميدانية، توجه مسارات الإنهاء بيانات مرجع تعويض الوصلة الباردة (CJC) جنبًا إلى جنب مع إشارات المللي فولت منخفضة الجهد. يضمن هذا المسار المتوازي تعويض انحراف درجة حرارة صندوق الأطراف المحيطة على مستوى المعالج، مما يحافظ على دقة الحلقة.

الأسئلة المتداولة

س: ما هي الآثار الهندسية للرمز اللاحق "0" الذي يشير إلى عدم وجود ممتصات اندفاع متكاملة؟

ج: تم تصميم اللوحات الطرفية التي تم تكوينها بدون ممتصات اندفاع داخلية لبيئات الخزانة التي يتم التحكم فيها مع شبكات توزيع طاقة مفلترة مسبقًا أو حواجز عزل خارجية موضعية. إذا كانت توصيلات الأسلاك الميدانية تعمل خارج المنشأة أو بالقرب من معدات التحويل عالية الجهد، فيجب تثبيت وحدات حماية خارجية من جهد الاندفاع قبل اللوحة الطرفية لمنع الجهد الزائد العابر الوارد من إتلاف منطق الإدخال/الإخراج اللاحق.

س: كيف تتعامل لوحة AEA4D مع توزيع الإشارة الكهربائية عند التشغيل في تكوين مزدوج متكرر؟

ج: تتميز لوحة الدائرة الكهربائية بحافلات توصيل داخلية مقسمة تقسم كل قناة من القنوات التناظرية الـ 16 إلى مسارات توصيل متوازية. يسمح هذا التصميم لوحدتين إدخال/إخراج منفصلتين ومتطابقتين بالاتصال بنفس نقطة الإنهاء الميدانية في وقت واحد. إذا واجهت وحدة نشطة عطلًا كهربائيًا أو منطقيًا، فإن البطاقة المتكررة تحافظ على تتبع حلقة العملية دون التسبب في أي انخفاض في الإشارة أو ارتداد اتصال في الميدان.
