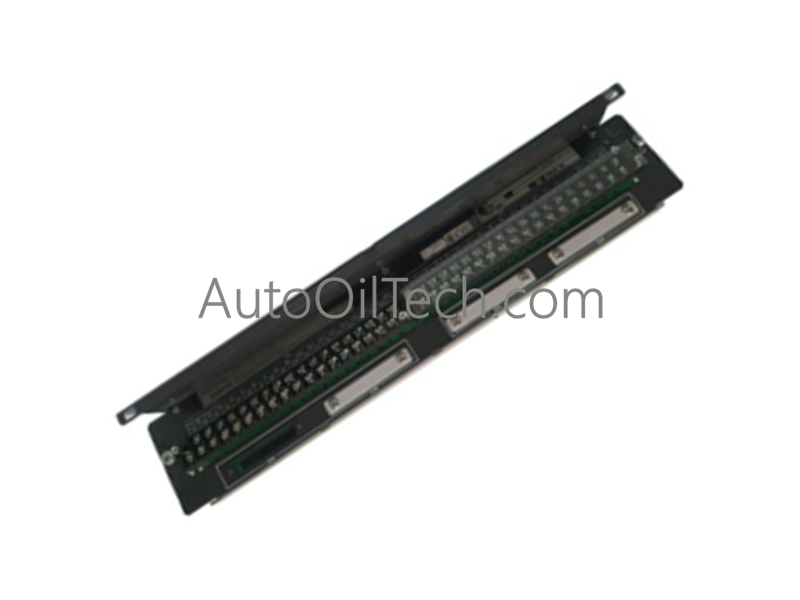

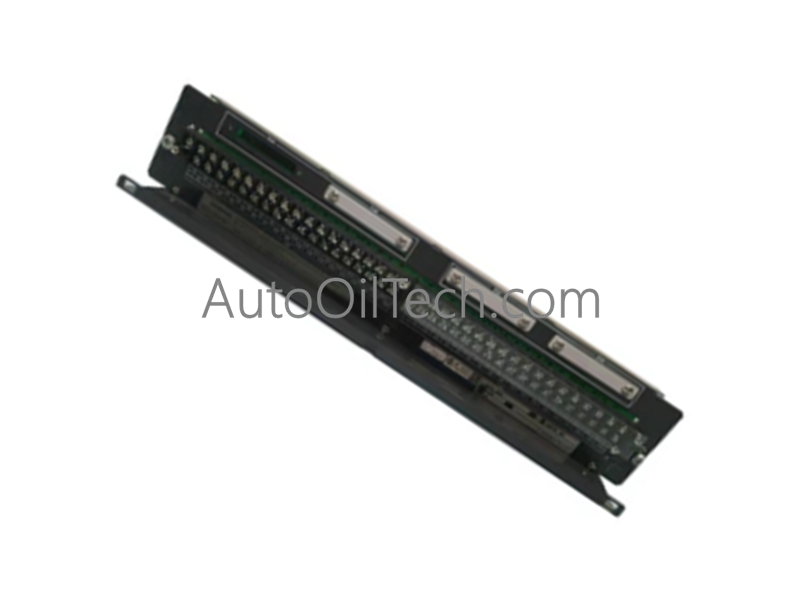

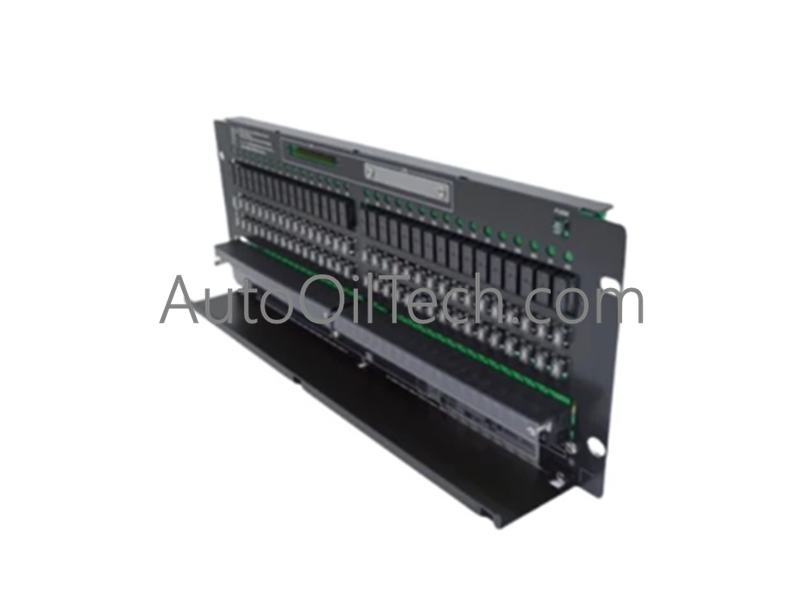

وحدة إخراج رقمية Yokogawa ADM52T-2 ADT32

تعمل وحدة خرج الاتصال الرقمي Yokogawa ADM52T-2، والمدرجة أيضًا ضمن الكتالوج باسم ADM52T-2 (ADT32)، كمكون أجهزة مخصص لتشغيل الحالة الثنائية ضمن منصات CENTUM CS/VP DCS و ProSafe-RS SIS. تم تكوين هذه الوحدة ذات الفتحة الواحدة كواجهة تستند إلى مرحل اتصال جاف 32 قناة، وتقوم بتبديل دوائر التحكم الخارجية للملفات اللولبية، ومرحلات التعشيق، وحقول مؤشر الحالة. تقوم بتنفيذ تحولات حالة الخرج محليًا على مستوى الرف الفرعي للحفاظ على تعشيق النظام بالتوازي مع دورات تنفيذ المعالج الرئيسي.

مواصفات الأجهزة

هندسة التحكم في العمليات وأجهزة SIS

• تنفيذ الحالة الآمنة من الفشل وأتمتة السلامة: تتعامل وحدة ADM52T-2 مع مسارات التبديل الثنائية الحيوية حيث تكون الاستجابات المحددة للمخرجات ضرورية لحلقات حماية العمليات. عند نشرها ضمن نظام أمان آلي (SIS) من ProSafe-RS، يقوم منطق تشغيل المرحل بتنفيذ نصوص إزالة التنشيط الموصلة بأسلاك صلبة ضمن نافذة استجابة أجهزتها التي تقل عن 10 مللي ثانية، مما يجبر الملفات اللولبية لإيقاف التشغيل في حالات الطوارئ (ESD) المتصلة على الدخول في حالاتها الآمنة من الفشل المحددة عند حدوث شروط تعثر منطقية.
• عزل قناة إلى قناة وتعيين مقاوم للأعطال: تحتوي الوحدة على طبقات فصل بصرية وغلفانية توفر عزلًا يزيد عن 500 فولت تيار مستمر بين دوائر حلقة المجال الخارجية 12-30 فولت تيار مستمر ومصفوفة المنطق الخلفية الداخلية. يعمل هذا الحاجز المادي على عزل الشذوذات الكهربائية عالية الجهد في المجال، أو عابرات التبديل، أو تيارات حلقة التأريض ذات الوضع المشترك إلى مساراتها الطرفية الفردية، مما يمنع أعطال مستوى المجال من إفساد ناقل التحكم الرئيسي لنظام DCS.

الأسئلة المتداولة

س: ما هي السلوكيات المادية المحددة التي تظهر إذا واجهت حلقة تحكم خارجية بجهد 24 فولت تيار مستمر دائرة قصر عند دبوس طرف ADM52T-2؟

ج: يظل منطق النظام الداخلي للوحدة يعمل بسبب حاجز العزل الغلفاني الذي يزيد عن 500 فولت تيار مستمر. تبقى حالة التيار الزائد معزولة عن حلقة المجال المحددة تلك، مما يمنع الارتفاع الكهربائي من إفساد التشغيل المتوازي للقنوات الرقمية الـ 31 المتبقية.

س: هل يمكن استخراج وحدة الإخراج الرقمي التي يبلغ وزنها 1.36 كجم من عقدة FIO بينما تراقب حلقة الأمان ProSafe-RS عملية حية بنشاط؟

ج: لا. يؤدي استخراج وحدة إخراج حرجة للسلامة تحت الطاقة إلى مقاطعة فورية لحلقات مرحل التلامس الجاف، مما يؤدي إلى انقطاع التيار عن جميع القنوات البالغ عددها 32 قناة. سيؤدي ذلك إلى إلغاء تنشيط الملفات اللولبية أو المحركات النهائية على الفور، مما يؤدي إلى إغلاق العملية أو تعشيق السلامة ما لم يتم تجاوز حلقات المجال عند لوحة التوزيع أولاً.
