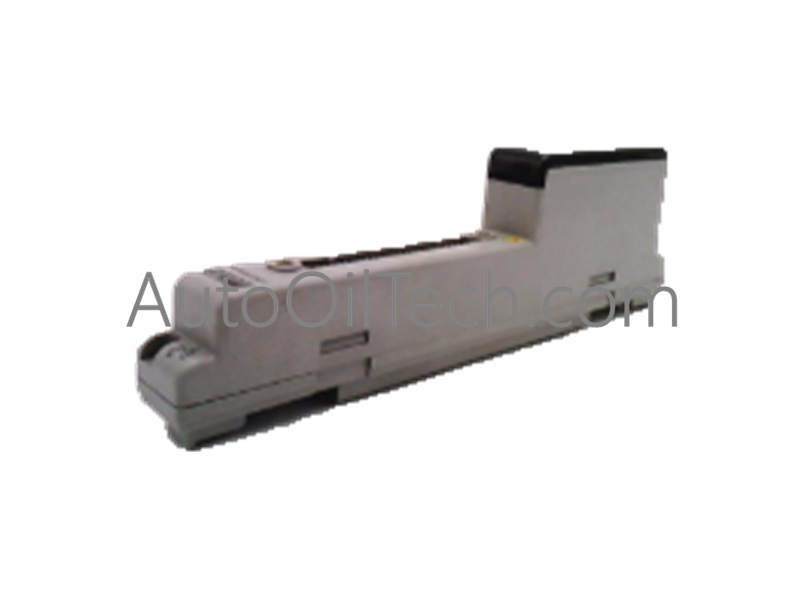

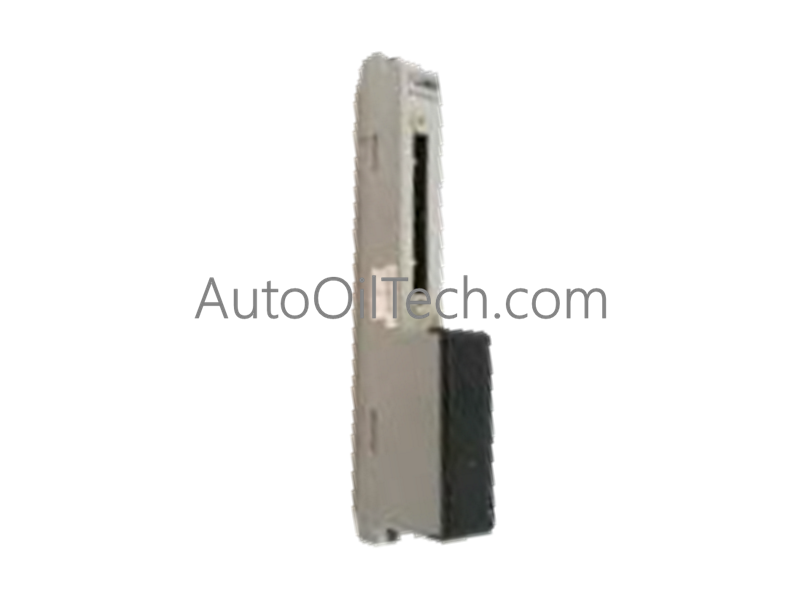

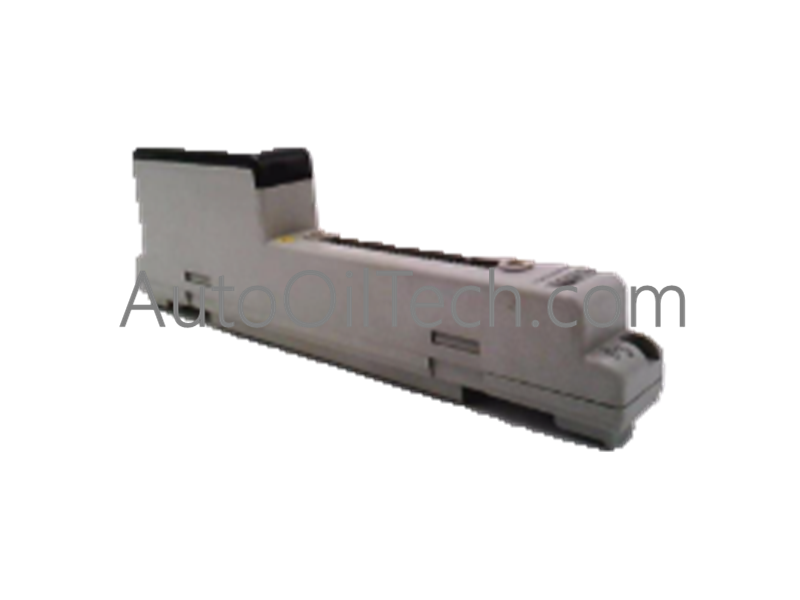

تعمل الوحدة Yokogawa ADM52C-2 S3، والمعروفة أيضًا باسم وحدة الإخراج ADM52C-2 S3، كمكوّن مادي مخصص لتحويل الإشارات المنفصلة وتنفيذ أوامر إخراج المرحلات ضمن شبكات CENTUM series DCS.
تفكيك اللاحقة ومصفوفة النموذج
لاحقة النموذج
بنية الوظيفة الأساسية
التطبيق المعماري
ADM52C-2 S3
وحدة إخراج رقمي من النمط S3
رفوف الإدخال/الإخراج لأنظمة Yokogawa CENTUM DCS
ADM52C-2...
عائلة المتغيرات الأساسية
واجهات تبديل نظام التحكم الموزع
مواصفات الأجهزة
المعيار
المواصفات
النموذج
ADM52C-2 S3
العلامة التجارية
يوكوغاوا
المنشأ
اليابان
الوزن
0.29 كجم (0.65 رطل)
الأبعاد
130.0 مم × 25.0 مم × 110.0 مم
درجة حرارة التشغيل
-10 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة
3.5 واط اسمي
نوع الإخراج
مخرج ترانزستور / تلامس مرحل
جهد الإخراج
30 VDC
تيار الإخراج
100 مللي أمبير
العزل بين القنوات وبروتوكول حلقة HART 4-20 مللي أمبير
تدمج وحدة ADM52C-2 S3 بنية عزل قوية بين القنوات للتخلص من حلقات الأرض ومنع انتشار الضوضاء الكهربائية بين المحركات الميدانية الخارجية وعُقد معالج CENTUM الداخلية. وهي تعالج أوامر التبديل المنفصلة عبر مسارات ناقل موثوقة، مما يضمن تشغيلًا محددًا لحلقات التحكم في التشغيل/الإيقاف. علاوة على ذلك، تحافظ دوائر تكييف الإشارة الداخلية على حدود تحمل جهد صارمة عبر مسارات التغذية 30 VDC، مما يحمي عناصر التبديل النهائية من التغذية الراجعة الحثية العابرة أثناء إزالة الطاقة السريعة للأحمال.
الأسئلة الشائعة
س: ما هو الحد الأقصى لتصنيف التلامس لمخرجات وحدة ADM52C-2 S3؟
ج: يتم تصنيف كل قناة إخراج بحد أقصى 30 VDC و100 مللي أمبير تحت ظروف الحمل المقاومة أو الحثية الصناعية القياسية.
س: هل يمكن استبدال وحدة ADM52C-2 S3 أثناء تشغيل رف العقدة؟
ج: تعتمد إمكانية التبديل السريع على بنية هيكل العقدة المحددة؛ ومع ذلك، توصي إرشادات صيانة DCS القياسية بعزل طاقة النظام لمنع انقطاع ناقل اللوحة الخلفية.
إرشادات التثبيت الميداني
تأكد من أن اللوحة الأساسية للعقدة وتغذيات الطاقة الميدانية الخارجية تم إيقاف طاقتها بالكامل قبل تركيب وحدة ADM52C-2 S3 في فتحة رف CENTUM DCS المخصصة. قم بتوجيه أسلاك التحكم في المحركات الخارجية عبر قنوات الكابلات المخصصة، مع الحفاظ على فصل مادي عن خطوط الطاقة عالية الجهد لمنع الاقتران الكهرومغناطيسي. تحقق من أن توصيلات الكتل الطرفية مشدودة بإحكام وأن براغي تثبيت الوحدة مشدودة بالكامل للحفاظ على تعشيق موثوق لموصل الحافة الخلفي.
