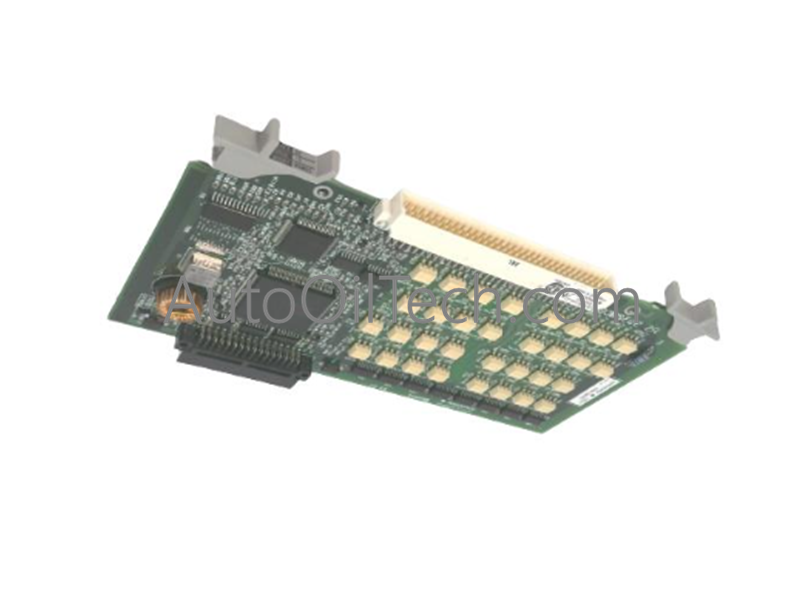

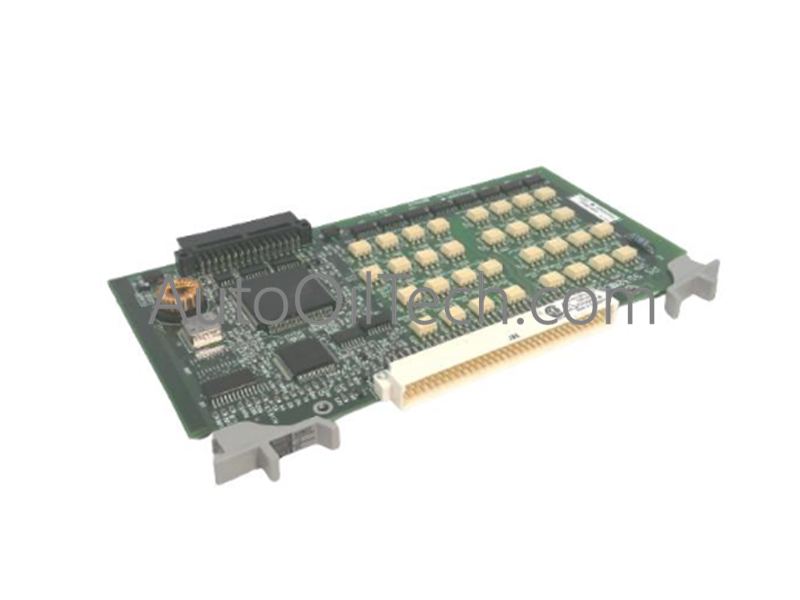

يعمل Yokogawa ADM52-2-S4، والمُفهرس أيضًا باسم بطاقة الإدخال/الإخراج ADM522S4، كعنصر أجهزة مخصص لتنفيذ مخرج التلامس ضمن بنى التحكم في PLC والآلات.
توضيح اللاحقة ومصفوفة النموذج
يحدد تصنيف الفهرس ADM52-2-S4 متغيرًا محددًا للأجهزة وملف تعريف التثبيت. يشير المعرف الأساسي ADM52 إلى بنية اللوحة الأساسية، بينما يحدد اللاحقة -2-S4 تكوين مخرج التلامس المحدد ومعلمات التخطيط المادي المثبت على الرف.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
ADM52-2-S4
العلامة التجارية
يوكوجاوا
الأصل
منشأة تصنيع عالمية
الوزن
0.04 رطل
الأبعاد
غير محدد
درجة حرارة التشغيل
غير محدد
استهلاك الطاقة
غير محدد
نوع الإخراج
مخرج التلامس
عدد النقاط
32 نقطة
التركيب
مركب على رف
العزل من قناة إلى قناة وسلامة الحلقة
تقوم الوحدة بتنفيذ عمليات تبديل التلامس المنفصلة عبر قنوات متعددة مع الحفاظ على فصل كهربائي على مستوى النظام. تشمل خصائص التشغيل الرئيسية ما يلي:
دمج 32 نقطة إخراج تلامس لتشغيل مشغلات منفصلة وحلقات متشابكة مباشرة من اللوحة الخلفية لوحدة التحكم.
استخدام بنية العزل من قناة إلى قناة لمنع انتشار الضوضاء النمطية المشتركة والعابرين الجهدين عبر نهايات الأسلاك الميدانية.
دمج تعويض الوصلة الباردة (CJC) ومسارات تكييف الإشارة الدقيقة حيثما ينطبق ذلك للحفاظ على ثبات القياس والتبديل عبر الظروف الحرارية المتغيرة.
الأسئلة المتداولة
س: ما هي حدود التبديد الحراري والطاقة عند تشغيل جميع نقاط إخراج التلامس الـ 32 في وقت واحد؟
ج: يتطلب التشغيل المتزامن المستمر لجميع النقاط الـ 32 التحقق من أن استهلاك طاقة الرف ودرجات الحرارة الداخلية المحيطة بالخزانة تظل ضمن العتبات الصناعية القياسية لمنع التدهور الحراري.
س: هل يدعم ADM52-2-S4 التبديل السريع أثناء تشغيل النظام؟
ج: التبديل السريع مقيد ما لم يتم تنفيذه ضمن بنية رف زائدة عن الحاجة محددة رسميًا؛ إجراءات الإدخال والإزالة غير المزودة بالطاقة إلزامية لمنع تلف منطق الناقل.
إرشادات التركيب الميداني
تأكد من أن مصدر طاقة الرف مفصول تمامًا ومؤمن (LOTO) قبل إدخال بطاقة الإدخال/الإخراج في الفتحة المخصصة.
قم بمحاذاة حواف لوحة الدوائر المطبوعة بعناية مع قضبان توجيه الرف لمنع الالتصاق الميكانيكي أو تلف الدبوس أثناء الإدخال.
قم بتثبيت أي براغي تثبيت للوحدة أو أقفال تثبيت بإحكام لضمان استمرارية التأريض الصحيحة للوحة الخلفية ومقاومة اهتزازات المصنع.
قم بتوصيل أسلاك المجال لمخرج التلامس الخارجية بكتل التوصيل المخصصة، مع ضمان التدريع الصحيح والفصل عن خطوط طاقة التيار المتردد عالية الجهد.
