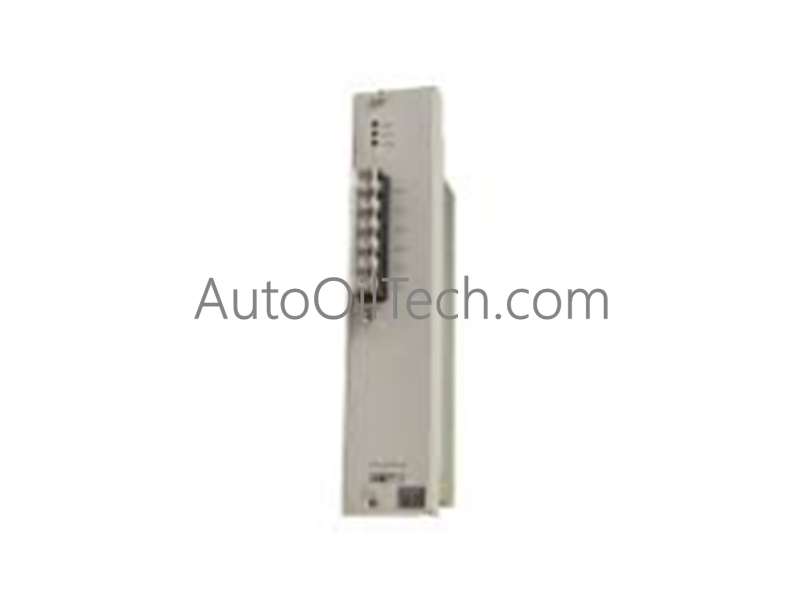

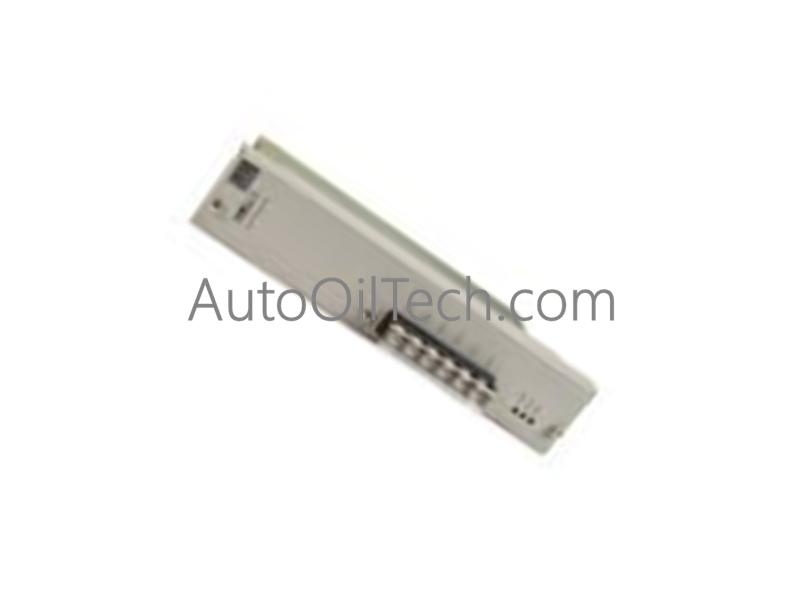

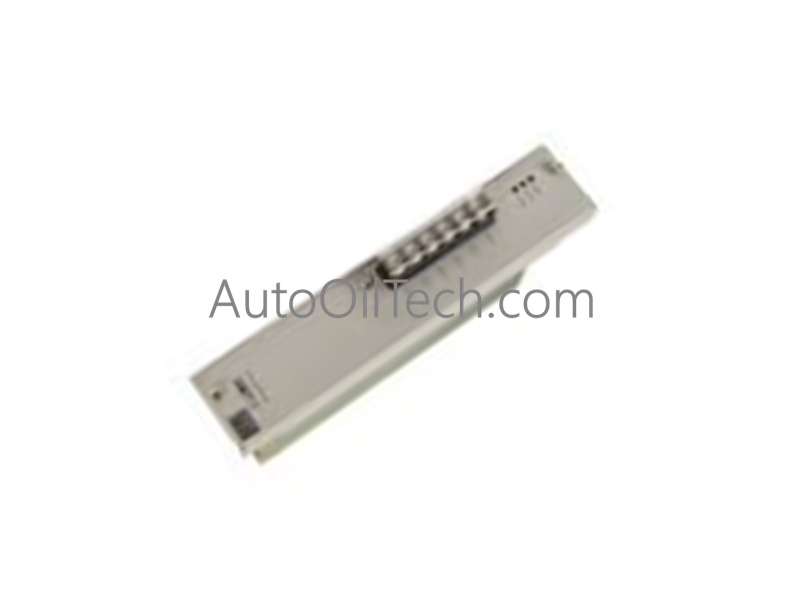

تعمل وحدة الاتصال Yokogawa ACM12، المصنفة أيضًا باسم وحدة الاتصال ACM12، كمكون مادي مخصص للاتصال التسلسلي داخل أنظمة الأتمتة الصناعية.
تفكيك اللاحقة ومصفوفة النموذج
يحدد التصنيف الكتالوجي ACM12 البنية الأساسية للأجهزة لوحدة الواجهة التسلسلية RS-422/RS-485 المصممة لدعم نقل البيانات التسلسلية.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
ACM12
العلامة التجارية
Yokogawa
المنشأ
منشأة تصنيع عالمية
الوزن
غير محدد
الأبعاد
غير محدد
درجة حرارة التشغيل
غير محددة
استهلاك الطاقة
1 أمبير (5.0 فولت تيار مستمر)
الواجهة
RS-422/RS-485 (منفذ واحد)
وضع الاتصال
نصف مزدوج
مسافة الإرسال
بحد أقصى 1200 متر (الطول الكلي)
بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات
تدير وحدة الاتصال تدفقات البيانات التسلسلية عبر الشبكات الصناعية مع الحفاظ على المعلمات الكهربائية الدقيقة. تشمل الخصائص التشغيلية الرئيسية ما يلي:
دعم بنى التوصيل من نقطة إلى نقطة ومن نقاط متعددة باستخدام تكوين واجهة RS-422/RS-485.
استخدام مزامنة البدء والإيقاف عبر سرعات اتصال 1200، 2400، 4800، 9600، و 19200 بت في الثانية مع رموز إرسال ASCII أو ثنائية.
الحفاظ على فحوصات التكافؤ القابلة للتحديد (بلا/فردي/زوجي) وتكوينات طول الأحرف/بت التوقف لضمان تأطير بيانات موثوق به عبر مسافات إرسال ممتدة تصل إلى 1200 متر.
الأسئلة المتكررة
س: هل يمكن تثبيت وحدة الاتصال ACM12 في نفس التجويف مع ACF11؟
ج: لا. لا يمكن دمج ACM12 مع ACF11، على الرغم من إمكانية دمج ACM11 مع ACM12 داخل تجويف وحدة الاتصال.
س: ما هي إعدادات التكافؤ المتاحة عند 19200 بت في الثانية؟
ج: "لا يوجد تكافؤ" غير متاح عند التشغيل بسرعة 19200 بت في الثانية؛ يتم دعم تكوينات فحص التكافؤ الفردي أو الزوجي فقط عند هذه السرعة.
إرشادات التركيب في الموقع
تأكد من إلغاء تنشيط جميع مصادر الطاقة المرتبطة وإمدادات اللوحة الخلفية بالكامل وتأمينها (LOTO) قبل إدخال الوحدة أو إزالتها.
ثبت الوحدة مباشرة في تجويف وحدة الاتصال المخصص، وتأكد من عدم وجود وحدات غير متوافقة مثل ACF11 في نفس الموقع.
قم بتوصيل الأسلاك الميدانية باستخدام كابل ثلاثي الأزواج محمي أو مجموعة توصيل معتمدة (مثل AKB161 لتوصيلات FA500 حتى 100 متر).
وصل واجهة D-sub ذات 25 سنًا (أنثى) بإحكام بالطرف ذي الستة أقطاب باستخدام براغي M4، مع الحفاظ على الحماية المناسبة للإشارة واستمرارية التأريض.
