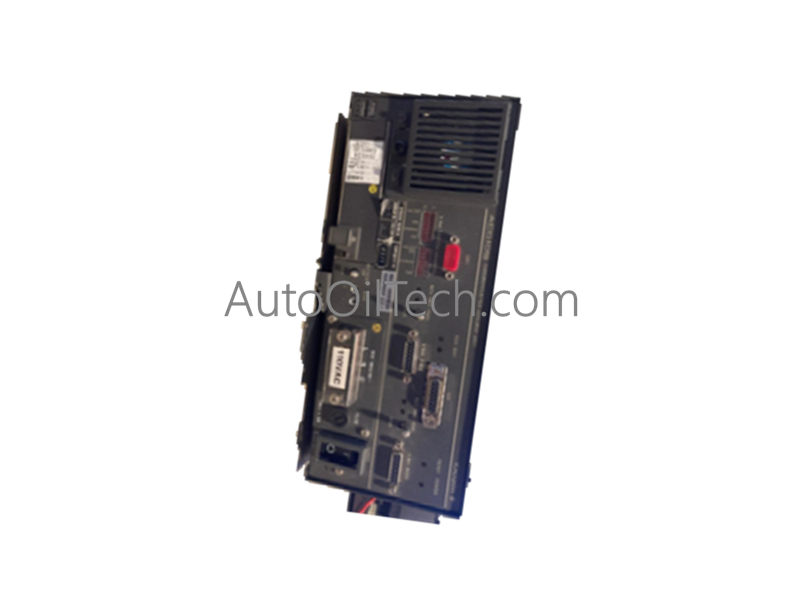

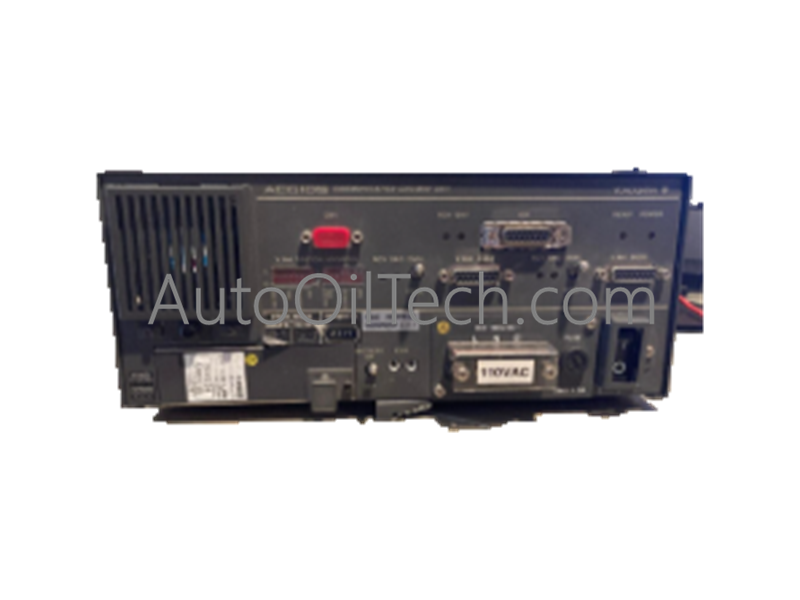

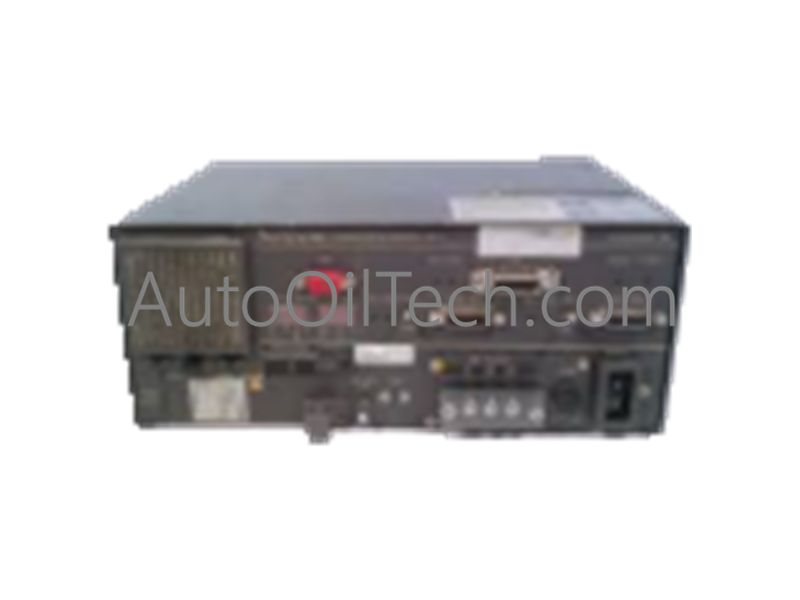

وحدة بوابة الاتصالات Yokogawa ACG10S-F2121 S4

في الأوراق المالية!
  • Part Number: ACG10S-F2121 S4
  • Brand: Yokogawa
  • Type: بوابات الاتصال
  • Dimensions: 3.3 × 10.7 × 13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Communication Gateways , Yokogawa CENTUM

وصف المنتج

تعمل وحدة Yokogawa ACG10S-F2121 S4، المصنفة أيضًا كبوابة اتصال ACG10S، كمكون مادي مخصص لاتصالات إيثرنت واسعة النطاق وتنفيذ شبكة V مزدوجة التكرار ضمن أنظمة التحكم الموزعة.

توضيح اللاحقة ومصفوفة النموذج

  • -F2121: متغير تكوين الإطار يدعم تأطير إيثرنت واسع النطاق وبروتوكولات بيانات V net.
  • S4: مستوى المراجعة 4 يشير إلى تحديثات أساسية معينة للأجهزة وتوافق واجهة اللوحة الخلفية.

مواصفات الأجهزة

المعلمة المواصفات
النموذج ACG10S-F2121 S4
العلامة التجارية Yokogawa
المنشأ اليابان
الوزن حوالي 7.5 كجم (نوع التثبيت في الرف) / حوالي 6.5 كجم (نوع سطح المكتب)
الأبعاد متوافق مع رف قياسي 19 بوصة / مساحة وحدة سطح المكتب
درجة حرارة التشغيل 0 درجة مئوية إلى 50 درجة مئوية
استهلاك الطاقة 100-120 فولت تيار متردد، 50/60 هرتز
وضع الاتصال وضع الإطار، الاتصال واسع النطاق (إيثرنت)
الازدواجية شبكة V مزدوجة التكرار (10BASE-5)
نوع التركيب قابل للتركيب في رف قياسي 19 بوصة للأغراض العامة / نوع سطح المكتب

عزل القناة إلى القناة وسلامة شبكة DCS

تدمج ACG10S-F2121 S4 إدارة حافلة اتصال عالية الأمان لحماية حركة مرور شبكة التحكم من التداخل الكهرومغناطيسي والعابرين في الوضع المشترك. تشمل الآليات التقنية الرئيسية ما يلي:

  • عزل القناة إلى القناة على واجهات الاتصال المادية يمنع حلقات التأريض بين العمود الفقري لشبكة الإيثرنت واسعة النطاق وشبكات عقدة المجال.
  • بنية جهاز الإرسال والاستقبال V net النشطة المزدوجة التكرار (10BASE-5) تنفذ تبديلًا حتميًا للتجاوز دون انقطاع الجلسة أثناء تدهور الحافلة الرئيسية.
  • تعويض الوصلة الباردة المدمج وسجلات تشخيص الحافلة الداخلية التي تراقب معدلات التأطير، ومقاييس إسقاط الحزم، وتجاوزات المخزن المؤقت مباشرة إلى عقدة الإشراف.

الأسئلة المتكررة

س: ما هو سلوك التجاوز لبنية V net المزدوجة التكرار عند فصل كابل الحافلة الرئيسي؟

ج: تكتشف وحدة البوابة فقدان الناقل على خط 10BASE-5 النشط في غضون 50 مللي ثانية وتقوم تلقائيًا بتوجيه حركة المرور إلى القناة الاحتياطية المزدوجة دون إسقاط حالات الجلسة النشطة على جانب الإيثرنت واسع النطاق.

س: هل يمكن تبديل ACG10S-F2121 S4 أثناء تنشيط مصدر الطاقة 100-120 فولت تيار متردد؟

ج: لا. يحظر تمامًا إدخال أو إزالة وحدة البوابة أثناء تشغيل طاقة التيار المتردد لتجنب القوس الكهربائي عبر موصلات الحافة ودوائر تحويل الطاقة الداخلية.

إرشادات التركيب الميداني

  • تأكد من أن قضبان التثبيت في الرف 19 بوصة أو أسطح وحدة سطح المكتب مثبتة بإحكام وموصلة بقضيب التأريض الوقائي للمصنع (PE) باستخدام موصل لا يقل مقطعه العرضي عن 4 مم^2.
  • حافظ على خلوص رأسي لا يقل عن 50 مم فوق وتحت غلاف الشاسيه للسماح بالحمل الحراري السلبي عبر ملفات تبديد الحرارة الداخلية.
  • قم بإنهاء كابلات التوصيل المحورية لشبكة V net (10BASE-5) باستخدام محولات N-type 50 أوم دقيقة أو أجهزة إرسال واستقبال متخصصة مع تأريض الدرع الخارجي المناسب للتخلص من الضوضاء عالية التردد في الوضع المشترك.
  • تأكد من أن جهد الخط الوارد يظل ضمن نطاق 100-120 فولت تيار متردد بدقة قبل تشغيل وحدة إمداد الطاقة الداخلية.
