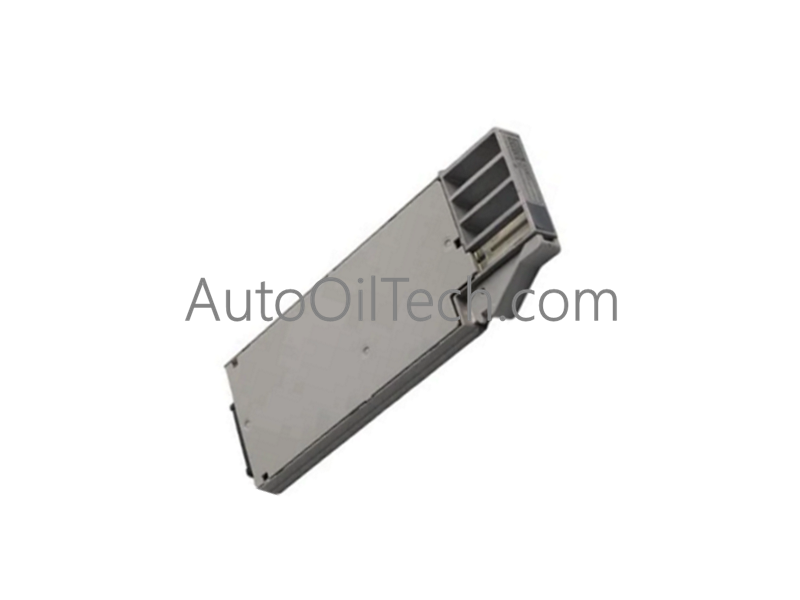

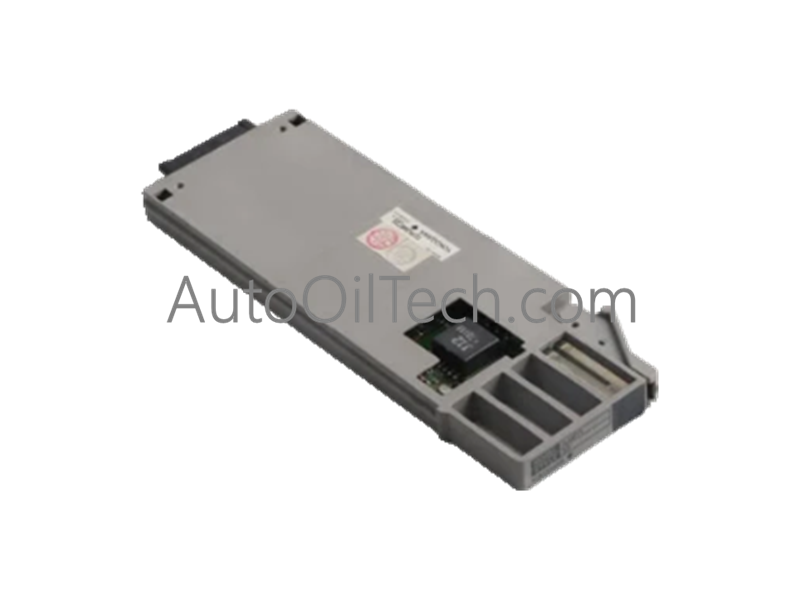

تم تصميم وحدة الإدخال/الإخراج التناظرية Yokogawa AAM21 S2 (AAM21 S2) لأنظمة الأتمتة الصناعية لربط الأجهزة الميدانية مثل أجهزة الإرسال ومحددات موضع الصمامات بنظام التحكم، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
S2: تكوين الإصدار القياسي يدعم حلقات الإدخال والإخراج التناظرية مع إمكانيات اتصال HART.
المواصفات الفنية
المعلمة
المواصفة
النموذج
AAM21 S2
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
غير محدد في البيانات المصدرية
الأبعاد
تنسيق بطاقة التحكم القياسي من Yokogawa
درجة حرارة التشغيل
-10 إلى 55 درجة مئوية
مصدر الطاقة
24 VDC
إشارة الإدخال
حلقة تيار قياسية 4-20 مللي أمبير
بروتوكول الاتصال
HART (محول بعيد قابل للعنونة للطرق السريعة)
الدقة
0.1% أو أفضل
العزل بين القنوات والتكامل مع نظام DCS
تدمج وحدة AAM21 S2 عزلًا قويًا للدوائر وإدارة للبروتوكولات للحفاظ على سلامة الإشارة عبر شبكات التحكم في العمليات. وتشمل السمات الهندسية الرئيسية ما يلي:
هندسة عزل بين القنوات مصممة لتوفير السلامة وتقليل تداخل الضوضاء عبر حلقات التشغيل.
دعم مدمج لبروتوكول حلقة HART 4-20 مللي أمبير مما يتيح التكوين عن بعد والتشخيص لما يصل إلى 16 جهازًا و 32 متغيرًا من HART.
دعم أنواع متعددة من إشارات الإدخال، بما في ذلك الجهد والتيار، مما يضمن مرونة اتصال الأجهزة الميدانية.
الأسئلة المتكررة
س: هل تدعم وحدة AAM21 S2 التبديل السريع تحت الطاقة؟
ج: لا. يجب عزل الطاقة عن فتحة الرف المحددة قبل إزالة الوحدة أو إدخالها لمنع تلف دبابيس اللوحة الخلفية وتدفقات التيار العابرة.
س: ما هو بروتوكول الاتصال وسعة الجهاز التي تدعمها هذه الوحدة؟ ج: يدعم الجهاز بروتوكول اتصال HART، ويمكنه التعامل مع ما يصل إلى 16 جهازًا و 32 متغيرًا من HART.
إرشادات التثبيت الميداني
ثبت الوحدة بإحكام في فتحة الرف المخصصة، مع التأكد من أن ألسنة التثبيت المادية مثبتة بالكامل لتحمل الاهتزازات الصناعية.
قم بتوصيل جميع الأسلاك الميدانية بالكتل الطرفية المخصصة مع الحفاظ على التدريع المناسب والتأريض بنقطة واحدة لمنع التداخل الكهرومغناطيسي.
تحقق من أن الظروف البيئية تظل ضمن نافذة درجة حرارة التشغيل من -10 إلى 55 درجة مئوية واستخدم مصدر طاقة بجهد 24 فولت تيار مستمر قبل تشغيل النظام.
