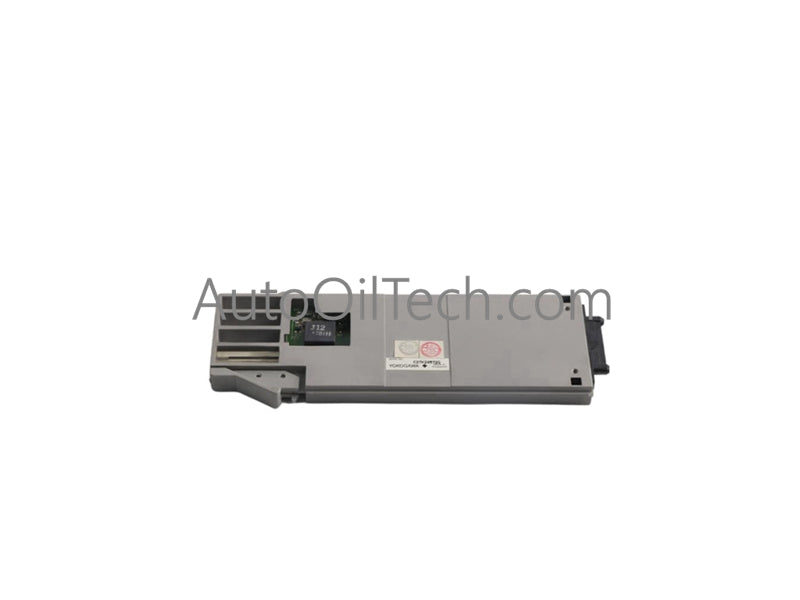

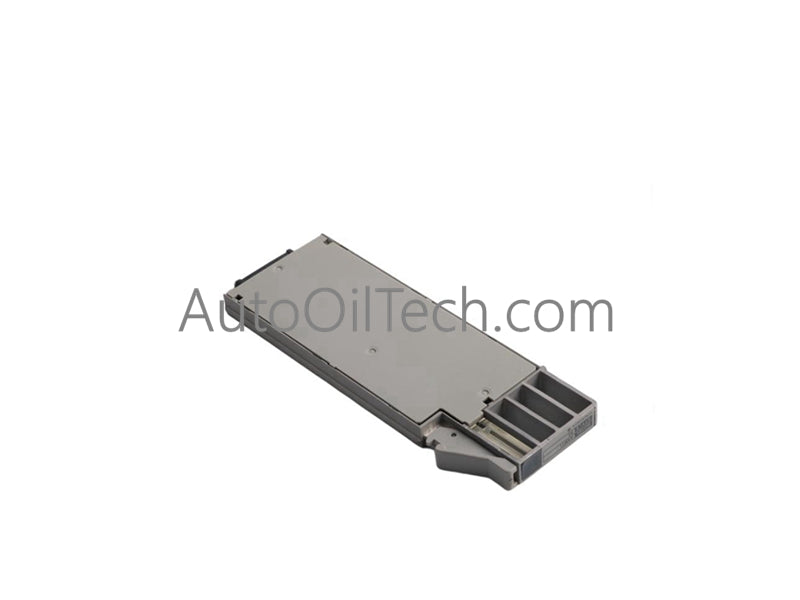

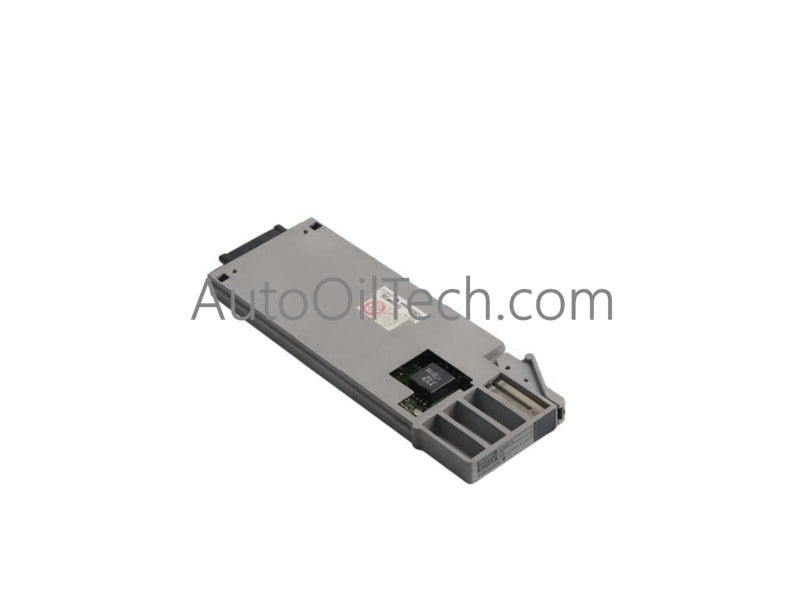

يعمل Yokogawa AAM11 كوحدة إدخال للتيار/الجهد مصممة لاكتساب إشارات الجهد والتيار المستمر، مع إمكانية إخراج الجهد الإضافي وإعدادات نطاق الإدخال المحددة برمجيًا.
مواصفات الأجهزة
النموذج: AAM11
العلامة التجارية: Yokogawa
المنشأ: اليابان
الوزن: غير محدد
الأبعاد: غير محددة
درجة حرارة التشغيل: غير محددة
استهلاك الطاقة: ≤300 مللي أمبير عند 5.0 فولت تيار مستمر
إشارة الإدخال: 0 إلى 10 فولت تيار مستمر
مقاومة الإدخال: 1 ميجا أوم (100 كيلو أوم عند انقطاع الطاقة)
الجهد/التيار المسموح به للإدخال: -10 إلى 30 فولت تيار مستمر
مصدر طاقة المرسل: 25.0 إلى 25.5 فولت تيار مستمر (≤60 مللي أمبير تيار مستمر)
خرج الجهد الإضافي: 1 إلى 5 فولت تيار مستمر؛ مقاومة خرج ≤1 أوم؛ مقاومة حمل ≥10 كيلو أوم
تأريض الإشارة: مشترك مع النظام
استخراج الجذر التربيعي: متاح حسب المواصفات
تصنيف الدقة: جهد الإدخال ±4 مللي فولت؛ تيار الإدخال ±16 ميكرو أمبير؛ خرج الجهد الإضافي ±12 مللي فولت
تأثير التغير المحيط: تباين 10 درجات مئوية ← جهد الإدخال ±4 مللي فولت و ±0.15% من القيمة؛ تيار الإدخال ±32 ميكرو أمبير؛ خرج الجهد الإضافي ±24 مللي فولت
فترة تحديث البيانات: 50 مللي ثانية
عزل الإشارة: إشارات الإدخال معزولة بين الأنظمة
الجهد المقاوم: 1500 فولت تيار متردد/دقيقة
التركيب: هيكل وحدة الإدخال/الإخراج
الأسلاك: توصيل طرف لولبي M4
إعدادات إشارة الإدخال: قابلة للتكوين عبر البرنامج
بروتوكول حلقة 4-20 مللي أمبير HART
يدعم AAM11 التكامل مع بروتوكول حلقة 4-20 مللي أمبير HART، مما يتيح اكتساب إشارة تيار وجهد محدد. يتم عزل إشارات الإدخال بين الأنظمة، مع قدرة تحمل 1500 فولت تيار متردد/دقيقة. تم تصميم خرج الجهد الإضافي لتوفير إمداد مرجعي مستقر، مع تأريض مشترك يتطلب الالتزام الصارم بممارسات تأريض النظام.
الأسئلة المتداولة (FAQ)
س: هل يمكن استبدال وحدة AAM11 أثناء التشغيل (hot-swapped)؟ ج: لم يتم تحديد إمكانية الاستبدال السريع. يوصى بإيقاف تشغيل هيكل الإدخال/الإخراج قبل الاستبدال.
س: كيف يتم تكوين استخراج الجذر التربيعي؟ ج: يتم تمكين استخراج الجذر التربيعي من خلال المواصفات البرمجية، مما يسمح بالمعالجة المباشرة للإشارات المتعلقة بالتدفق.
س: ما هي الاحتياطات المطلوبة لأسلاك خرج الجهد الإضافي؟ ج: تأكد من أن مقاومة الحمل ≥10 كيلو أوم وحافظ على تأريض نقطة واحدة لمنع التداخل.
إرشادات التركيب الميداني
قم بتركيب الوحدة بإحكام في هيكل وحدة الإدخال/الإخراج.
قم بتوصيل الأسلاك بكتل الأطراف باستخدام براغي M4 مع عزم دوران مناسب.
حافظ على تأريض الدرع عند نقطة واحدة لتجنب الحلقات الأرضية.
افصل أسلاك الإشارة عن كابلات الجهد العالي لتقليل التداخل.
قم بتكوين نطاقات إشارة الإدخال عبر البرنامج قبل التشغيل.
