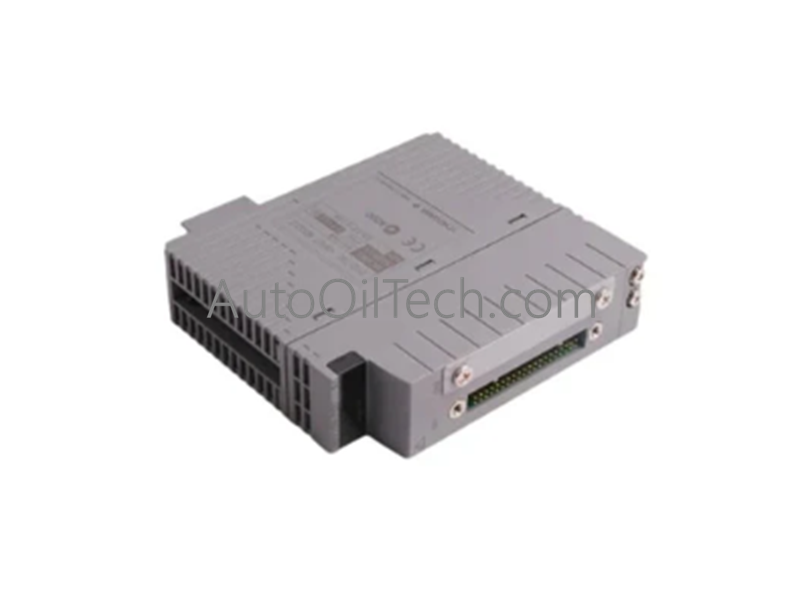

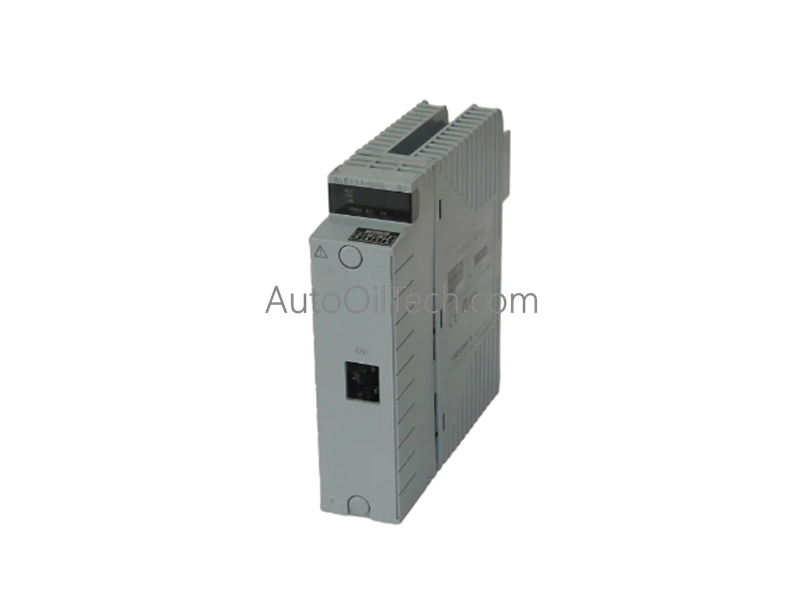

تعمل وحدة Yokogawa AAI143-H00، والمفهرسة أيضًا باسم وحدات الإدخال التناظرية AAI143، كمكون أجهزة مخصص للحصول على الإشارات التناظرية متعددة القنوات ومراقبة حلقة التيار داخل شبكات نظام التحكم الموزع.
تفكيك اللاحقة ومصفوفة النموذج
AAI143: تسمية النموذج الأساسي الذي يمثل وحدة إدخال تناظرية 16 قناة تم تكوينها لإدخالات إشارة من 4 إلى 20 مللي أمبير.
-H: رمز لاحقة يشير إلى دعم الاتصال الرقمي عبر بروتوكول HART.
0: تسمية الامتثال التنظيمي القياسية.
0: مواصفات نوع الأجهزة الأساسية مع تحمل بيئي قياسي.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
AAI143-H00
العلامة التجارية
يوكوجاوا
المنشأ
اليابان
الوزن
3 كجم
الأبعاد
عامل شكل وحدة Yokogawa CENTUM VP القياسية
درجة حرارة التشغيل
من 0 درجة مئوية إلى 50 درجة مئوية
استهلاك الطاقة
24 فولت تيار مستمر يعمل بالناقل الداخلي
قنوات الإدخال
16 قناة، معزولة
نطاق الإشارة
4 إلى 20 مللي أمبير تيار مستمر
التحكم في العمليات وتوصيل DCS
تم تكوين الوحدة للاتصال الحتمي بالعمليات عبر منصات Yokogawa CENTUM DCS، وتضمن الوحدة عزلًا صارمًا من قناة إلى قناة واتصال بروتوكول حلقة HART من 4 إلى 20 مللي أمبير. تحافظ الدوائر على إمكانيات معالجة تعويض الوصلة الباردة (CJC) عند الاقتضاء وتدعم طبقات تكامل بوابة FOUNDATION Fieldbus أو Profibus داخل رف العقدة. يقلل التحويل التناظري إلى الرقمي في الوقت الفعلي من تشوه الإشارة عبر جميع حلقات الإدخال النشطة.
الأسئلة المتداولة
س: هل تدعم وحدة AAI143-H00 الإدخال والإزالة المباشرة تحت التشغيل؟
ج: نعم، تدعم الوحدة عمليات التبديل السريع داخل وحدات العقدة المحددة عند استخدام واجهة أساسية زائدة نشطة، بشرط الحفاظ على التأريض الصحيح للنظام.
س: كيف يتم تجميع بيانات بروتوكول HART عبر القنوات الـ 16؟
ج: يستطلع المعالج الدقيق المدمج التراكبات الرقمية ديناميكيًا عبر حلقات التيار من 4 إلى 20 مللي أمبير بالتتابع دون مقاطعة تحديثات القيمة التناظرية القياسية.
إرشادات التركيب الميداني
تحقق من نظافة موصل فتحة العقدة وخلوه من الحطام الجسيمي قبل إدخال الوحدة.
تأكد من التأريض الصحيح للدرع لجميع كابلات إشارة المجال الواردة إلى قضيب التأريض المحدد في الخزانة لتقليل التداخل الكهرومغناطيسي.
تحقق من قيم عزم دوران براغي كتلة الطرف لمنع وصلات المقاومة العالية في البيئات الصناعية عالية الاهتزاز.
تأكد من أن البرامج الثابتة للوحدة تتطابق مع مستوى مراجعة معالج العقدة المضيفة قبل بدء تشغيل النظام.
