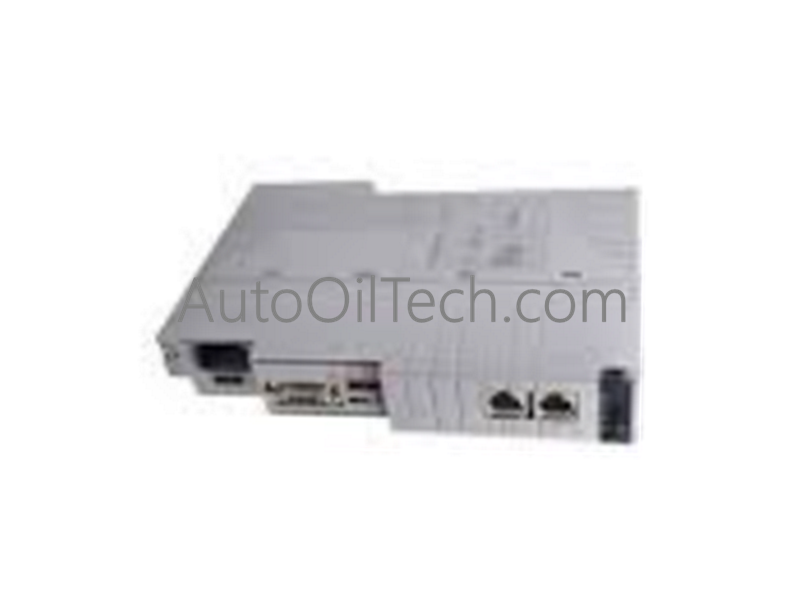

وحدة إخراج يوكوجاوا AAB841-S50

يعمل Yokogawa AAB841-S50، والذي يُفهرس أيضًا كوحدة الإدخال/الإخراج التناظرية AAB841، كوحدة معالجة عالية الكثافة لأنظمة الأتمتة الصناعية. ويتميز بـ 8 قنوات إدخال و 8 قنوات إخراج، ويجمع بين تكييف الإشارة عالي الدقة ومراقبة العملية في الوقت الفعلي في مجموعة أجهزة واحدة موفرة للمساحة.

مواصفات الأجهزة

معالجة الإشارة في الوقت الفعلي وهندسة التحكم

يستخدم AAB841-S50 محرك تحويل 16 بت للحفاظ على استقرار، واكتساب بيانات العملية في الوقت الفعلي، وتوزيع أوامر التحكم. يتم رقمنة إشارات 1 إلى 5 فولت الأولية التي تصل إلى أطراف الإدخال بشكل متزامن بواسطة الأجهزة ضمن نافذة 50 مللي ثانية، مما يترجم متغيرات المجال على الفور إلى سجلات النظام.

على جانب الإخراج، يتم تحويل أوامر التحكم الرقمية بسلاسة إلى حلقات تيار نشط من 4 إلى 20 مللي أمبير لدفع عناصر التحكم النهائية، مثل صمامات التعديل ووحدات التحكم في المحركات ذات السرعة المتغيرة. ونظرًا لأن هذه الوحدة تستخدم بنية غير معزولة، فإن جميع القنوات الـ 16 تشترك في مستوى أرضي داخلي مشترك. ينتج عن هذا التصميم سرعات اتصال فائقة السرعة للحافلة ودقة معالجة إشارة مستقرة بشكل استثنائي عبر حلقات أدوات موحدة ومحمية من الضوضاء.

الأسئلة المتداولة

س: ما هي الاحتياطات التأريضية التي يجب اتخاذها نظرًا لتصميم القناة غير المعزولة لـ AAB841-S50؟

ج: نظرًا لأن قنوات الإدخال الثمانية وقنوات الإخراج الثمانية تشترك في أرضية مرجعية مشتركة، يجب أن يتم تشغيل جميع أجهزة الإرسال الميدانية المتصلة، والأجهزة، والمحركات التحكمية بشكل مثالي من نفس حلقة الجهد أو أن تكون مزودة بعزل جلفاني محلي. تمنع هذه الممارسة تيارات حلقة الأرض الهيكلية من الدوران عبر الوحدة وتشوه دقة المعالجة البالغة +/- 0.2%.

س: هل يمكن لهذه الوحدة معالجة مدخلات 4 إلى 20 مللي أمبير مباشرة بدلاً من نطاق الجهد المقدر 1 إلى 5 فولت؟

ج: تم تصميم قنوات الإدخال للأجهزة لقياس إشارة تيار مستمر من 1 إلى 5 فولت. لربط جهاز إرسال بحلقة تيار قياسية من 4 إلى 20 مللي أمبير بهذه الوحدة، يجب تثبيت مقاوم تحويل دقيقة وعالية الاستقرار بقيمة 250 أوم عبر أزواج طرف الإدخال لتحويل حلقة التيار إلى انخفاض الجهد المطلوب من 1 إلى 5 فولت.
