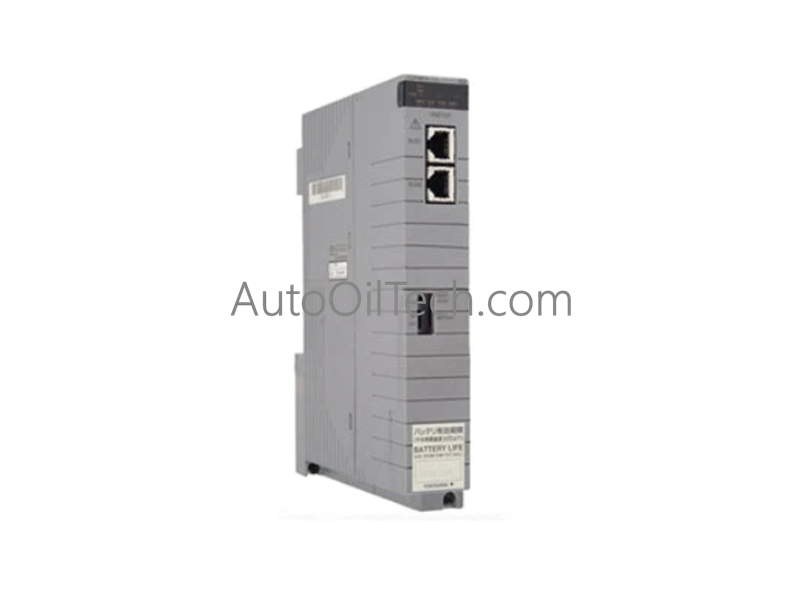

وحدة الإدخال/الإخراج التناظري Yokogawa AAB841-S00

في الأوراق المالية!

Part Number: AAB841-S00
Brand: Yokogawa
Type: وحدة الإدخال/الإخراج التناظرية
Dimensions: 3.3 × 10.7 × 13 سم
Country of Origin: اليابان
Barcode: 8537101190

Additional Specifications

Color / Pattern	Gray Silver
Power Source	DC-powered
Controller Design	Compact Modular

وصف المنتج

تعمل وحدة Yokogawa AAB841-S00، والمفهرسة أيضًا باسم وحدة الإدخال/الإخراج التناظرية AAB841، كمكون أجهزة عالي الكثافة لأتمتة العمليات الصناعية. تم تكوين الجهاز لمعالجة الإشارات عالية السرعة داخل شبكات التحكم الموزعة، وينسق تدفقات البيانات المتوازية عبر 8 قنوات إدخال و 8 قنوات إخراج لربط الأجهزة الميدانية مباشرة بسجلات وحدة التحكم المركزية.

تفاصيل اللاحقة ومصفوفة النموذج

يحدد التركيب الأبجدي الرقمي اللاحق البناء الميكانيكي والكهربائي الدقيق لتجميع بطاقة المعالجة:

AAB841: تسمية النموذج الأساسي لوحدة الإدخال/الإخراج التناظرية المدمجة ذات 8 قنوات إدخال و 8 قنوات إخراج.
S: تنفيذ نوع الأجهزة القياسية.
0: لا يوجد تصنيف للحماية من الانفجار (تخطيط تركيب منطقة آمنة قياسي).
0: مستوى مراجعة التصميم الوظيفي الأساسي.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AAB841-S00
العلامة التجارية	شركة يوكوجاوا إلكتريك
السلسلة	CENTUM CS 3000 / CENTUM VP System Link
الأصل	اليابان
الوزن	ملف وزن وحدة بطاقة الإدخال/الإخراج CENTUM القياسي
الأبعاد	تتطابق مع تكوينات فتحة بطاقة Yokogawa القياسية
درجة حرارة التشغيل	حدود بيئية لخزانة صناعية قياسية
الحد الأقصى لاستهلاك التيار	310 مللي أمبير عند 5 فولت تيار مستمر / 250 مللي أمبير عند 24 فولت تيار مستمر
تكوين الإدخال/الإخراج	8 قنوات إدخال و 8 قنوات إخراج
نطاق إشارة الإدخال	1 إلى 5 فولت تيار مستمر (تفاضلي، غير معزول)
نطاق إشارة الإخراج	حلقات تيار نشطة من 4 إلى 20 مللي أمبير تيار مستمر
فترة تحديث البيانات	دورة تنفيذ معالجة داخلية 10 مللي ثانية
زمن استجابة الخطوة	الإدخال: 100 مللي ثانية / الإخراج: 40 مللي ثانية حدود التنفيذ
مقاومة الإدخال	عند التشغيل: >=1 ميغا أوم / عند الإيقاف: >=340 كيلو أوم
مقاومة الحمل المسموح بها	نطاق من 0 إلى 750 أوم
دقة التحويل	الإدخال: +/-16 ميكرو أمبير / الإخراج: +/-48 ميكرو أمبير التسامح
الانجراف الحراري	+/-0.1% لكل 10 درجات مئوية تحول
الجهد المشترك المسموح به	أقل من أو يساوي +/-1 فولت
الحد الأقصى لجهد الإدخال المسموح به	الحد الأقصى +/-7.5 فولت تيار مستمر
التوصيلات الخارجية	أطراف توصيل بالضغط، كابلات سلسلة KS، أو وصلات موصل MIL
