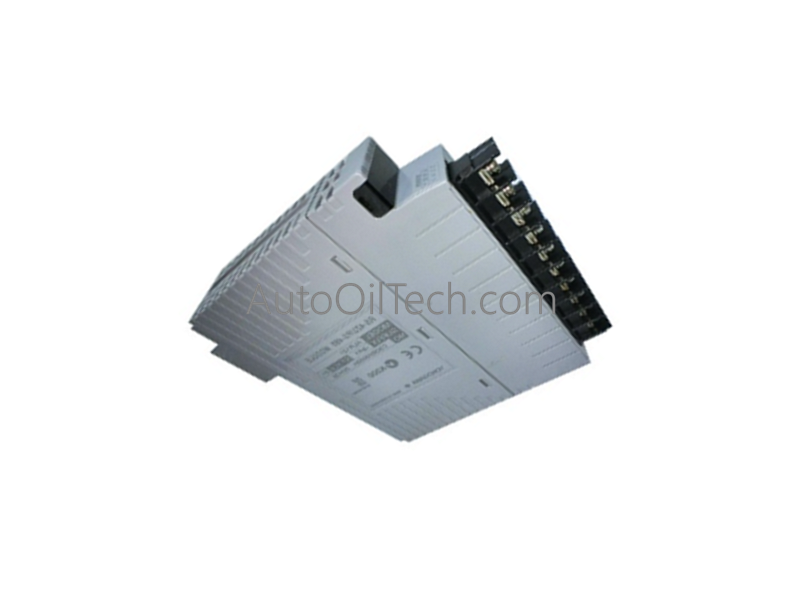

تم تكوينه لمعالجة الإشارات التناظرية في منصات التشغيل الآلي الصناعية، يوفر Yokogawa 7M190-YDM05 (وحدة الإدخال التناظرية 7M190-YDM05) تنفيذًا ماديًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
7M190-YDM05: معرف الجزء الأساسي الذي يحدد إصدار وحدة الإدخال التناظرية ذات 8 قنوات بدقة 12 بت.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
7M190-YDM05
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
0.5 كجم
الأبعاد
150 مم × 100 مم × 30 مم
درجة حرارة التشغيل
0 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة
24 VDC
بنية FOUNDATION Fieldbus وعزل القنوات
يدير 7M190-YDM05 8 قنوات إدخال مستقلة تدعم نطاقات 0-10 فولت و 4-20 مللي أمبير للحصول على متغيرات عملية دقيقة. تتيح بروتوكولات اتصال FOUNDATION Fieldbus و Profibus PA، بالإضافة إلى مسارات تكامل بروتوكول حلقة HART التقليدية 4-20 مللي أمبير، الإرسال السلس للمقاييس التناظرية والتشخيصات الرقمية إلى وحدات التحكم المضيفة. تحمي معلمات عزل القناة إلى القناة والترشيح القوي على اللوحة دوائر التحويل الداخلية من العابرات عالية الجهد بالوضع المشترك والتداخل الكهرومغناطيسي. يحافظ تعويض نقطة التوصيل البارد (CJC) والتنظيم الحراري الداخلي على دقة 12 بت ودقة +/-0.1% من النطاق الكامل عبر نطاق التشغيل.
الأسئلة المتكررة
س: ما هو معدل التحديث لقنوات الإدخال في هذه الوحدة؟
ج: تنفذ الوحدة تحديثات الإشارة بمعدل عالي السرعة يبلغ 0.5 مللي ثانية عبر جميع قنوات الإدخال النشطة.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل اللوحة الخلفية للرف؟
ج: يجب عزل نظام الطاقة الأساسي والحلقة قبل التثبيت أو الاستخراج المادي لمنع القوس الكهربائي وتلف طرف الموصل.
س: ما هي نطاقات إشارة الإدخال التي تدعمها القنوات الثماني؟
ج: تقبل الوحدة بشكل أساسي نطاقات تناظرية صناعية قياسية بما في ذلك مدخلات 0-10 فولت و 4-20 مللي أمبير.
إرشادات التثبيت الميداني
تأكد من أن اللوحة الخلفية لتركيب خزانة التحكم أو سكة DIN مؤرضة بإحكام قبل تركيب غلاف الوحدة.
تحقق من أن مصدر طاقة الإدخال 24 VDC مفصول بالكامل قبل توصيل أو فصل كتل الأطراف.
وجه أسلاك الإدخال التناظرية بعيدًا عن خطوط الطاقة عالية الجهد والأحمال الاستقرائية الثقيلة لتقليل التداخل الكهرومغناطيسي (EMI).
حافظ على خلوص تهوية مناسب حول أبعاد الغلاف 150 مم × 100 مم × 30 مم لدعم تبديد الحرارة بالحمل الحراري.
