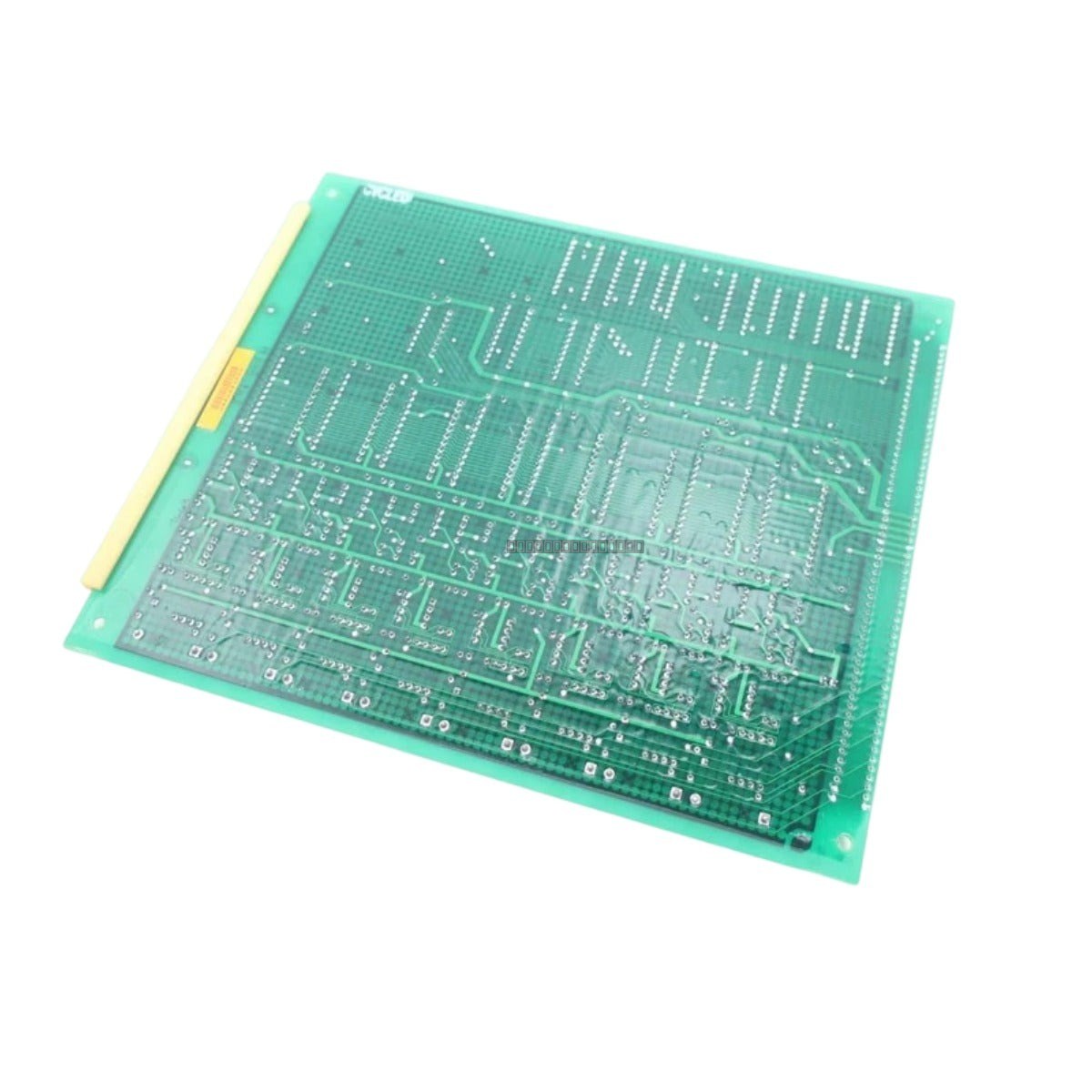

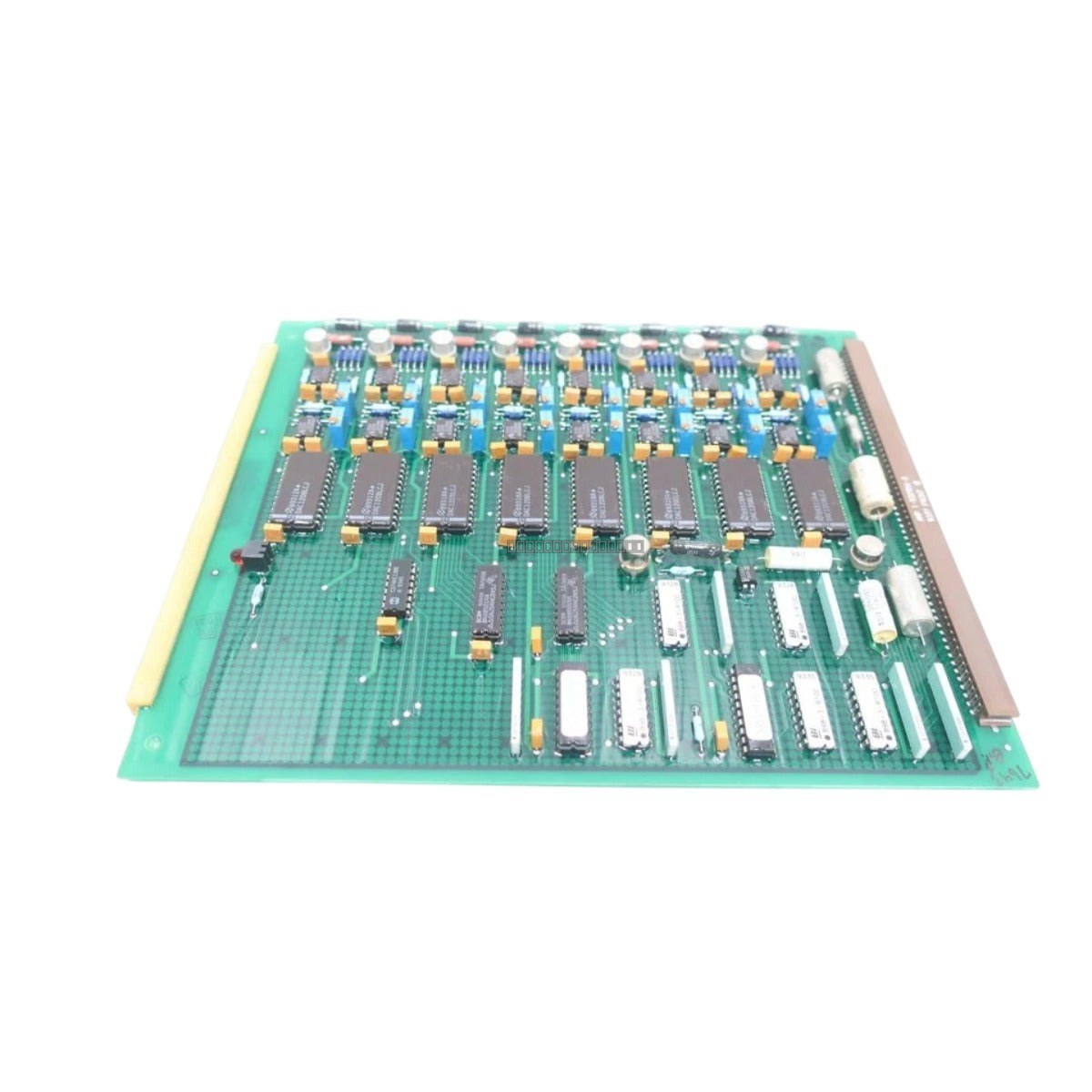

إن Woodward 5461-644 H عبارة عن لوحة دوائر مطبوعة (PCB) عالية الدقة للمخرجات التناظرية، مصممة للدمج في أنظمة التحكم Woodward MicroNet و Netcon. تعمل هذه الوحدة كواجهة حاسمة، حيث تحول أوامر المعالجة الرقمية من وحدة التحكم إلى إشارات تناظرية دقيقة. وهي مصممة لتعديل المحركات وصمامات الوقود ووصلات المنظم في البيئات الصناعية الصارمة، بما في ذلك إدارة التوربينات الغازية وتوليد الطاقة الكهرومائية وأنظمة الدفع البحرية واسعة النطاق. من خلال توفير أداء حلقة تحكم مستقر وأوقات استجابة سريعة، تساعد الوحدة 5461-644 H في تقليل التقلبات التشغيلية وحماية الآلات الدوارة من الإجهاد الميكانيكي.
الميزات
محول رقمي تناظري (DAC) عالي الدقة (من 12 بت إلى 16 بت) لإخراج إشارة دقيق وخطي وخالٍ من الانجراف.
بنية لوحة دوائر مطبوعة متعددة الطبقات لتحسين التوافق الكهرومغناطيسي (EMC) والإدارة الحرارية.
قنوات إخراج معزولة جلفانيًا لمنع تداخل الحلقة الأرضية وحماية وحدة المعالجة المركزية من الارتفاعات الكهربائية على جانب المجال.
إمكانيات تشخيص في الوقت الفعلي لاكتشاف ظروف الدائرة المفتوحة أو الدائرة القصيرة.
نطاقات إخراج قابلة للتكوين لدعم متطلبات المحركات المتنوعة.
التطبيقات
تُستخدم هذه الوحدة بشكل أساسي في منصات التحكم Woodward MicroNet و Netcon من أجل:
أنظمة التحكم في التوربينات الغازية والبخارية.
التحكم في منظم محطة الطاقة الكهرومائية.
إدارة المحركات والدفع البحرية.
حلقات التحكم في العمليات الصناعية التي تتطلب تعديلًا تناظريًا عالي الموثوقية.
المواصفات الفنية
الموديل
5461-644 H
العلامة التجارية
Woodward
نوع المكون
لوحة دوائر مطبوعة للمخرجات التناظرية
نطاق إخراج الإشارة
4-20 مللي أمبير أو 0-200 مللي أمبير (قابل للتكوين)
الدقة
+/- 0.1 بالمائة من النطاق الكامل
الدقة
محول رقمي تناظري (DAC) من 12 بت إلى 16 بت
مصدر الطاقة
24 فولت تيار مستمر (عبر اللوحة الخلفية للنظام)
درجة حرارة التشغيل
-40 إلى 70 درجة مئوية
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام التحكم قبل إدخال أو إزالة لوحة الدوائر المطبوعة من اللوحة الخلفية.
تعامل مع اللوحة باستخدام بروتوكولات الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) لمنع تلف المكونات الحساسة.
تحقق من أن فتحة اللوحة الخلفية نظيفة وخالية من الأوساخ قبل تثبيت الوحدة.
تأكد من أن جميع الأسلاك الميدانية محمية بشكل صحيح وموجهة بعيدًا عن مصادر EMI عالية للحفاظ على سلامة الإشارة.
تحقق من أن وصلات تكوين الإخراج أو إعدادات البرامج تتطابق مع متطلبات المحرك المحددة قبل التشغيل.
الأسئلة الشائعة
هل الوحدة 5461-644 H متوافقة مع جميع أنظمة MicroNet؟
تم تصميم الوحدة 5461-644 H خصيصًا لهياكل Woodward MicroNet و Netcon. يرجى التحقق من مراجعة أجهزتك وقائمة التوافق قبل التثبيت لضمان الاتصال الصحيح مع اللوحة الخلفية.
كيف أقوم بتكوين نطاق الإخراج؟
تدعم الوحدة نطاقات إخراج قابلة للتكوين (4-20 مللي أمبير أو 0-200 مللي أمبير). يتم التعامل مع التكوين عادةً عبر واجهة برامج النظام أو وصلات الأجهزة، اعتمادًا على المراجعة المحددة لنظام التحكم. راجع دليل نظامك للحصول على الإجراء الدقيق.
