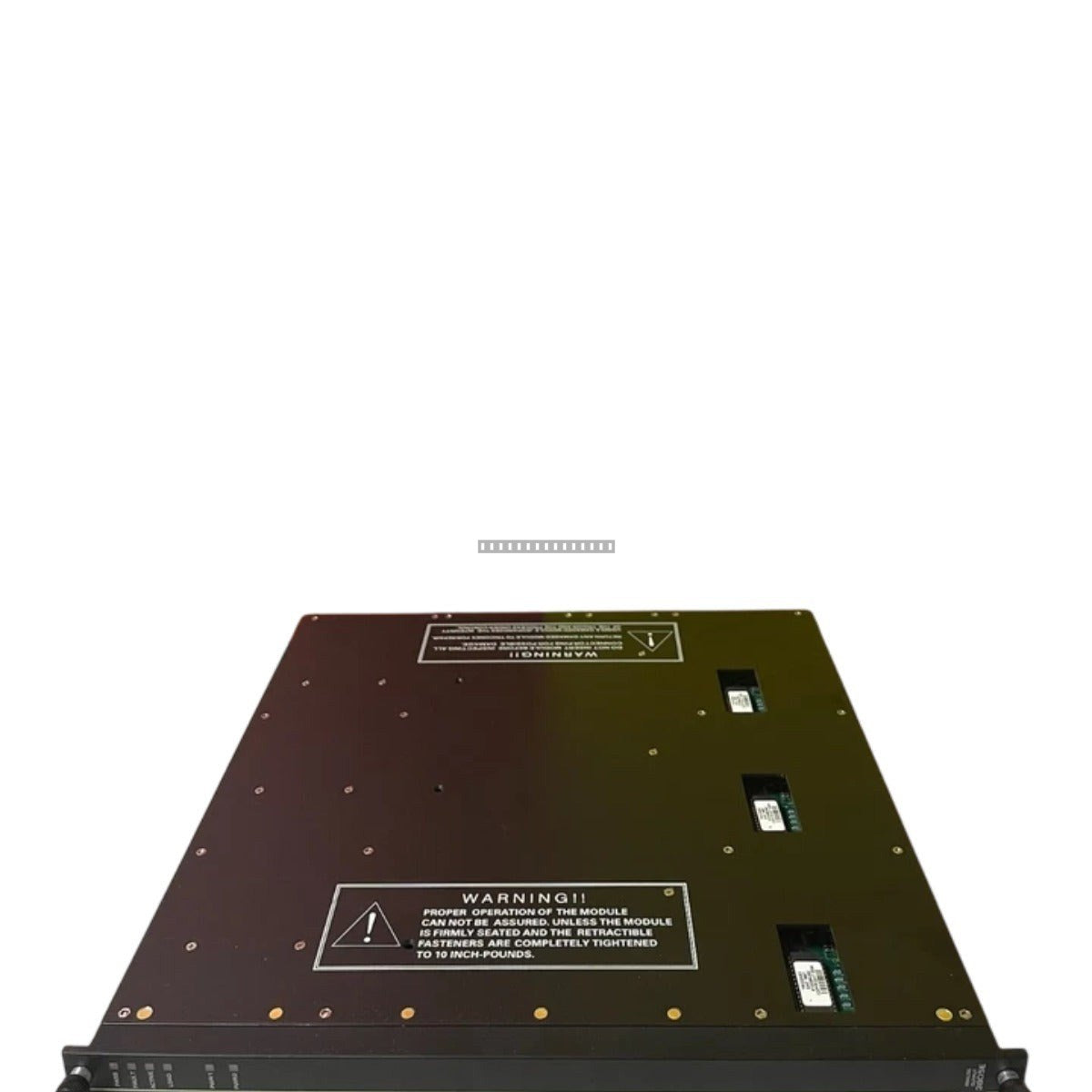

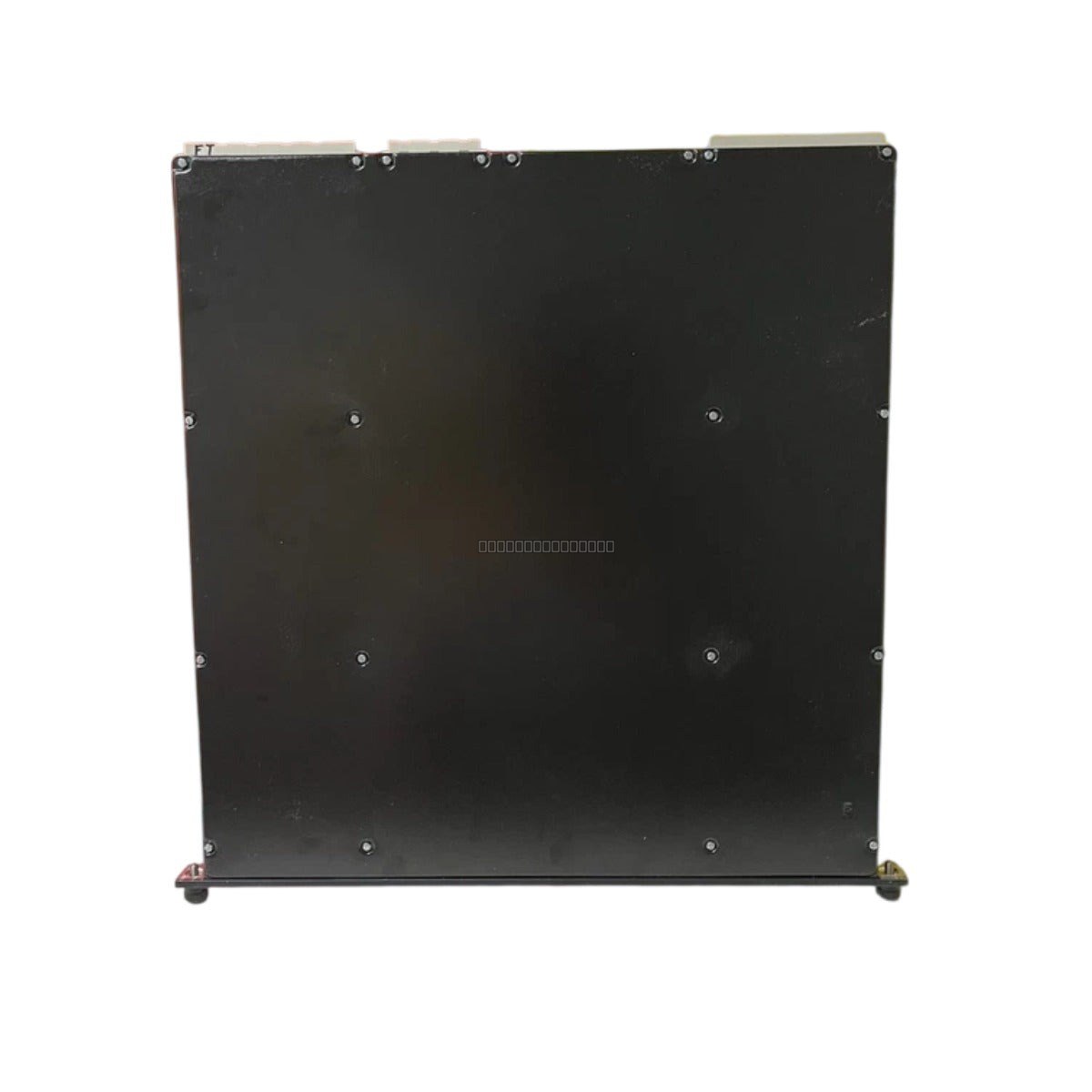

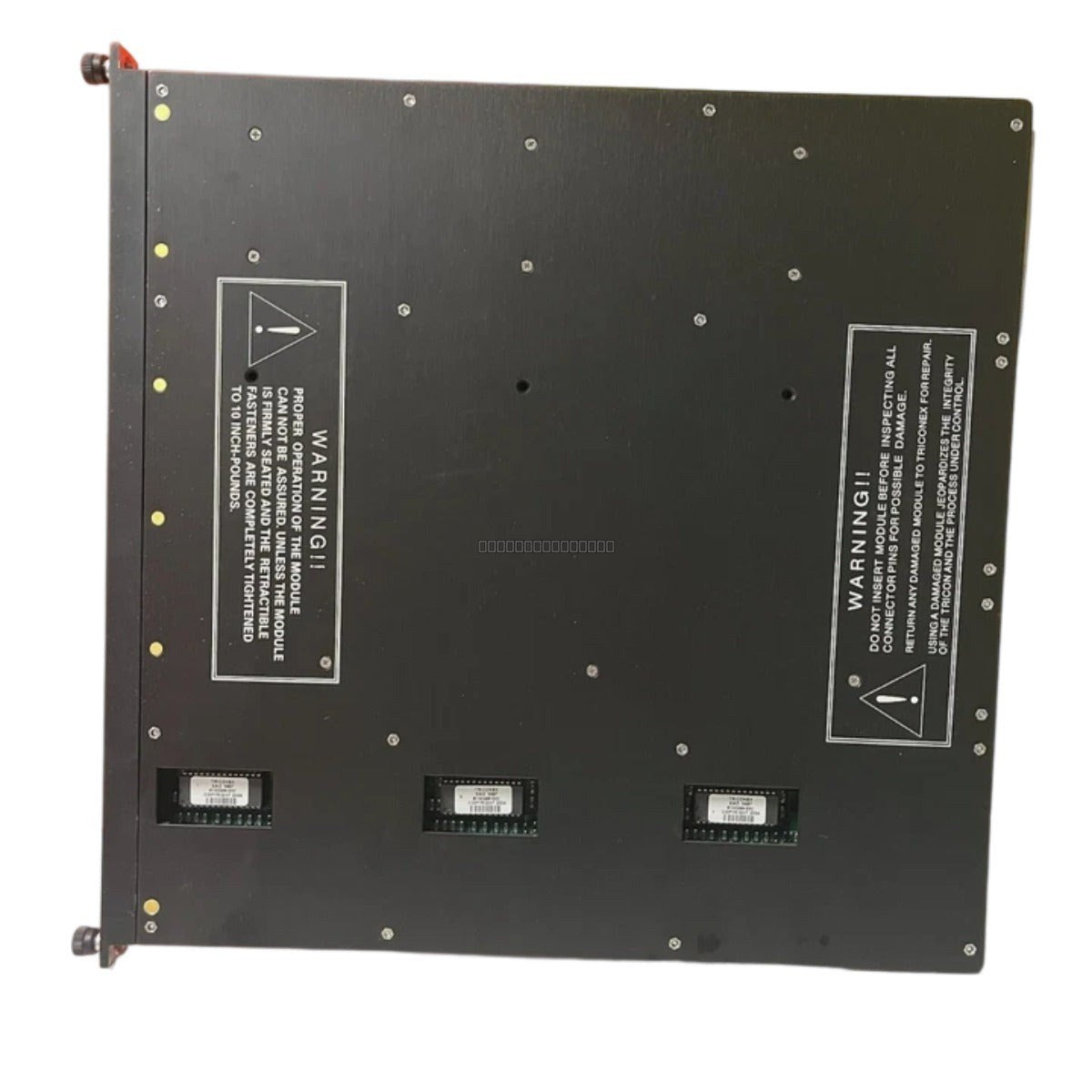

Triconex 3805EN هو وحدة إخراج تناظري عالية الموثوقية ومصممة لأنظمة السلامة المعيارية الثلاثية المتكررة (TMR). توفر هذه الوحدة المكونة من 8 نقاط إشارات تيار مستمر دقيقة تتراوح من 4 إلى 20 مللي أمبير لعناصر التحكم النهائية الحرجة، لتكون بمثابة مكون أساسي في أنظمة السلامة المجهزة (SIS) داخل القطاعات الصناعية عالية المخاطر بما في ذلك النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة. تم تصميم 3805EN للحفاظ على التشغيل المستمر ومقاومة الأعطال، مما يضمن بقاء حلقات السلامة الحرجة نشطة حتى في حالة حدوث أعطال داخلية في القنوات.
الميزات
هندسة معمارية ثلاثية معيارية متكررة (TMR) لتوفير توافر عالي وتحمل للأعطال.
8 قنوات إخراج مستقلة توفر إشارات تيار مستمر تتراوح من 4 إلى 20 مللي أمبير.
مصمم للدمج مع عناصر التحكم النهائية الحرجة مثل الصمامات والمشغلات.
التطبيقات
يُستخدم 3805EN في تطبيقات السلامة الحرجة حيث تكون استمرارية العملية إلزامية. تشمل التركيبات النموذجية أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)، وأنظمة إدارة الموقد (BMS)، وحلقات التحكم في العمليات الحرجة حيث يجب تجنب الأعطال الفردية لمنع الظروف الخطرة أو توقف المصنع غير المجدول.
المواصفات الفنية
العلامة التجارية
Triconex
النموذج
3805EN
نوع الوحدة
إخراج تناظري (8 نقاط)
نطاق الإخراج
4-20 مللي أمبير تيار مستمر
البنية
معمارية ثلاثية معيارية متكررة (TMR)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل النظام قبل إدخال الوحدة أو إزالتها من الهيكل.
تعامل مع الوحدة باستخدام ممارسات الحماية من التفريغ الكهروستاتيكي (ESD) المناسبة لمنع تلف الدوائر الداخلية.
تحقق من أن الوحدة مثبتة بالكامل في الفتحة المخصصة للرف لضمان الاتصال الصحيح باللوحة الخلفية.
تأكد من توجيه جميع أسلاك المجال وفقًا لمعايير السلامة الخاصة بالموقع، مع إبقاء كابلات الإشارة مفصولة عن مصادر الجهد العالي أو التداخل الكهرومغناطيسي العالي (EMI).
تحقق من التأريض الصحيح للهيكل وحماية كابلات الإشارة التناظرية للحفاظ على سلامة الإشارة وتقليل تداخل الضوضاء.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة 3805EN؟
تعد 3805EN وحدة إخراج تناظرية توفر إشارات تتراوح من 4 إلى 20 مللي أمبير للتحكم في العناصر النهائية مثل الصمامات أو المشغلات داخل نظام السلامة Triconex TMR.
هل هذه الوحدة قابلة للتبديل السريع؟
تم تصميم وحدات Triconex TMR عمومًا لدعم التبديل السريع داخل هيكل النظام؛ ومع ذلك، استشر دائمًا دليل صيانة النظام المحدد الخاص بك وإجراءات السلامة قبل إجراء الصيانة على نظام سلامة قيد التشغيل.
ما الذي توفره بنية TMR؟
تستخدم بنية TMR (الثلاثية المعيارية المتكررة) ثلاث قنوات متوازية ودائرة تصويت لضمان بقاء الإخراج دقيقًا ومتاحًا حتى لو تعرضت إحدى القنوات الثلاث لخطأ.
