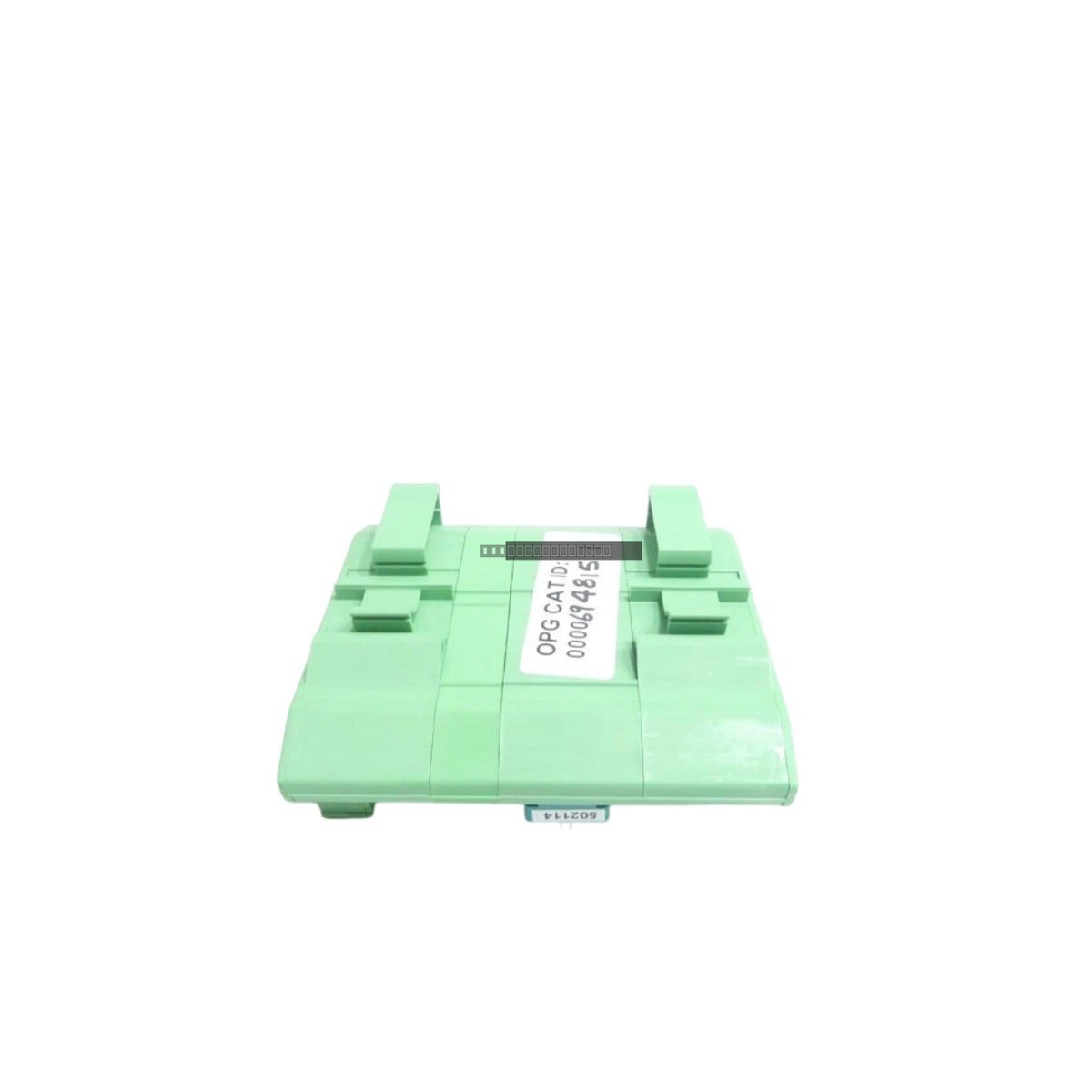

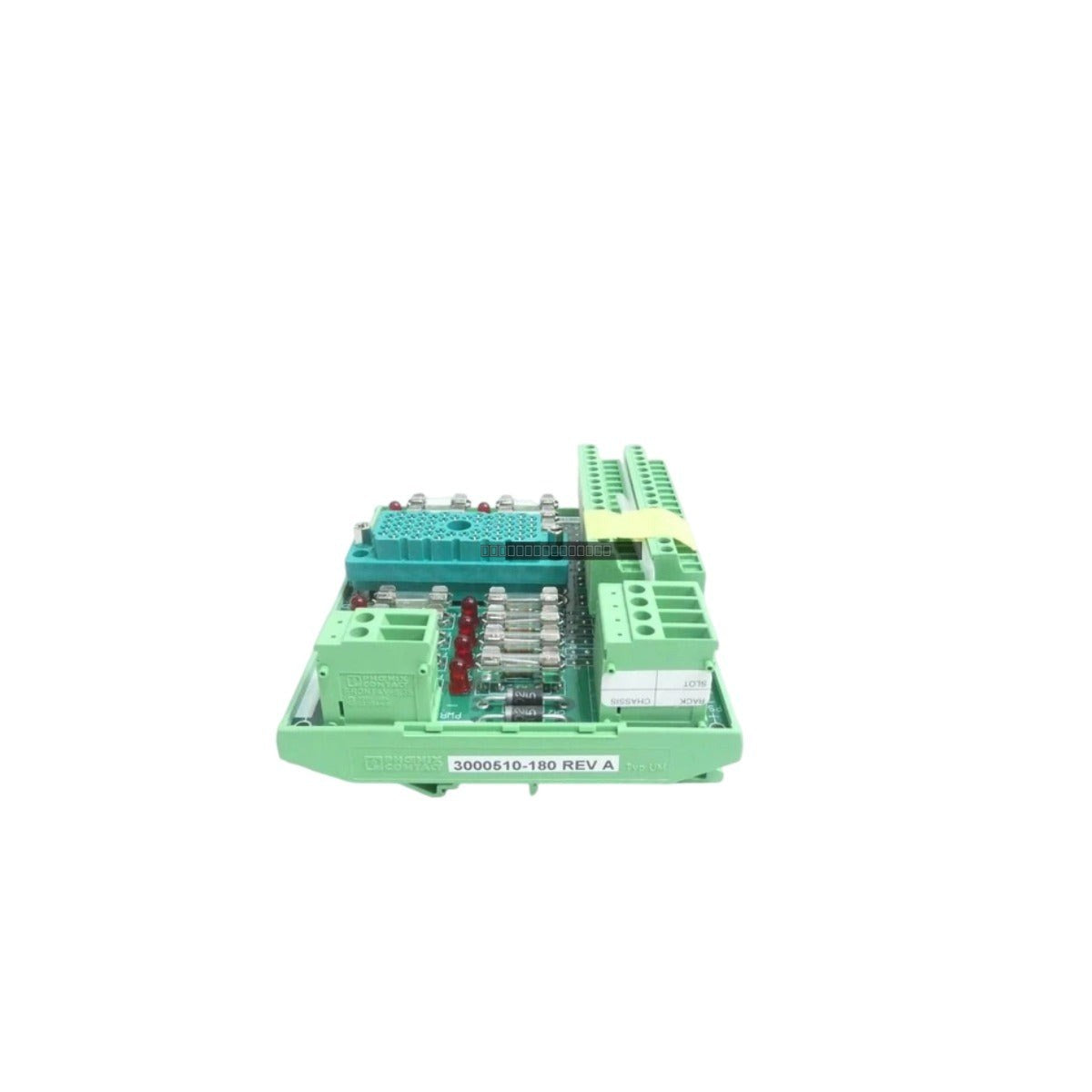

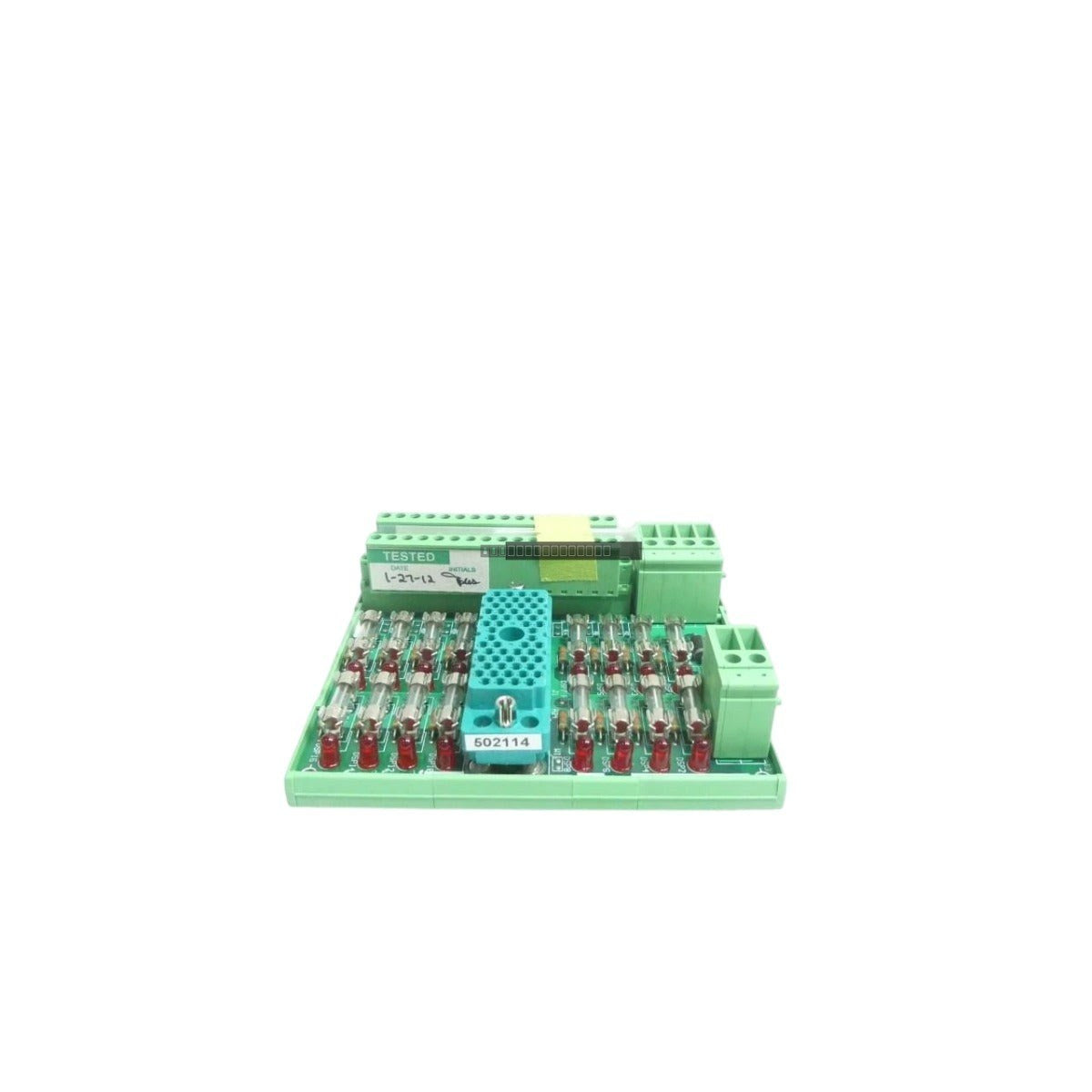

3000510-180 عبارة عن لوحة إنهاء عالية الموثوقية تم تصميمها لنظام السلامة الثلاثي المعياري الزائد (TMR) من Triconex. يعمل هذا المكون كواجهة مادية بين الأسلاك الميدانية ووحدات التحكم Tricon، مما يسهل توزيع الإشارة الآمنة لوظائف الأجهزة السلامة الحرجة. يتم نشرها على نطاق واسع في البيئات الصناعية عالية المخاطر مثل مصافي النفط والغاز، ومحطات المعالجة الكيميائية، ومرافق توليد الطاقة. من خلال توفير نقطة اتصال مستقرة ومنظمة لإشارات الإدخال/الإخراج، يبسط 3000510-180 إجراءات الصيانة ويعزز توفر النظام، مما يقلل بشكل فعال من مخاطر الانقطاعات العرضية ووقت التوقف التشغيلي في بيئات SIL 3.
الميزات
مصمم خصيصًا للتكامل مع أنظمة السلامة Triconex TMR.
تضمن بنية الدائرة السلبية عدم وجود زمن انتقال في نقل الإشارة.
تصميم طرفي عالي الكثافة مُحسّن للتلامس الكهربائي القوي.
مسارات تأريض مدمجة ومناطق حماية من زيادة التيار لتخفيف الضوضاء الكهربائية من جانب الحقل.
عامل شكل مدمج لتركيب فعال للخزانة وتوسيع النظام المعياري.
التطبيقات
تستخدم لوحة الإنهاء هذه في تطبيقات السلامة الحرجة حيث تتطلب توفرًا عاليًا وتحملًا للأخطاء. تشمل عمليات النشر النموذجية أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)، ومراقبة الحرائق والغاز، وأنظمة إدارة الموقد (BMS)، وأنظمة حماية الضغط عالية التكامل (HIPPS) في قطاعي البتروكيماويات والطاقة.
المواصفات الفنية
النموذج
3000510-180
العلامة التجارية
Triconex (شنايدر إلكتريك)
نوع المنتج
لوحة إنهاء
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
دعم الإشارة
إدخال/إخراج تناظري ورقمي
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام التحكم قبل تثبيت أو إزالة لوحة الإنهاء.
قم بتركيب اللوحة في بيئة نظيفة وجافة وخالية من الاهتزازات داخل خزانة صناعية.
استخدم كبلات محمية لتوصيلات الحقل لتقليل التداخل الكهرومغناطيسي (EMI).
تأكد من توصيل جميع مسارات التأريض بإحكام بالناقل الأرضي المشترك للخزانة للحفاظ على سلامة الإشارة.
اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس مكونات اللوحة.
تحقق من أن جميع الأسلاك الميدانية قد تم إنهاؤها بشكل صحيح وفحص عزم الدوران وفقًا لمعايير الموقع قبل تطبيق الطاقة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ 3000510-180؟ تعمل كلوحة واجهة سلبية لتوصيل أسلاك أجهزة القياس الميدانية بوحدات الإدخال/الإخراج من Triconex، مما يوفر مسار إشارة موثوق ومنظم.
هل هذه اللوحة متوافقة مع جميع أنظمة Triconex؟ تم تصميم 3000510-180 لتكوينات Triconex TMR محددة. تحقق دائمًا من قائمة توافق أجهزة نظامك أو متطلبات وحدة الإدخال/الإخراج المحددة قبل التثبيت.
