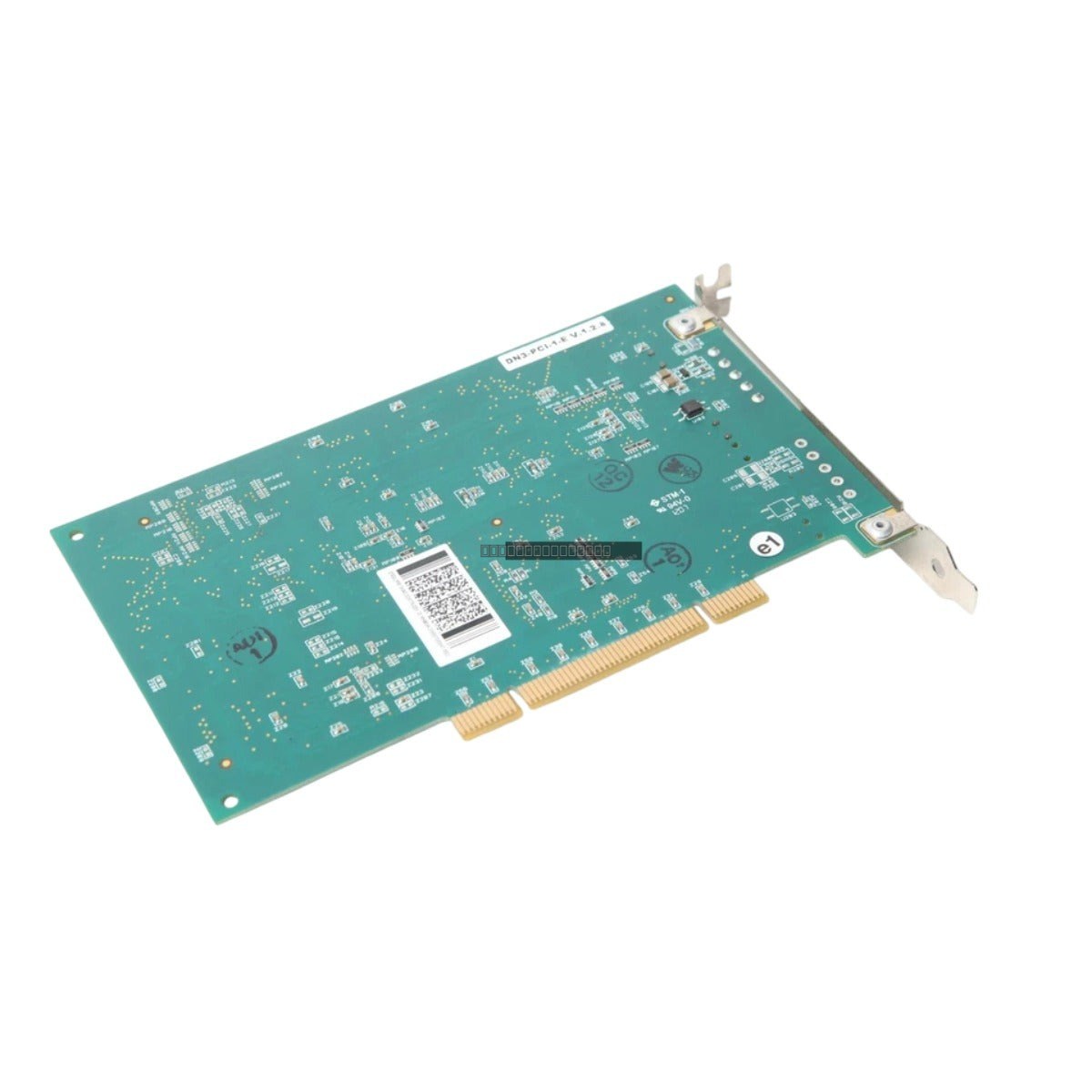

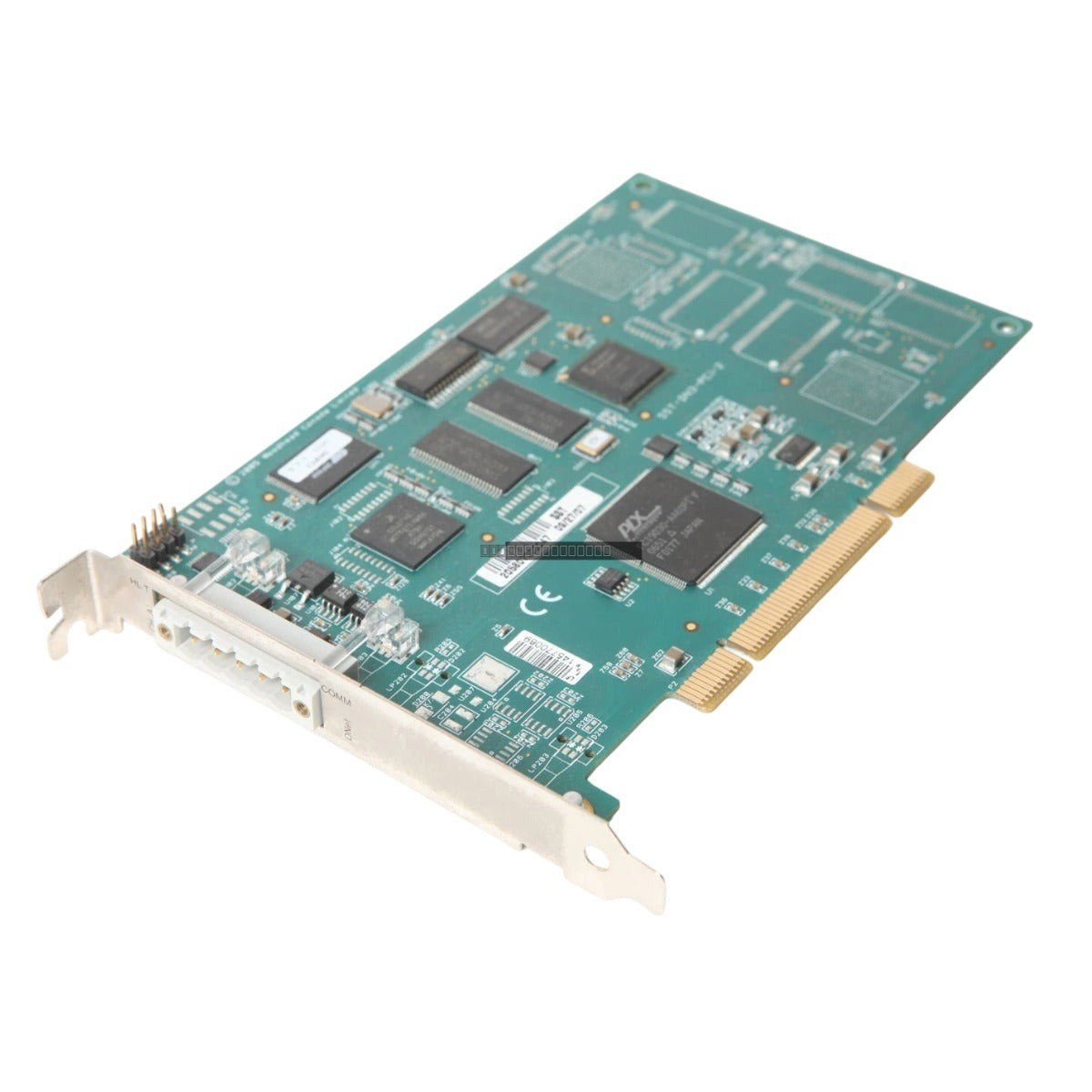

تعد Woodward SST-DN3-PCI-1-E بطاقة واجهة DeviceNet أحادية القناة عالية الأداء، مصممة لأنظمة التحكم الصناعية القائمة على الكمبيوتر الشخصي. من خلال العمل كمعالج اتصال ذكي، تقوم هذه البطاقة بتفريغ مهام إدارة الشبكة من وحدة المعالجة المركزية المضيفة، مما يقلل بشكل كبير من زمن انتقال النظام ويعزز الموثوقية الكلية للشبكة. وهي مصممة لتوفير جسر قوي بين محطات العمل الصناعية وأجهزة DeviceNet الطرفية، مما يضمن تبادلًا مستقرًا للبيانات في بيئات التصنيع والسيارات المتطلبة.
الميزات
اتصال DeviceNet أحادي القناة.
هندسة PCI عالمية تدعم إشارات 3.3 فولت و 5 فولت لتوافق واسع مع اللوحات الأم.
تقوم بتفريغ معالجة بروتوكول الشبكة من وحدة المعالجة المركزية المضيفة لتحسين أداء النظام.
تدعم معدلات بيانات DeviceNet القياسية 125 و 250 و 500 كيلوبت في الثانية.
متوافقة مع واجهات البرامج القياسية بما في ذلك OPC و DLL و LIB.
تستخدم طبقة مادية قائمة على CAN لضمان سلامة إشارة عالية.
التطبيقات
تُستخدم بطاقة الواجهة هذه عادةً في تطبيقات الأتمتة الصناعية التي تتطلب اتصال DeviceNet موثوقًا به، بما في ذلك خطوط تجميع السيارات، وأنظمة التحكم الروبوتية، ومراقبة عمليات التصنيع عالية السرعة.
المواصفات الفنية
النموذج
SST-DN3-PCI-1-E
العلامة التجارية
Woodward (SST)
القنوات
1
واجهة الناقل
PCI عالمي (3.3 فولت / 5 فولت)
معدلات البيانات
125، 250، 500 كيلوبت في الثانية
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
إرشادات التثبيت
تأكد من إيقاف تشغيل النظام المضيف قبل إدخال بطاقة PCI أو إزالتها.
امسك البطاقة من حوافها لمنع تلف المكونات الحساسة بسبب التفريغ الكهروستاتيكي (ESD).
تأكد من تثبيت البطاقة بإحكام في فتحة PCI وتأمينها ببرغي التثبيت لمنع مشاكل الاهتزاز الميكانيكي.
تحقق من أن جهد ناقل PCI (3.3 فولت أو 5 فولت) يتطابق مع تكوين اللوحة الأم.
وجه كابلات شبكة DeviceNet بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
ما هي واجهات البرامج التي تدعمها SST-DN3-PCI-1-E؟
تدعم البطاقة واجهات البرامج الصناعية القياسية، بما في ذلك OPC و DLL و LIB، مما يتيح التكامل المرن في تطبيقات التحكم المخصصة.
هل تتطلب هذه البطاقة جهد PCI معين؟
تتميز البطاقة بتصميم PCI عالمي يدعم إشارات 3.3 فولت و 5 فولت، مما يجعلها متوافقة مع معظم لوحات الأم لمحطات العمل الصناعية القياسية.
