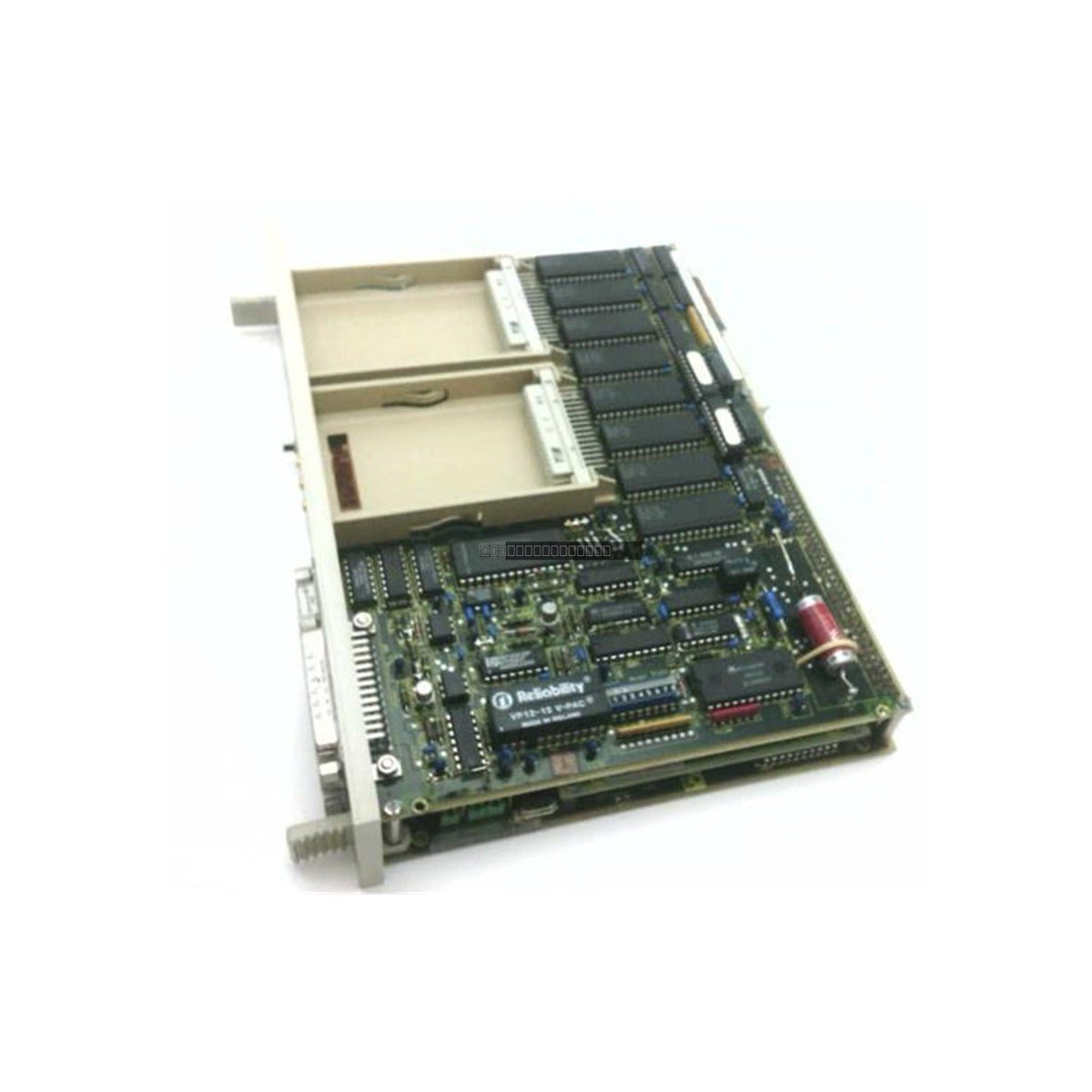

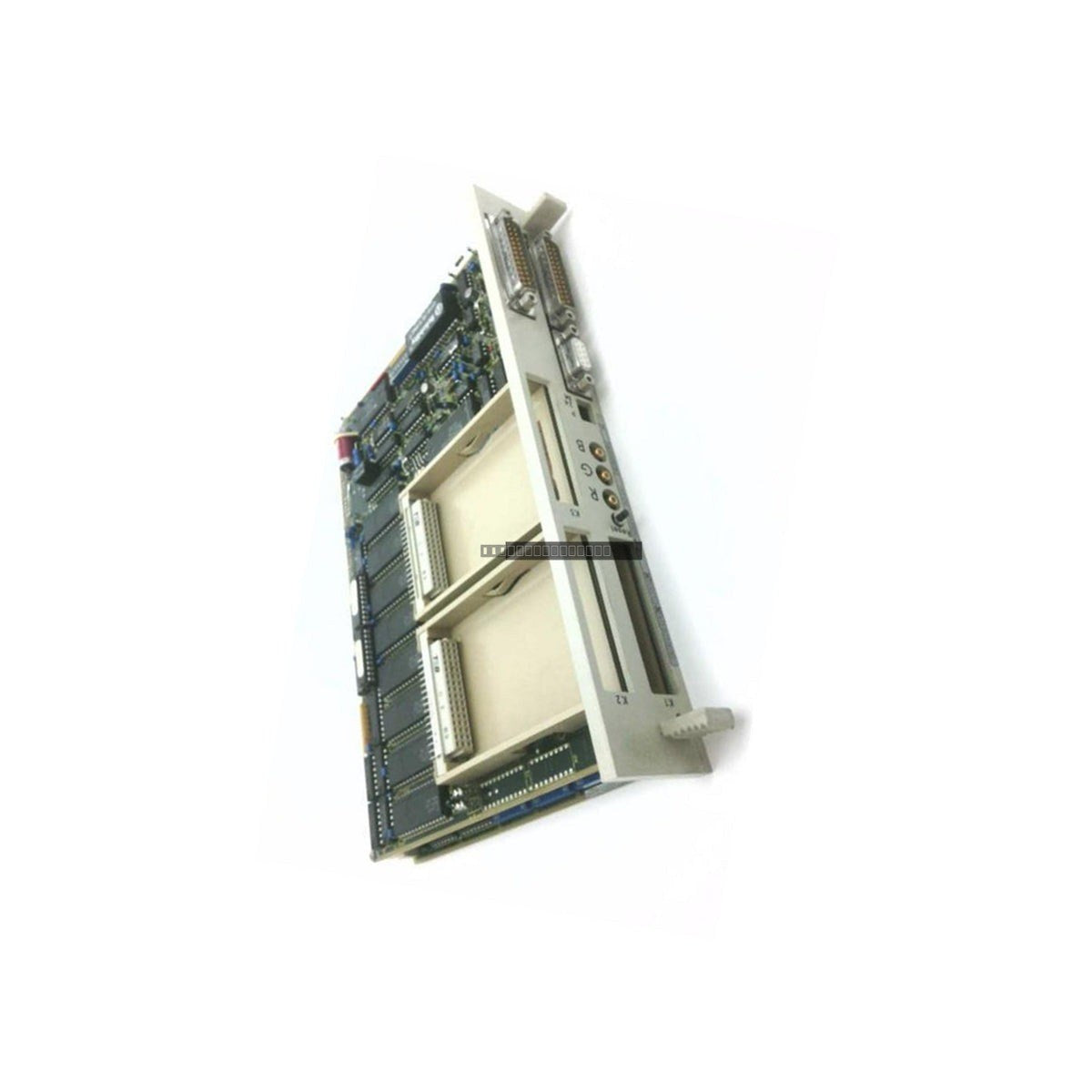

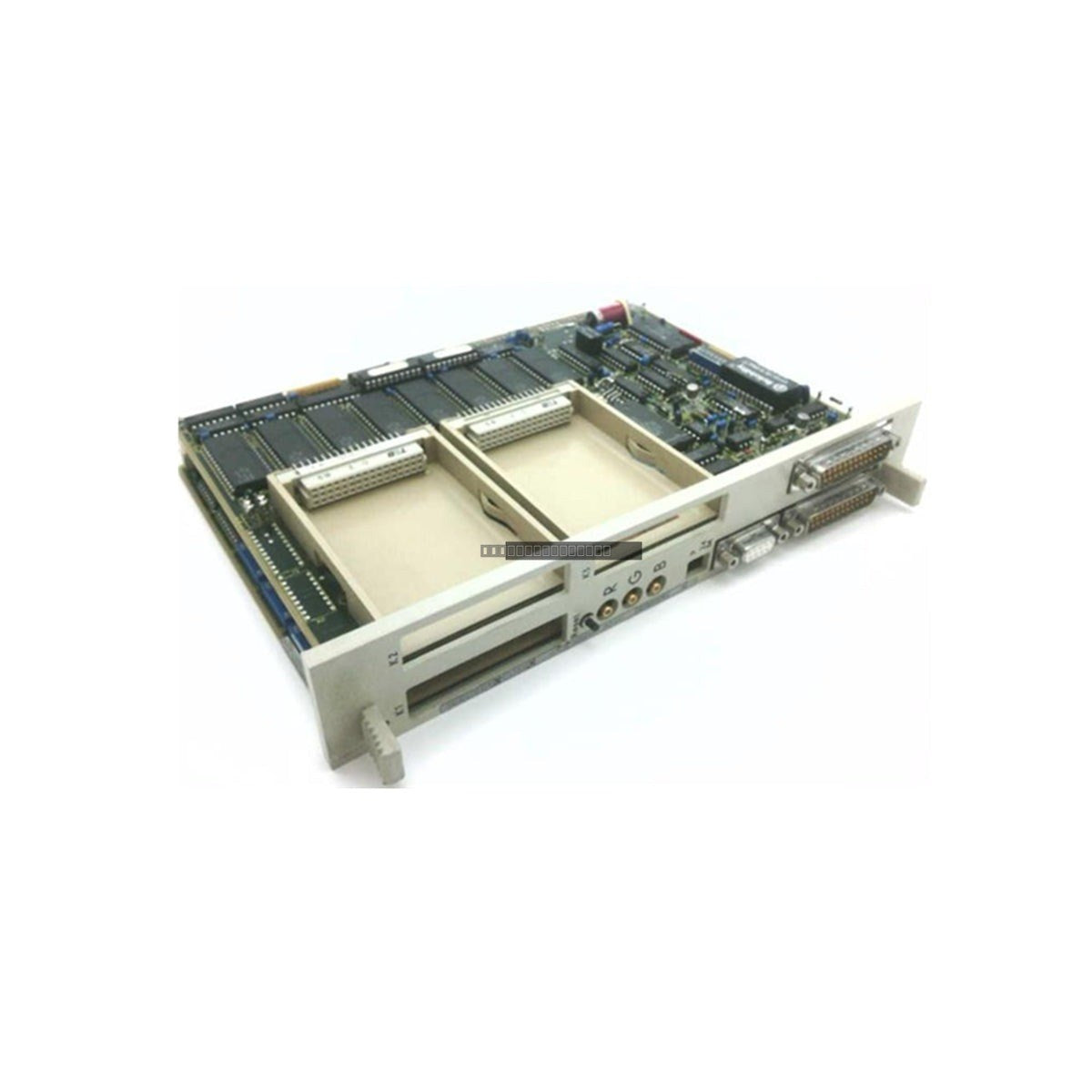

وحدة Siemens 6FM1470-3CA21 هي وحدة عرض وواجهة متخصصة مصممة لعائلة المعالجات الذكية SIMATIC S5. صُممت هذه الوحدة خصيصًا لمعالج تحديد المواقع WF470، وتسهل المراقبة في الوقت الفعلي، وتحديد المعلمات، وملاحظات التشخيص لتطبيقات التحكم في الحركة الصناعية. من خلال توفير واجهة مشغل مباشرة، تمكّن الوحدة الإدارة الفعالة لتسلسلات تحديد المواقع المعقدة في بيئات مثل تصنيع المعادن، والتجميع عالي السرعة، ومناولة المواد.
الميزات
واجهة عرض مدمجة لمعالجات تحديد المواقع WF470
ذاكرة وصول عشوائي داخلية بسعة 56 كيلوبايت لتسجيل البيانات المحلية وتخزين التسلسلات مؤقتًا
ثلاث فتحات فعلية لتوسيع وحدة الذاكرة القابل للتطوير
اتصال لوحة أم عالية السرعة للتحكم الحتمي في الحركة
مصممة للاندماج السلس مع أنظمة SIMATIC S5 القائمة على الرفوف
التطبيقات
تستخدم هذه الوحدة بشكل أساسي في أنظمة التصنيع الآلي التي تتطلب تحكمًا دقيقًا في الحركة متعددة المحاور. يتم نشرها عادةً في البيئات الصناعية شديدة التحمل حيث تكون التغذية الراجعة التشخيصية السريعة وتحديد معلمات العملية المحلية ضروريين للحفاظ على وقت تشغيل النظام والكفاءة التشغيلية.
المواصفات الفنية
الموديل
6FM1470-3CA21
السلسلة
المعالجات الذكية SIMATIC S5
الذاكرة الداخلية
56 كيلوبايت ذاكرة وصول عشوائي
توسيع الذاكرة
3 فتحات
استهلاك الطاقة
15 واط
درجة حرارة التشغيل
0 درجة مئوية إلى 55 درجة مئوية
التركيب
تجميع رف S5 القياسي
الاتصال
واجهة ناقل WF470 خاصة
إرشادات التثبيت
تأكد من فصل الطاقة عن رف SIMATIC S5 قبل تثبيت أو إزالة الوحدة لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بشكل صحيح في الفتحة المخصصة لرف S5 لضمان اتصال لوحة الأم بشكل صحيح.
حافظ على مسافة كافية داخل الخزانة للسماح بالتهوية المناسبة وتبديد الحرارة، مع الحفاظ على درجة الحرارة المحيطة ضمن نطاق 0 درجة مئوية إلى 55 درجة مئوية.
تعامل معها باحتياطات التفريغ الكهروستاتيكي القياسية لحماية المكونات الداخلية الحساسة.
تأكد من تثبيت جميع وحدات الذاكرة بإحكام في فتحاتها قبل تشغيل النظام.
الأسئلة الشائعة
س: هل هذه الوحدة متوافقة مع الأنظمة غير S5؟ ج: لا، تم تصميم 6FM1470-3CA21 خصيصًا لهندسة رف Siemens SIMATIC S5 ومعالج تحديد المواقع WF470.
س: هل يمكن توسيع سعة الذاكرة؟ ج: نعم، تتميز الوحدة بثلاث فتحات فعلية مصممة لاستيعاب وحدات ذاكرة إضافية لزيادة سعة التخزين.
