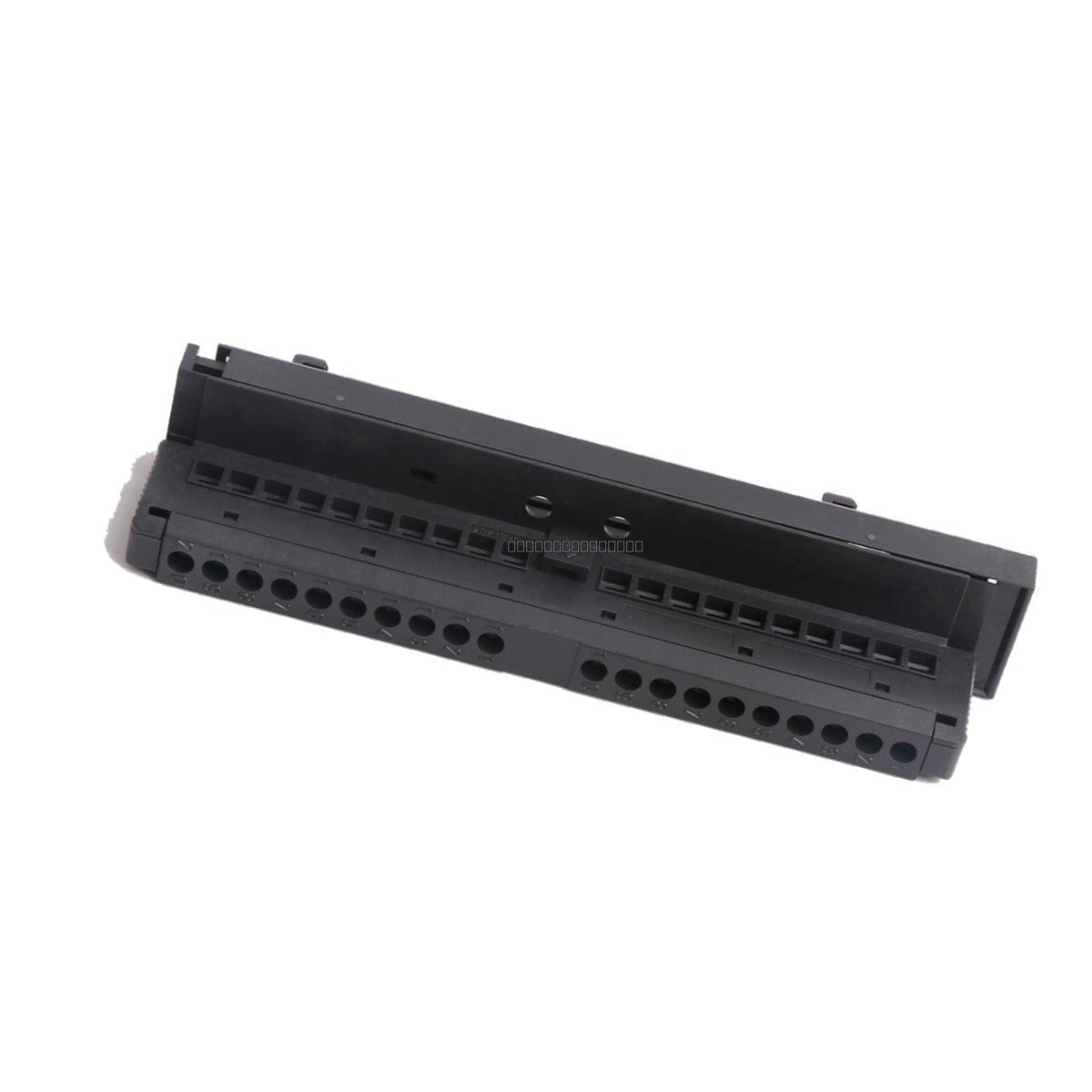

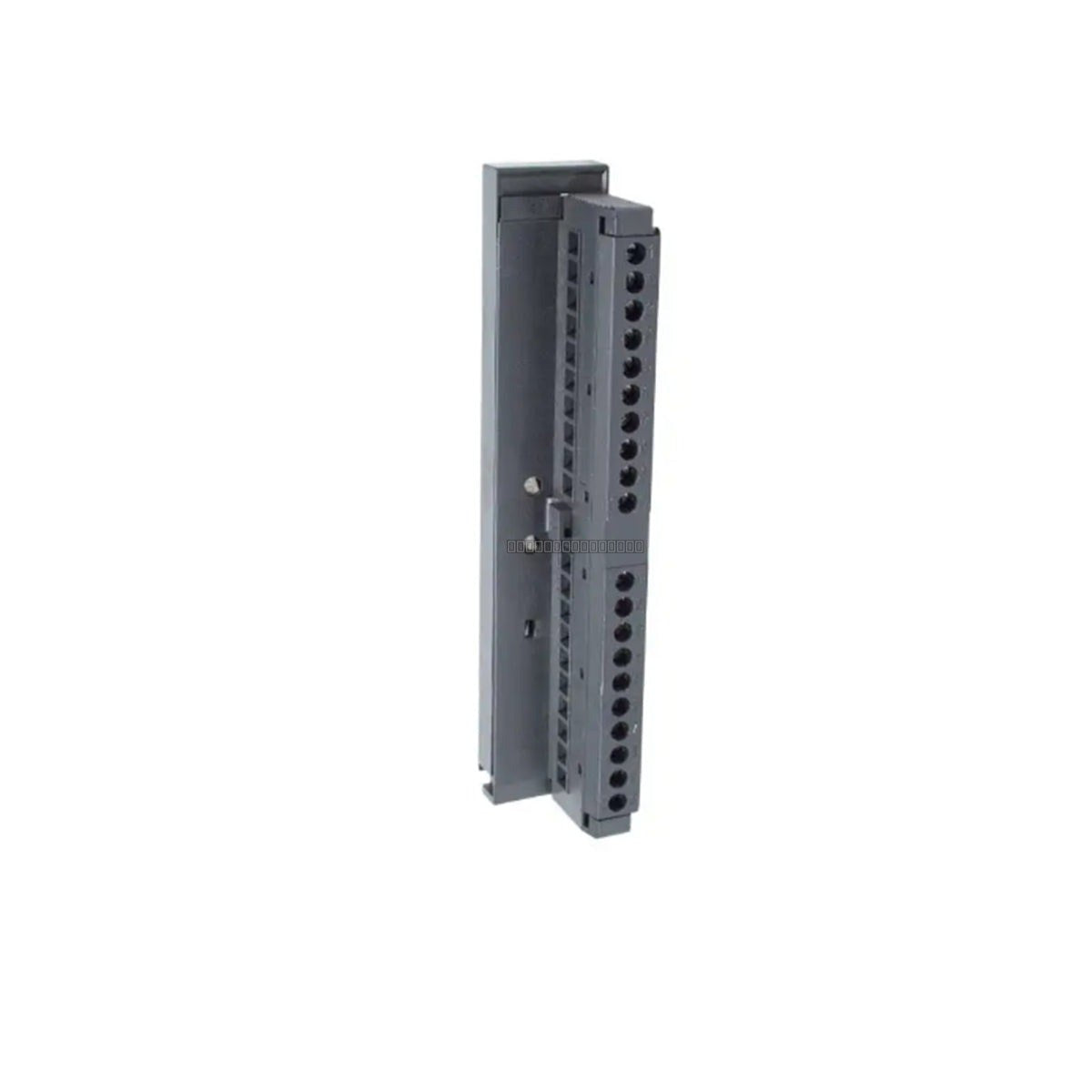

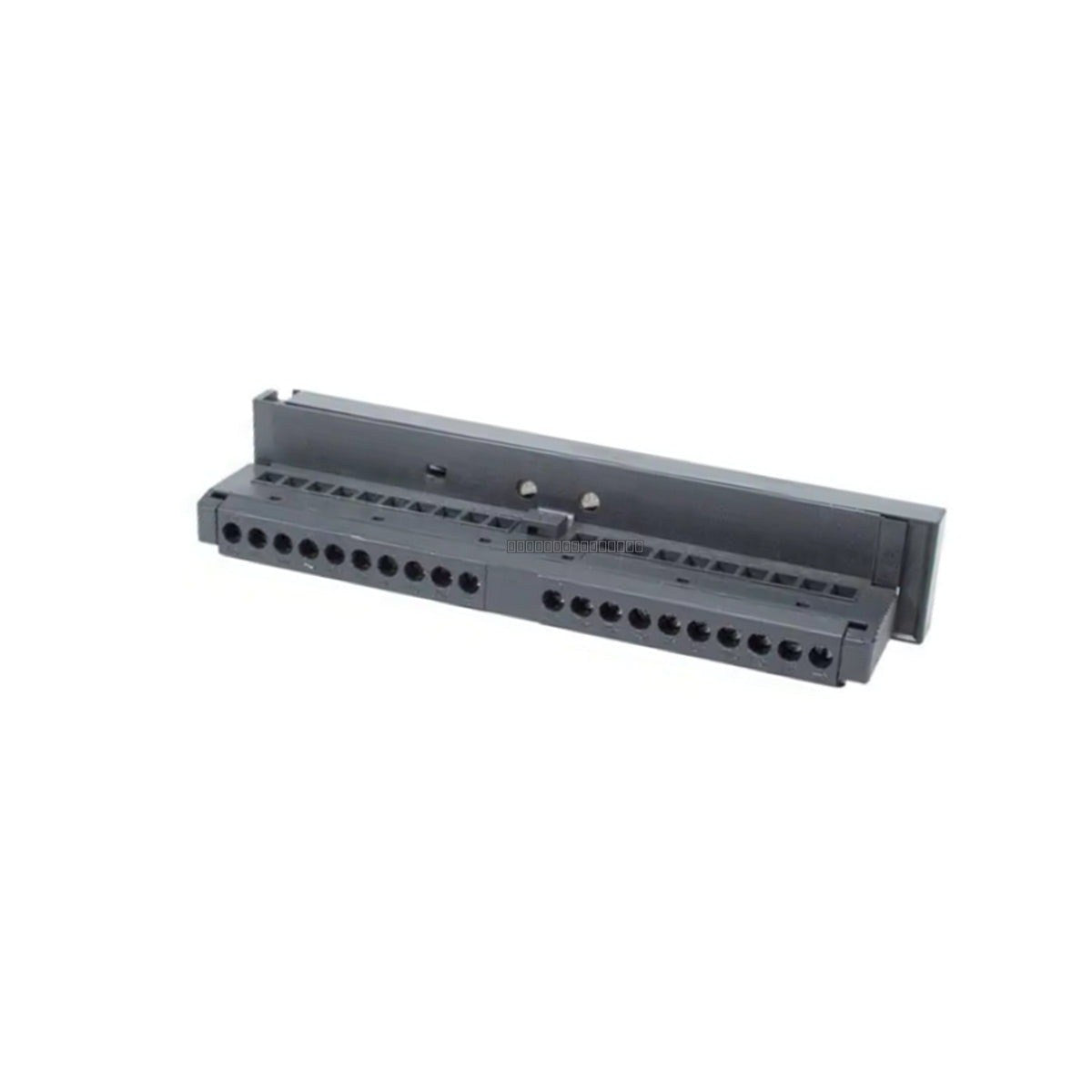

الموصل الأمامي Siemens 6ES7392-1AJ00-0AA0 هو موصل أمامي 20 سنًا مصمم لمنصة PLC SIMATIC S7-300. وهو بمثابة الواجهة المادية الأساسية بين أسلاك الحقل ووحدات إشارة S7-300، بما في ذلك وحدات الإدخال الرقمي والإخراج الرقمي والإدخال التناظري والإخراج التناظري. يتميز هذا الموصل بأطراف من النوع اللولبي، مما يسهل التوصيلات الكهربائية الآمنة والموثوقة لبيئات الأتمتة الصناعية.
الميزات
تكوين 20 سنًا لإنهاء الإدخال/الإخراج عالي الكثافة
تصميم طرف لولبي لتوصيلات قوية ومقاومة للاهتزاز
يدعم مقاطع الموصل من 0.25 مم² إلى 1.5 مم²
تشفير ميكانيكي مدمج لمنع إدخال الوحدة بشكل غير صحيح
تتيح الأسلاك ذات الوصول الأمامي استبدال الوحدة بسرعة دون فصل الأسلاك الفردية للحقل
تخفيف إجهاد مدمج لإدارة الكابلات المنظمة
التطبيقات
أتمتة التصنيع وخطوط التجميع
التحكم في العمليات في معالجة المياه ومياه الصرف الصحي
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة إدارة المباني
معدات الجرعات الكيميائية وتجهيز الأغذية والمشروبات
التحكم العام في الماكينات ومناولة المواد
المواصفات الفنية
طراز المنتج
6ES7392-1AJ00-0AA0
طريقة الاتصال
أطراف لولبية
عدد الأقطاب
20
مقطع الموصل
من 0.25 مم² إلى 1.5 مم²
عزم الشد
0.4 إلى 0.7 نيوتن متر
طول الموصل المجرد
6 مم
درجة حرارة التشغيل
-20 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
رمز التعريفة الجمركية
8537101190
إرشادات التركيب
تأكد من إيقاف تشغيل نظام PLC قبل إدخال أو إزالة الموصل الأمامي من أي وحدة.
قم بتجريد الأسلاك إلى 6 مم بالضبط لضمان التثبيت الصحيح داخل كتلة الأطراف.
استخدم مفك براغي مخروطي الشكل بعرض شفرة من 3 إلى 3.5 مم لضبط براغي الأطراف.
شد البراغي إلى نطاق عزم الدوران المحدد من 0.4 إلى 0.7 نيوتن متر؛ لا تفرط في الشد لتجنب إتلاف الخيوط البلاستيكية.
استخدم الحزام البلاستيكي المدمج لتخفيف الإجهاد لمنع الإجهاد الميكانيكي على وصلات الأطراف.
تحقق من محاذاة عناصر التشفير الميكانيكية بشكل صحيح قبل توصيل الموصل بالوحدة.
الأسئلة الشائعة
هل يحتوي هذا الموصل على آلية تشفير لمنع إدخاله في الوحدة الخاطئة؟
نعم، يتضمن عناصر تشفير ميكانيكية تمنع الموصل فعليًا من التوصيل بنوع وحدة غير متوافق، مما يضمن السلامة أثناء الصيانة.
هل يمكنني استبدال وحدة S7-300 المعيبة دون إعادة توصيل الأسلاك؟
نعم، تم تصميم الموصل الأمامي ليتم فصله عن الوحدة المعيبة وإعادة توصيله بالوحدة البديلة، مما يقلل بشكل كبير من وقت التوقف عن العمل وأخطاء الأسلاك المحتملة.
ما هي أنواع الأسلاك المدعومة؟
تقبل الأطراف الموصلات الصلبة والمرنة من 0.25 مم² إلى 1.5 مم²، مع أو بدون أطراف. وهي تدعم موصلًا واحدًا لكل طرف أو موصلين في حلقة مشتركة يصل مجموعها إلى 1.5 مم².
