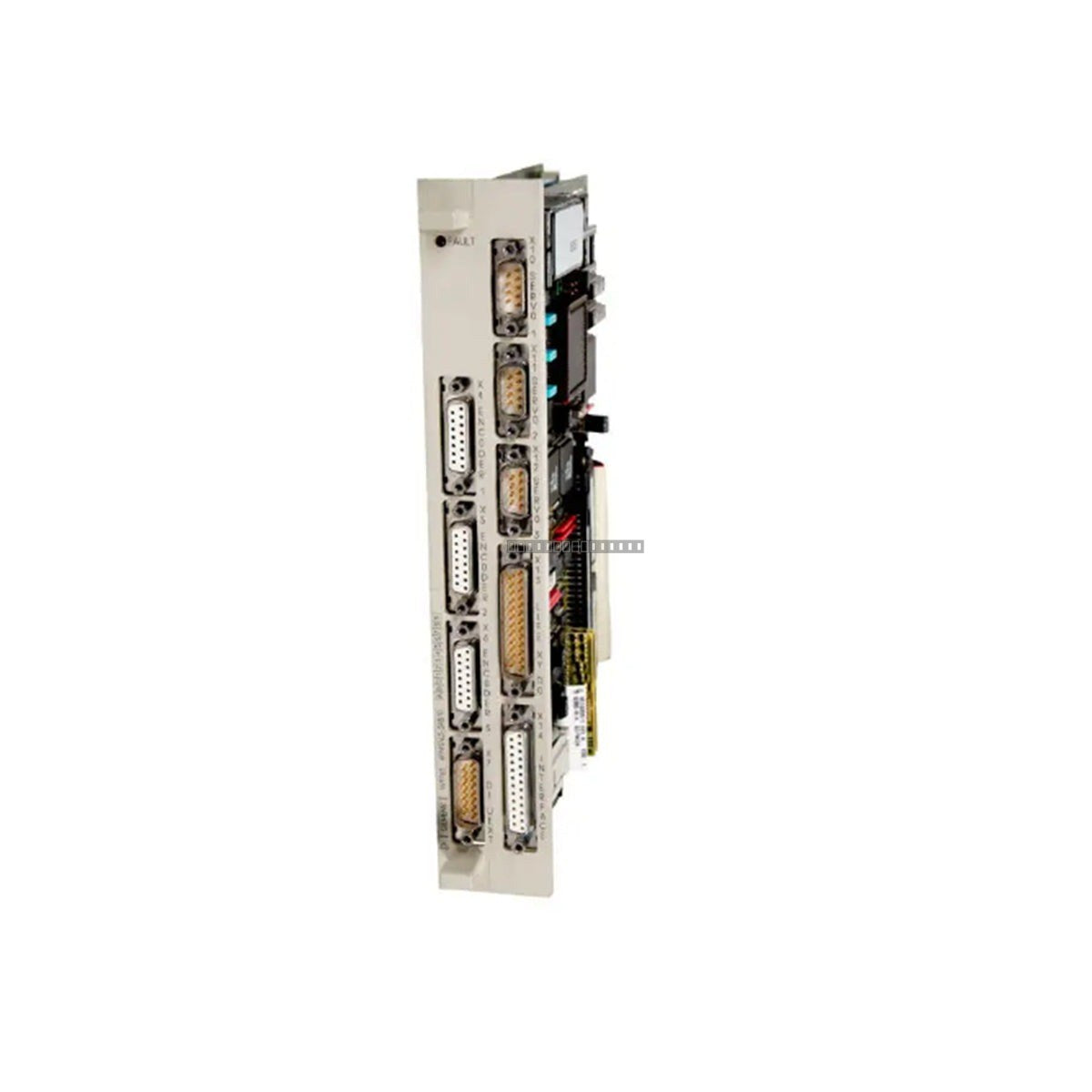

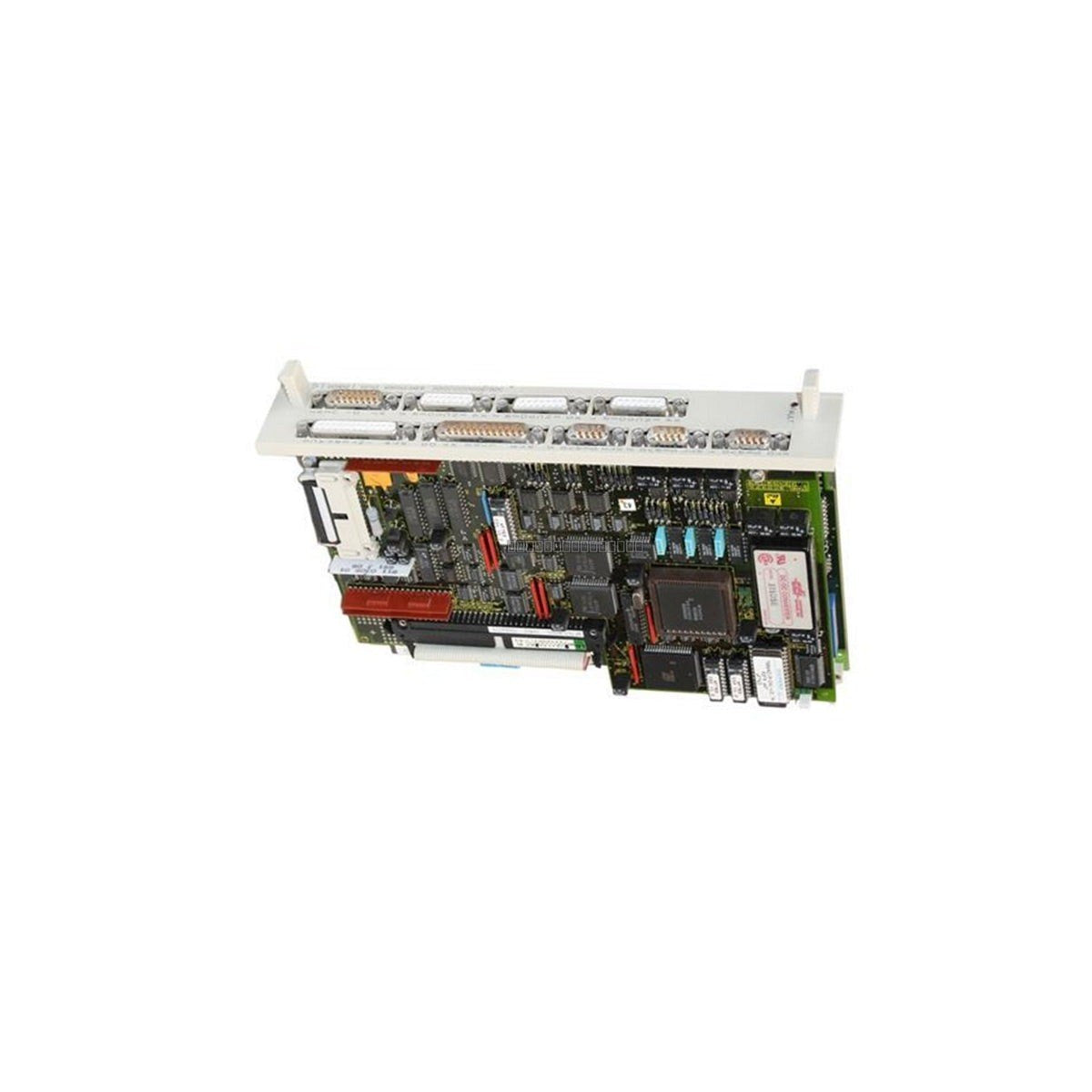

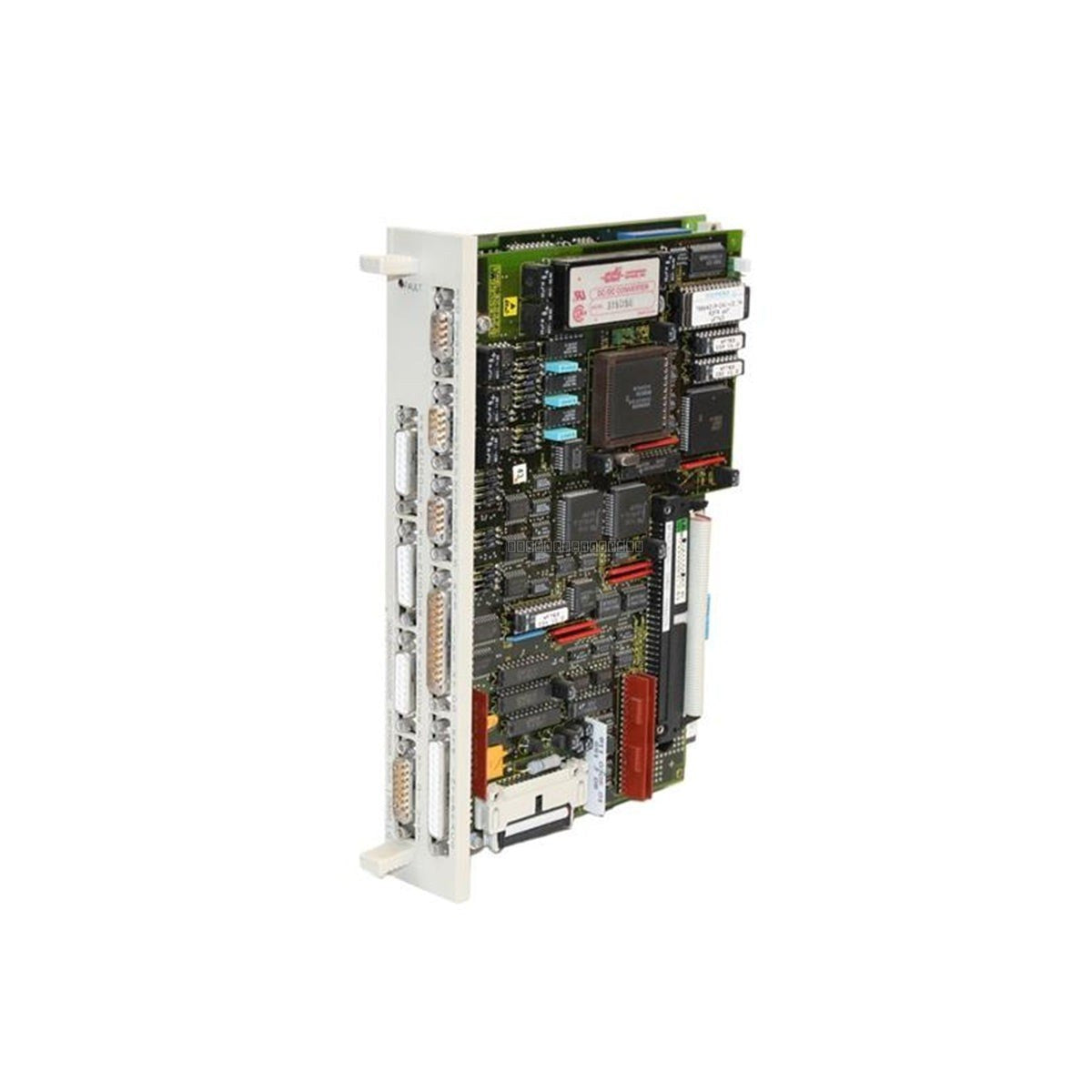

وحدة 6FM1 763-3AB10 (WF 763) هي وحدة تحكم طاقة صناعية متخصصة مصممة للتكامل ضمن وحدات أتمتة Siemens Simatic S5-135U و S5-155U. تعمل هذه الوحدة كنظام مخصص لتقييم التثبيت والمفاصل، وتوفر تحكمًا في عزم الدوران في الوقت الفعلي، ومراقبة الدوران، وتحليل الخضوع. من خلال تنفيذ حسابات عالية السرعة بشكل مستقل عن المعالج المركزي، تضمن الوحدة الدقة في بيئات التجميع الحرجة، مثل تصنيع السيارات والفضاء، حيث تكون سلامة المثبتات أمرًا بالغ الأهمية.
الميزات
الإشراف المتقدم على الشد: يدعم المراقبة ثنائية الوضع، والانتقال بين التحكم في عزم الدوران واكتشاف نقطة الخضوع لضمان بقاء المثبتات ضمن الحدود المرنة.
معالجة المنطق المستقلة: تتتبع الأجهزة المحلية تدرجات عزم الدوران ومتجهات الزوايا بمعدلات أخذ عينات عالية، مما يقلل من الاعتماد على دورات ناقل اللوحة الخلفية.
تكامل النظام: مصمم للتركيب بعرض فتحتين في رفوف S5، مما يسمح بالاتصال السلس وإرسال إشارات الأعطال المتزامنة مع وحدة المعالجة المركزية المضيفة.
الكشف عن الأعطال عالي السرعة: يتيح التعرف الفوري على عيوب المفاصل لمنع إنتاج تجميعات خارج المواصفات وتقليل وقت التوقف.
المواصفات الفنية
النموذج
6FM1 763-3AB10 (WF 763)
العلامة التجارية
سيمنز
السلسلة
Simatic S5-135U / S5-155U
نوع الوحدة
وحدة تحكم بالطاقة / وحدة تحكم بالمثبتات
عرض الفتحة
عرض فتحتين
منهجية التحكم
التحكم في عزم الدوران والدوران والخضوع
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
استهلاك الطاقة
2.2 أمبير عند 5 فولت تيار مستمر (اللوحة الخلفية)
إرشادات التثبيت
تثبيت الوحدة: تأكد من تثبيت الوحدة بالكامل في الموضع المخصص بفتحتين داخل رف S5 للحفاظ على التلامس الصحيح للوحة الخلفية.
سلامة الطاقة: افصل دائمًا الطاقة عن اللوحة الخلفية للرف قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
البيئة: حافظ على تهوية كافية حول الوحدة لضمان بقاء درجات حرارة التشغيل ضمن النطاق من 0 إلى 55 درجة مئوية.
المناولة: التزم باحتياطات التفريغ الكهربائي الساكن (ESD) القياسية عند مناولة الوحدة لحماية الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة 6FM1 763-3AB10؟
هذه الوحدة هي وحدة تحكم مثبتات مخصصة لأنظمة Siemens S5، وتستخدم لمراقبة والتحكم في عزم الدوران، والدوران، والخضوع أثناء عمليات التجميع الصناعية.
هل هذه الوحدة متوافقة مع أنظمة S7 الحديثة؟
لا، هذه الوحدة مصممة خصيصًا لهياكل الرفوف القديمة Simatic S5-135U و S5-155U.
ماذا تفعل الوحدة إذا تم اكتشاف خلل في المفصل؟
تقوم الوحدة بتحليل مستقل وعالي السرعة وتقدم إشارات أعطال فورية إلى وحدة المعالجة المركزية المضيفة لإيقاف العملية ومنع أخطاء التجميع.
