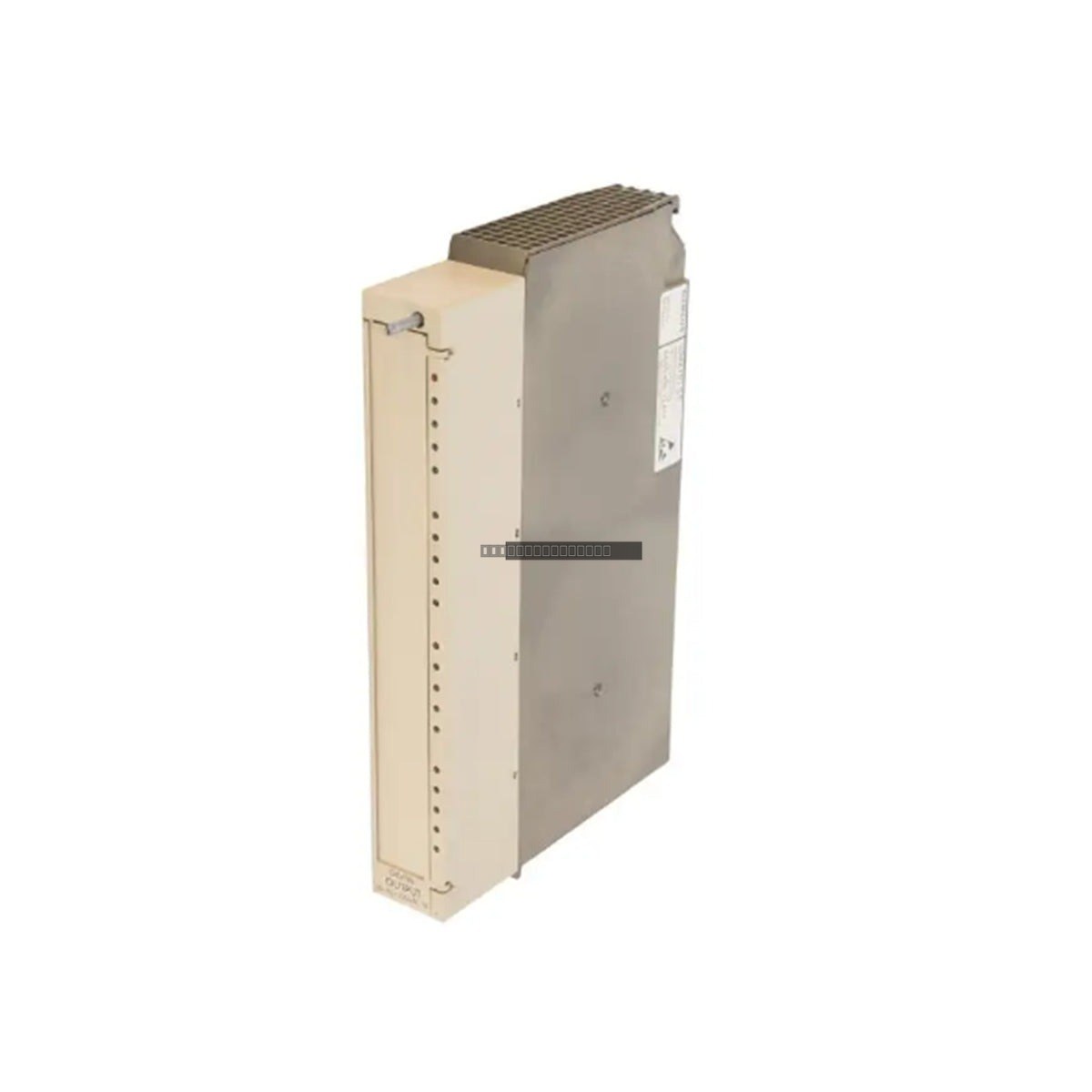

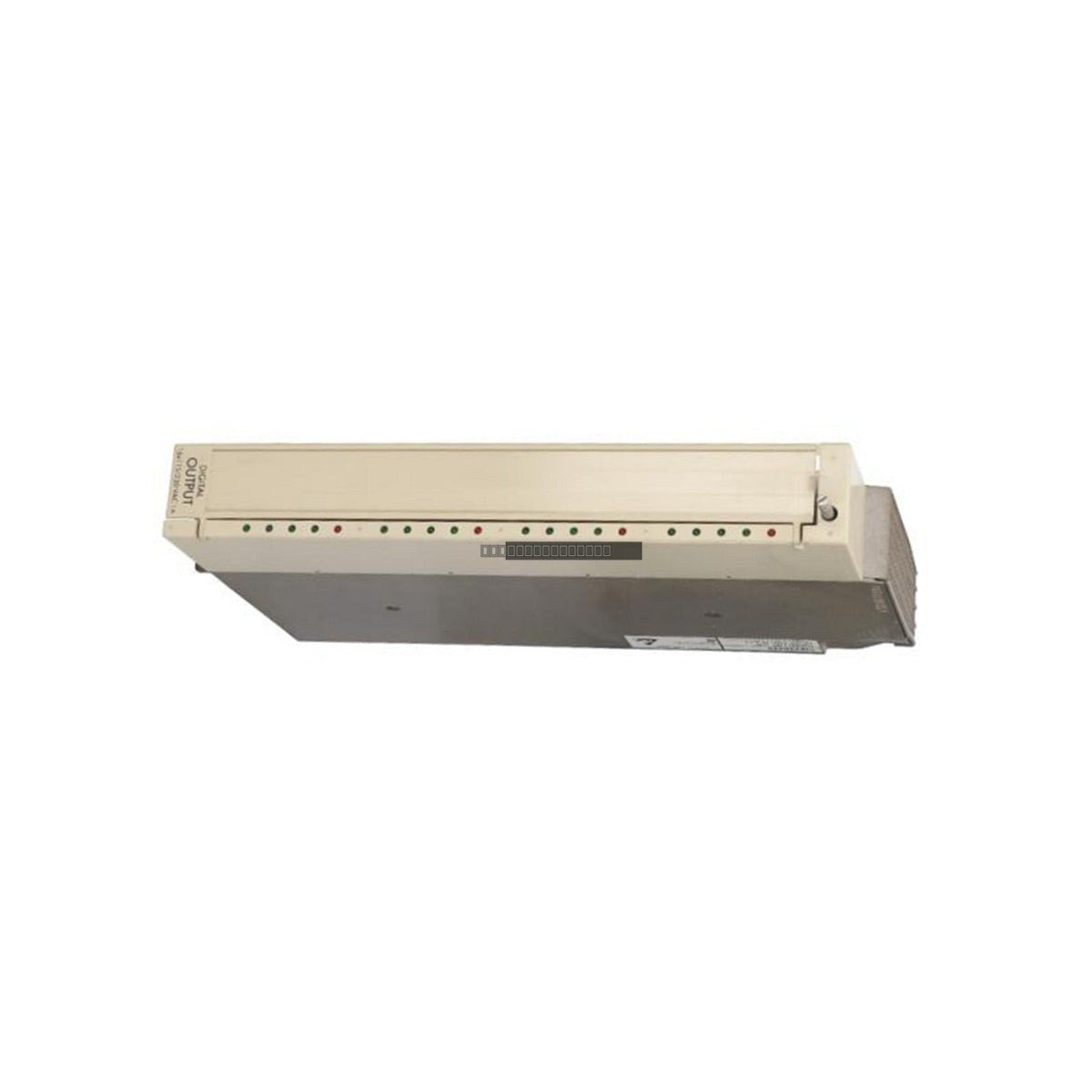

Siemens 6ES5456-7LA11 هو وحدة إخراج رقمية عالية الجهد مصممة لنظام التشغيل الآلي Simatic S5. تم تصميم واجهة المشغل الرقمي هذه ذات الـ 16 نقطة لإدارة عمليات التبديل المادية لأحمال التيار المتردد عالية الجهد في البيئات الصناعية الصعبة. تُستخدم عادة للتحكم في صمامات الملف اللولبي، وبادئات المحركات، ومنارات التحذير الصناعية واسعة النطاق، مما يوفر أداءً قويًا في تطبيقات مثل تكرير النفط، وتوليد الطاقة الحرارية، ومعالجة المعادن.
الميزات
تكوين خرج رقمي ذو 16 قناة.
يدعم أحمال التيار المتردد عالية الجهد التي تتراوح من 115 فولت تيار متردد إلى 230 فولت تيار متردد.
حد أقصى لتيار التبديل يبلغ 1 أمبير لكل قناة.
عزل جلفاني عبر أجهزة اقتران ضوئي عالية التردد لحماية اللوحة الخلفية.
تسمح بنية الاتصال العائم بإدارة طور الطاقة المستقل عبر القنوات.
التطبيقات
تم تصميم هذه الوحدة لمهام التشغيل الآلي الصناعي الشاقة حيث يتطلب تبديل حمل التيار المتردد الموثوق به. تشمل التطبيقات النموذجية:
التحكم في صمامات الملف اللولبي والمشغلات.
الربط مع بادئات المحركات والمقاولين.
تفعيل أنظمة الإنذار والمنارات عالية الجهد.
تبديل حمل التيار المتردد للأغراض العامة في رفوف التحكم القائمة على S5.
المواصفات الفنية
النموذج
6ES5456-7LA11
النظام
سيمنز سيماتيك S5
نوع الإخراج
قنوات ترياك عائمة
عدد القنوات
16
الجهد المقدر
115 إلى 230 فولت تيار متردد
الحد الأقصى للتيار لكل قناة
1 أمبير
استهلاك الطاقة (المنطق)
4.5 واط
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
إرشادات التثبيت
تأكد من إيقاف تشغيل رف PLC قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهربائي لحماية المكونات الداخلية الحساسة.
تحقق من توجيه الأسلاك الميدانية بعيدًا عن مصادر EMI عالية للحفاظ على سلامة الإشارة.
تأكد من التأريض الصحيح لهيكل رف S5 لتقليل الضوضاء الكهربائية.
تحقق من أن تيار الحمل لا يتجاوز 1 أمبير لكل قناة لمنع تعطل الترياك.
استخدم كابلات محمية للتوصيلات الميدانية حيث توجد ضوضاء عالية التردد.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع جميع رفوف Simatic S5؟
تم تصميم 6ES5456-7LA11 للوحات خلفية Simatic S5 القياسية. يرجى التحقق من تكوين وحدة المعالجة المركزية والرف الخاص بك لضمان التوافق المادي والكهربائي قبل التثبيت.
هل يمكنني مزج أطوار تيار متردد مختلفة على هذه الوحدة؟
نعم، نظرًا لأن الوحدة تتميز بقنوات معزولة جلفانيًا وعائمة، فمن الممكن توصيل أطوار طاقة مختلفة بمجموعات الإخراج الفردية، بشرط مراعاة تصنيفات الجهد بدقة.
هل تتطلب هذه الوحدة حماية خارجية من الاندفاع؟
تتضمن الوحدة شبكات RC snubber داخلية للتعامل مع الارتفاعات الاستقرائية القياسية. ومع ذلك، بالنسبة للأحمال الاستقرائية الكبيرة للغاية، قد يوصى بقمع خارجي إضافي لإطالة عمر خدمة الترياك الداخلي.
