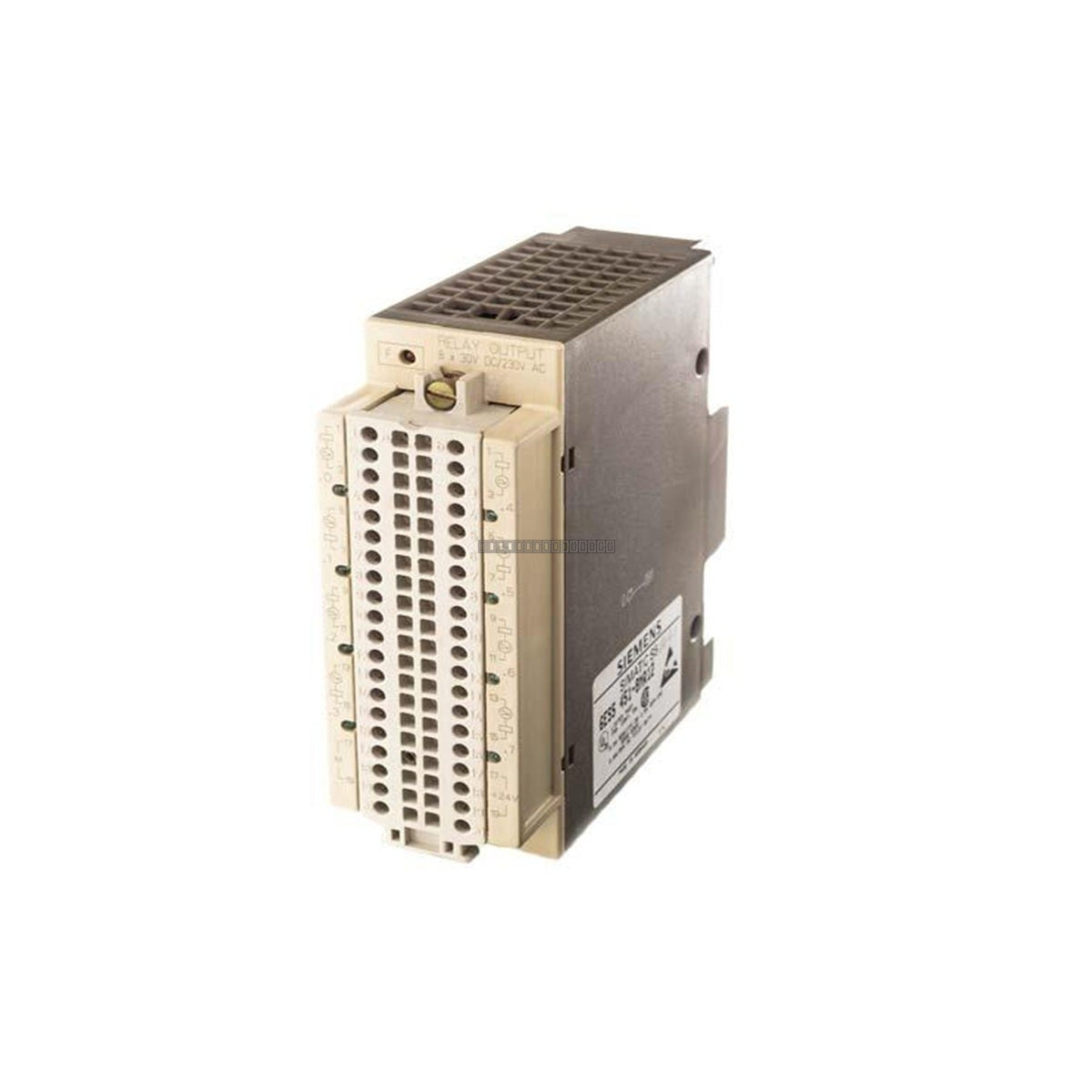

تعتبر وحدة Siemens Simatic S5 6ES5451-8MR12 وحدة خرج رقمية عالية الموثوقية مصممة لسلسلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) S5. توفر 8 قنوات خرج مرحل معزولة، مما يتيح التحكم في أجهزة المجال المختلفة مثل الصمامات اللولبية ومبدلات المحركات والموصلات. تم تصميم هذه الوحدة للبيئات الصناعية، وتوفر عزلًا غلفانيًا أساسيًا بين اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) والأحمال الكهربائية الجانبية، مما يحمي منطق التحكم الحساس من ارتفاعات الجهد العابرة.
الميزات
8 قنوات خرج مرحل كهروميكانيكية مستقلة.
يضمن العزل الغلفاني الحماية ضد العابرين عاليي الجهد.
شبكات RC Snubber مدمجة في كل قناة لقمع القوس الكهربائي وإطالة عمر التلامس عند تبديل الأحمال الاستقرائية.
مؤشرات LED على اللوحة الأمامية لمراقبة حالة كل قناة خرج في الوقت الفعلي.
متوافق مع أرفف التوسع Simatic S5 القياسية.
يدعم تبديل جهود الحمل لكل من 30 VDC و 230 VAC.
التطبيقات
تُستخدم هذه الوحدة على نطاق واسع في أنظمة الأتمتة القديمة، بما في ذلك مصافي النفط والغاز، ومحطات معالجة المياه، وخطوط تصنيع السيارات. وهي مثالية للتطبيقات التي تتطلب التبديل المباشر لمشغلات المجال ذات السعة العالية من منطق PLC منخفض الجهد.
المواصفات الفنية
الموديل
6ES5451-8MR12
خط الإنتاج
Simatic S5
عدد القنوات
8 مخارج مرحل
أقصى جهد تبديل
30 VDC / 230 VAC
الحد الأقصى للتيار المستمر
2 أمبير (حمل مقاوم)
استهلاك التيار الداخلي
120 مللي أمبير (من اللوحة الخلفية 5 VDC)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
إرشادات التركيب
تأكد من فصل مصدر الطاقة الخاص بوحدة التحكم المنطقية القابلة للبرمجة (PLC) قبل إدخال الوحدة أو إزالتها من الرف.
تحقق من أن الوحدة مثبتة بشكل صحيح في موصل اللوحة الخلفية لضمان اتصال موثوق للحافلة.
استخدم كابلات محمية لتوصيلات الأسلاك الميدانية لتقليل التداخل الكهرومغناطيسي (EMI).
حافظ على مسافة كافية حول الوحدة لتسهيل تدفق الهواء والتبريد المناسبين داخل الخزانة.
تأكد من أن تيار الحمل لا يتجاوز تصنيف 2 أمبير لكل قناة لمنع تدهور تلامس المرحل.
اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
الأسئلة الشائعة
هل يمكن لهذه الوحدة تبديل كل من أحمال التيار المتردد والتيار المستمر؟ نعم، تم تصميم 6ES5451-8MR12 للتعامل مع كل من 30 VDC و 230 VAC، مما يجعلها متعددة الاستخدامات لتطبيقات التحكم بجهد مختلط.
هل تتطلب هذه الوحدة طاقة خارجية للمرحلات؟ إن تلامسات المرحل نفسها هي تلامسات جافة؛ ومع ذلك، تسحب الوحدة 120 مللي أمبير من اللوحة الخلفية 5 VDC لتشغيل منطقها الداخلي ودوائر تشغيل الملف.
