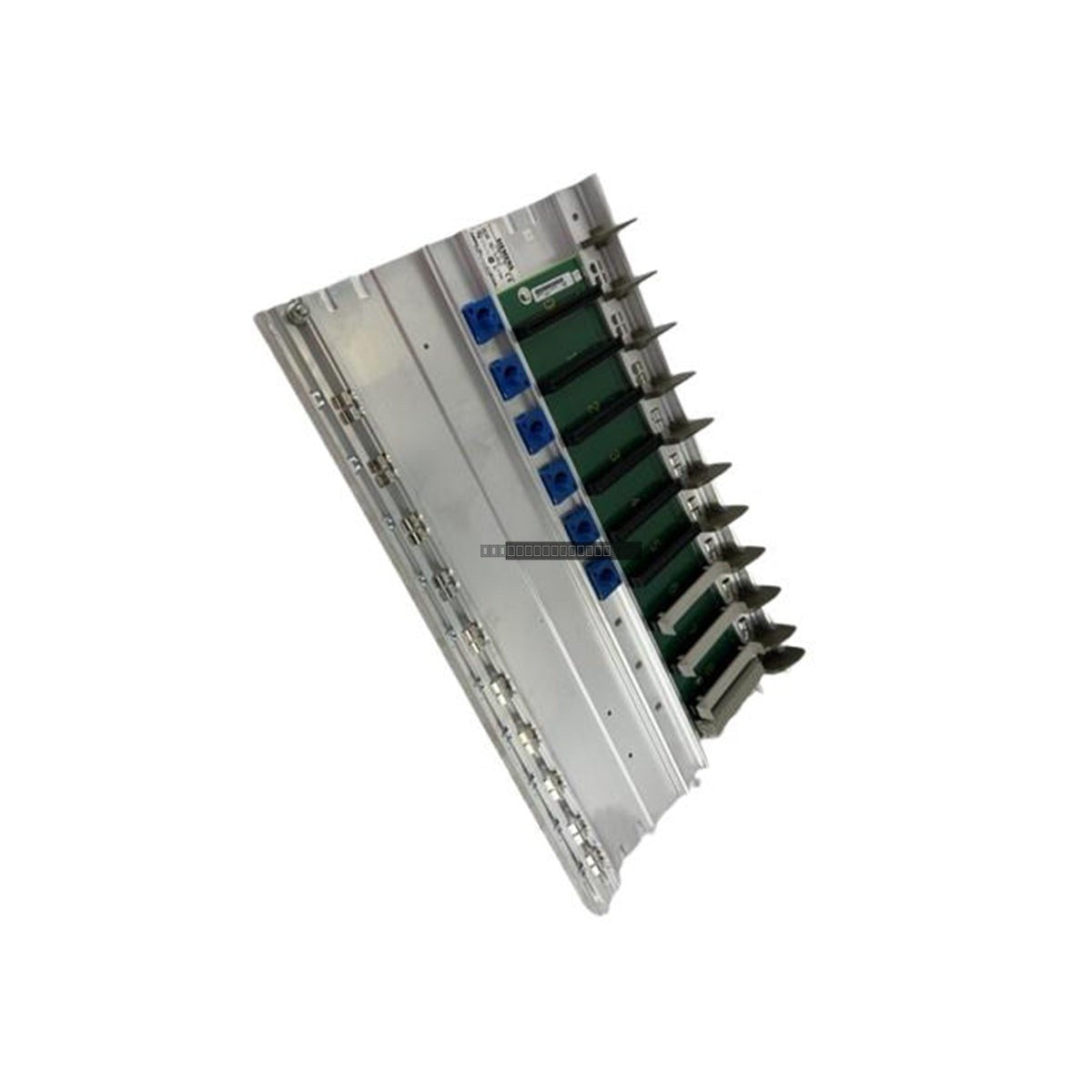

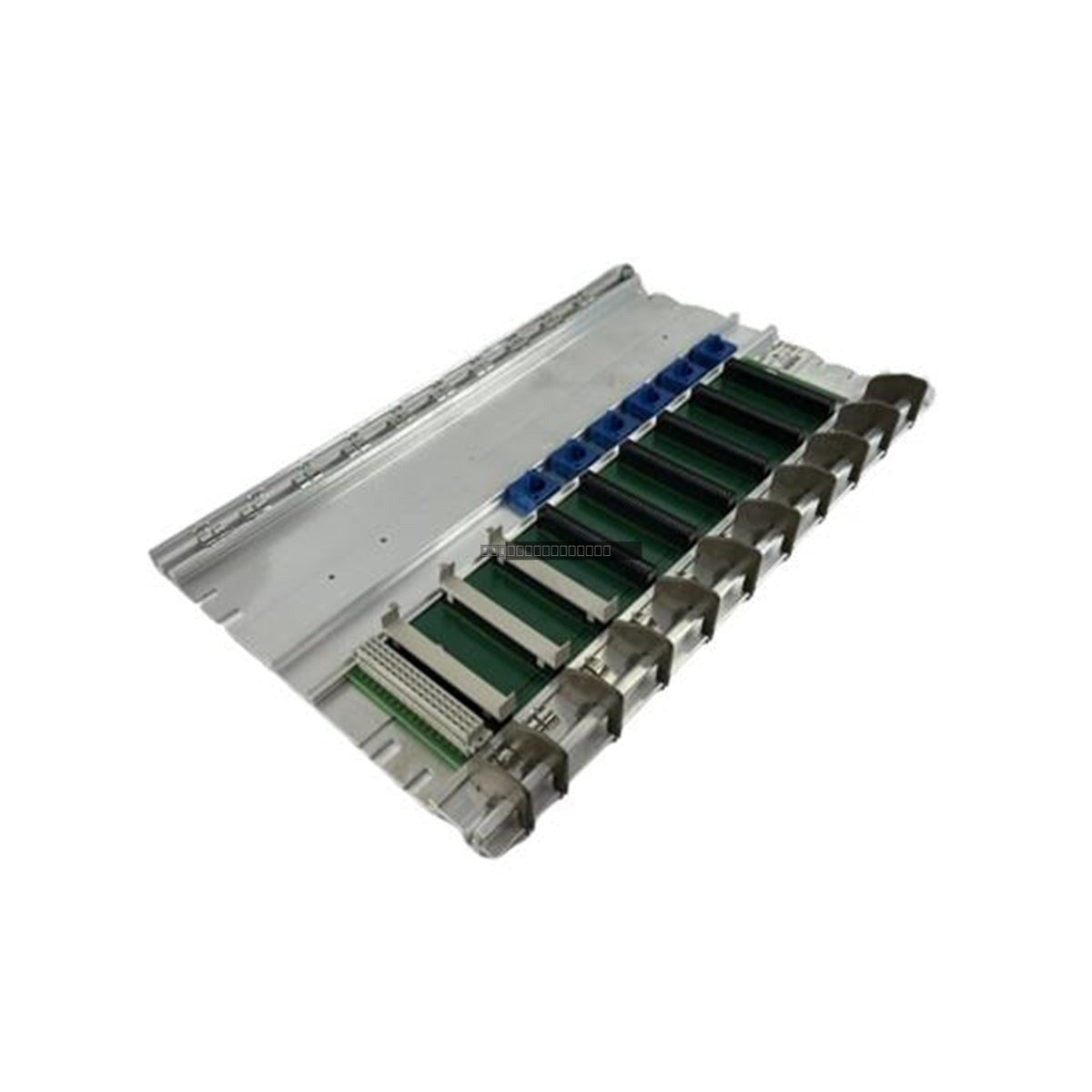

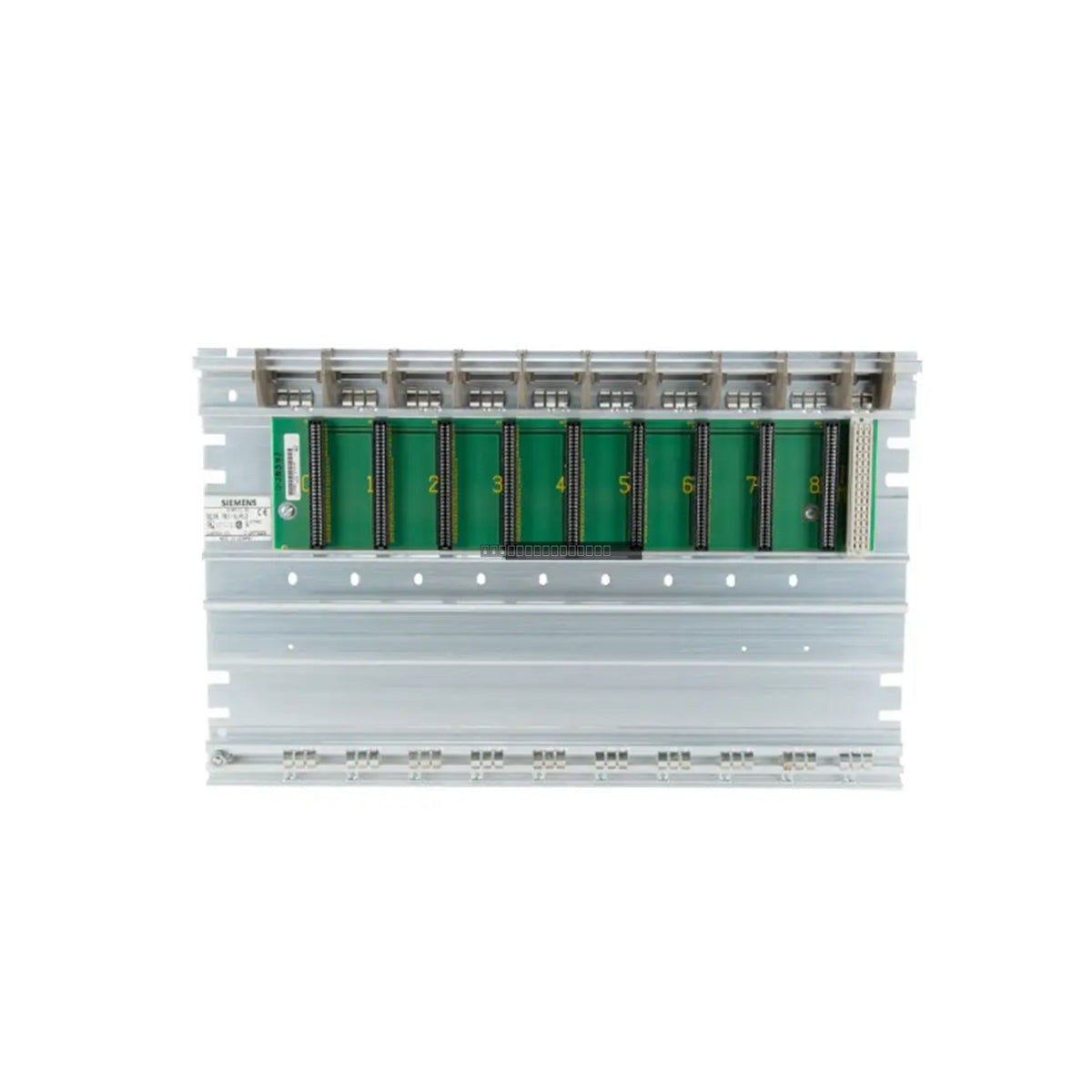

يعتبر Siemens 6ES5701-1LA12 رفًا فرعيًا ذا 9 فتحات مصمم لتكوينات التوسيع المركزية ضمن أنظمة الأتمتة Simatic S5-115U و S5-115F. يوفر هذا الرف أساسًا ميكانيكيًا وكهربائيًا مستقرًا لتركيب وحدات الإدخال/الإخراج والاتصال والمعالجة المختلفة، مما يضمن اتصالًا موثوقًا باللوحة الخلفية في البيئات الصناعية الصعبة. تم تصميمه للحفاظ على سلامة الإشارة ومنع تلف البيانات في التطبيقات المعرضة للاهتزاز أو الإجهاد الحراري.
الميزات
سعة 9 فتحات لترتيب الوحدات المرن.
محسن لإعدادات التوسيع المركزي في Simatic S5-115U و S5-115F.
لوحة خلفية سلبية عالية الكثافة مع واجهات فتحات مطلية بالذهب لمقاومة الأكسدة.
تصميم ميكانيكي قوي مع أدلة انزلاق مدمجة واحتجاز بالبراغي لتثبيت الوحدات بإحكام.
مصمم لانتشار إشارة حتمي عبر الناقل المتوازي.
التطبيقات
يُعد رف التوسيع هذا مناسبًا للاستخدام في تطبيقات الأتمتة الصناعية الثقيلة، بما في ذلك توليد الطاقة، وتكرير النفط والغاز، وعمليات التعدين واسعة النطاق حيث يتطلب إدارة موثوقة وعالية الكثافة للإدخال/الإخراج.
المواصفات الفنية
الموديل
6ES5701-1LA12
السلسلة
Simatic S5 (115U/115F)
إجمالي الفتحات
9
التكوين
توسيع مركزي
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
الرطوبة النسبية
95% غير مكثفة
إرشادات التركيب
تأكد من تركيب الرف في خزانة تحكم نظيفة وجافة ومخمّدة للاهتزازات.
تحقق من أن الرف مؤرض بشكل صحيح بهيكل الخزانة لتقليل تداخل EMI/RFI.
افصل جميع مصادر الطاقة قبل تركيب أو إزالة أي وحدات من فتحات الرف.
تأكد من أن جميع الوحدات مثبتة بالكامل ومؤمنة باستخدام كتل تثبيت البراغي المدمجة لمنع التوصيلات المتقطعة بسبب التمدد الحراري أو الاهتزاز الميكانيكي.
حافظ على خلوص كافٍ حول الرف للسماح بالتهوية المناسبة وتبديد الحرارة.
الأسئلة الشائعة
هل هذا الرف متوافق مع أنظمة S5-115U؟
نعم، تم تصميم 6ES5701-1LA12 خصيصًا للاستخدام مع سلسلة Simatic S5-115U و S5-115F.
هل يشمل هذا الرف وحدات تزويد الطاقة؟
لا، هذا هو رف التوسيع الميكانيكي واللوحة الخلفية فقط. يجب طلب وحدات تزويد الطاقة ووحدات الإدخال/الإخراج بشكل منفصل.
