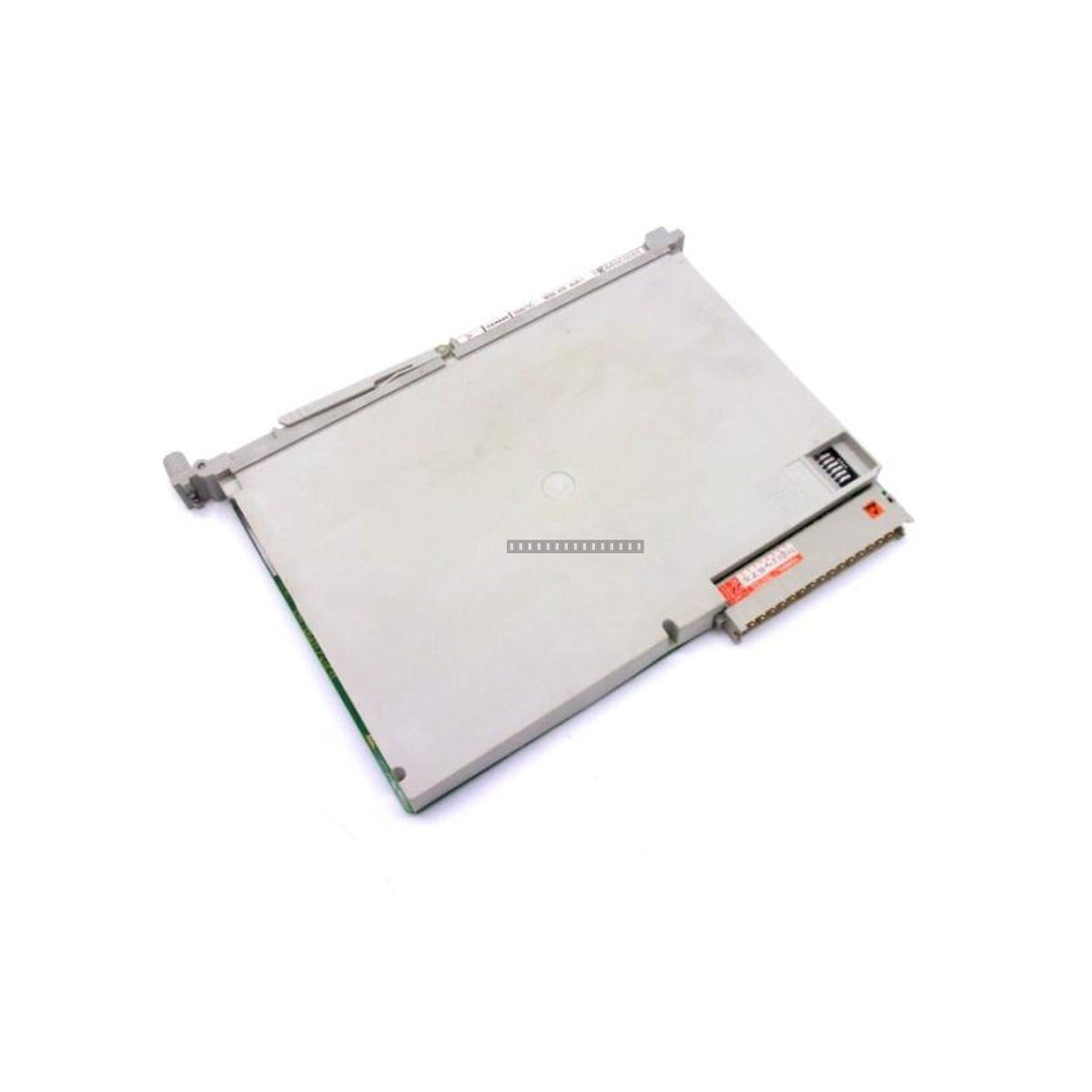

Siemens 6ES5 470-4UA11 عبارة عن وحدة إخراج تماثلية عالية الدقة مصممة لأنظمة Simatic S5-135 و S5-155 PLC. توفر هذه الوحدة 8 قنوات لتحويل الإشارة التماثلية، وتدعم كلاً من تنسيقات إخراج الجهد (10 VDC) والتيار (0-20 مللي أمبير). تُستخدم بشكل أساسي في تطبيقات التحكم ذات الحلقة المغلقة، مثل مشغلات الصمامات التعديلية، ومحركات التردد المتغير، ووحدات التحكم في تسخين العمليات داخل مصافي النفط، ومحطات المعالجة الكيميائية، ومرافق توليد الطاقة. من خلال ضمان نقل دقيق للإشارة إلى عناصر التحكم النهائية، تعمل هذه الوحدة كمكون حاسم في الحفاظ على استقرار العملية وتقليل فترات توقف العملية المكلفة.
الميزات
تكوين خرج تماثلي بـ 8 قنوات
نطاقات خرج قابلة للتحديد: 10 VDC أو 0-20 مللي أمبير
مصممة للتكامل مع أنظمة التحكم Simatic S5-135 و S5-155
عزل غلفاني لكل قناة لتقليل ضوضاء الوضع المشترك
تحويل رقمي إلى تماثلي عالي الثبات للتحكم الدقيق في العمليات
التطبيقات
صُممت هذه الوحدة لبيئات التشغيل الآلي الصناعية التي تتطلب إخراج إشارة تماثلية موثوقة، بما في ذلك:
تعديل مشغلات الصمامات والمحددات
التحكم في محركات التردد المتغير (VFDs)
حلقات تسخين ومعالجة درجة الحرارة
أتمتة وعمليات الأجهزة الصناعية العامة
المواصفات الفنية
النموذج
6ES5 470-4UA11
العلامة التجارية
سيمنز
سلسلة المنتجات
Simatic S5
قنوات الإخراج
8
نطاقات الإشارة
10 VDC أو 0-20 مللي أمبير
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
مصدر الطاقة
ناقل اللوحة الخلفية Simatic S5
إرشادات التركيب
تأكد من إيقاف تشغيل نظام PLC قبل إدخال الوحدة أو إزالتها من الرف.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لمنع تلف الدوائر الداخلية.
تأكد من أن الوحدة مثبتة بالكامل في فتحة رف S5 وأن الموصل الأمامي مغلق بإحكام.
استخدم كابلات زوجية مجدولة محمية لتشغيل الإشارة التماثلية لتقليل تداخل EMI/RFI.
وجه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد والأحمال الاستقرائية الكبيرة.
تأكد من التأريض الصحيح لهيكل رف S5 للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع سلسلة S5-115U؟ لا، تم تصميم 6ES5 470-4UA11 خصيصًا لهيكل اللوحة الخلفية لسلسلتي S5-135 و S5-155.
هل تتطلب هذه الوحدة طاقة خارجية للمخرجات؟ تستمد الوحدة طاقة التشغيل الأساسية من اللوحة الخلفية لـ S5، ولكن تأكد من توصيل أجهزتك الميدانية بشكل صحيح لوضع الإخراج المحدد 10 VDC أو 0-20 مللي أمبير.
