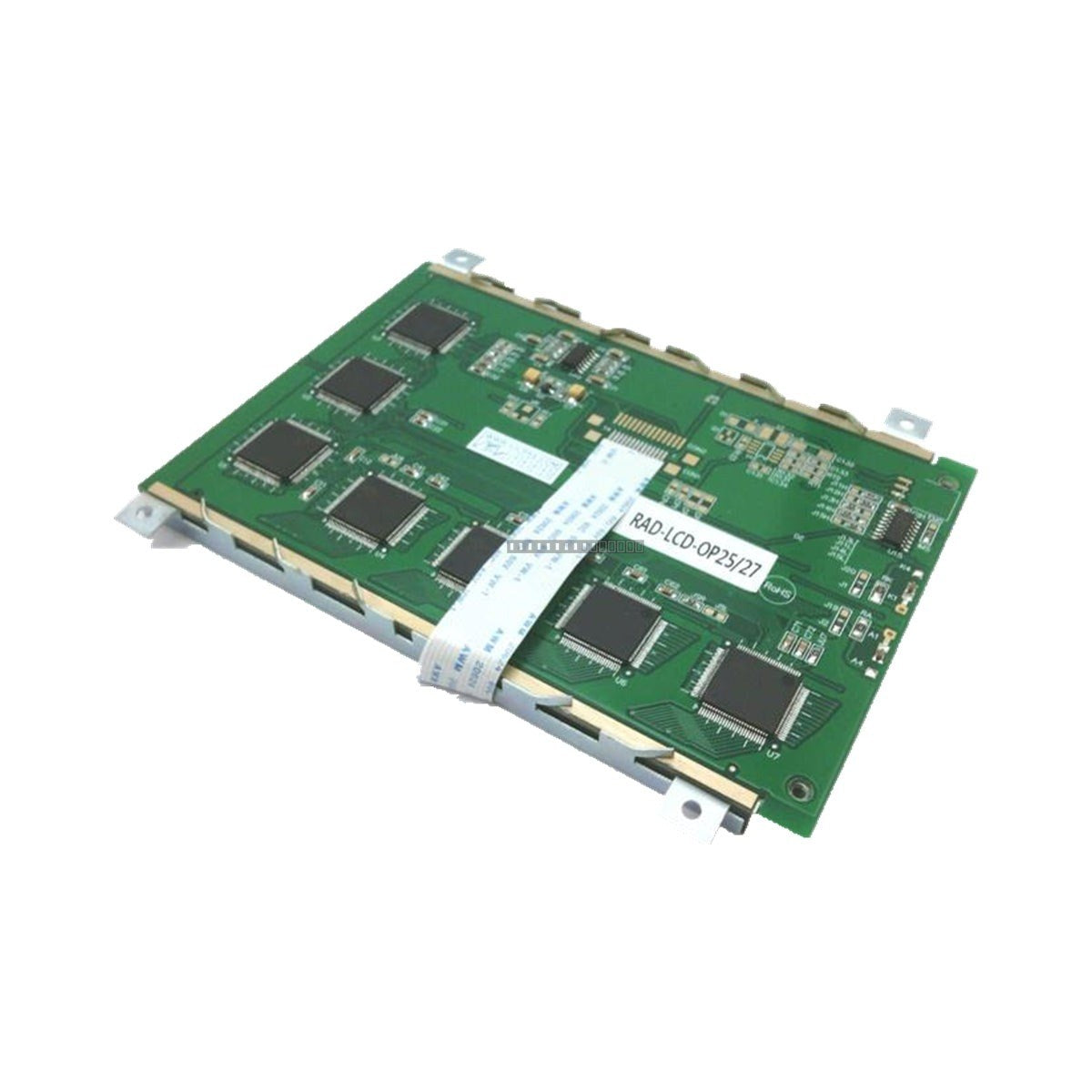

تُعد الشاشة 6AV3525-4EA01-0AX0-ZA03-SUB-LCD وحدة شاشة LCD مسطحة بديلة مُصممة هندسياً وعالية الجودة خصيصاً لواجهة الإنسان والآلة (HMI) Siemens Simatic OP25. تستعيد مكونات الشاشة هذه قدرات التصوير الرسومي في أرضية المصنع، مما يمكّن المشغلين من مراقبة بيانات الآلة في الوقت الفعلي والتفاعل معها. وهي مناسبة للاستخدام في القطاعات الصناعية الثقيلة، بما في ذلك معالجة المياه، والمعالجة الكيميائية، وتصنيع السيارات، حيث يُعد الحفاظ على رؤية واضحة للمشغل أمراً بالغ الأهمية للتحكم في العمليات.
الميزات
بديل مباشر لتجميع شاشة Simatic OP25 HMI الأصلي.
لوحة LCD أحادية اللون ذات مصفوفة نشطة بحجم 5.7 بوصة.
دائرة إضاءة خلفية عالية الكفاءة لإضاءة متناسقة في البيئات الصناعية.
واجهة كابل مرنة مدمجة لتوصيل سلس بلوحات التحكم القديمة الحالية.
تصميم تركيب سلبي لا يتطلب أي برامج ثابتة مخصصة أو تعديلات هيكلية لوحدة تحكم المشغل.
التطبيقات
هذه اللوحة البديلة مخصصة لصيانة وإصلاح محطات المشغل Siemens Simatic OP25 القديمة. وهي مثالية للمرافق التي تتطلع إلى تمديد العمر الافتراضي لأجهزة HMI الموجودة دون الحاجة إلى ترحيل نظام كامل أو تعديلات باهظة الثمن على وحدة التحكم.
المواصفات الفنية
النموذج
6AV3525-4EA01-0AX0-ZA03-SUB-LCD
العلامة التجارية
Siemens
النظام المستهدف
Simatic OP25 HMI
حجم الشاشة
5.7 بوصة
الدقة
320 × 240 بكسل
نوع الشاشة
شاشة LCD أحادية اللون
استهلاك الطاقة
2.5 واط
درجة حرارة التشغيل
0 إلى 50 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل طرف HMI تماماً وفصله عن مصدر الطاقة الرئيسي قبل محاولة فتح الهيكل.
استخدم حماية مناسبة من التفريغ الكهروستاتيكي (ESD) عند التعامل مع وحدة العرض لمنع تلف الدوائر الداخلية الحساسة.
أزل بعناية تجميع الشاشة القديمة، مع ملاحظة اتجاه توصيل الكابل المرن.
قم بتركيب اللوحة البديلة في الهيكل المعدني الموجود، مع التأكد من محاذاة جميع نقاط التثبيت وتأمينها.
قم بتوصيل واجهة الكابل المرن بلوحة التحكم، مع التأكد من أن الموصل مثبت ومحكم تماماً.
تحقق من تشغيل الشاشة عند التشغيل قبل إغلاق حاوية الطرفية.
الأسئلة الشائعة
هل هذا جزء أصلي من مصنع سيمنز؟
هذه الوحدة هي مكون بديل مصمم هندسياً ليكون متوافقاً تماماً مع واجهة Siemens Simatic OP25 HMI. وهي مصممة لتطابق شكل وملاءمة ووظيفة الأجهزة الأصلية لضمان التكامل السلس.
هل يتطلب هذا الاستبدال أي تغييرات برمجية؟
لا، هذا بديل للأجهزة سلبي. تم تصميم الوحدة للتفاعل مع لوحات محرك التحكم الموجودة دون الحاجة إلى تحديثات للبرنامج الثابت أو تغييرات في التكوين.
