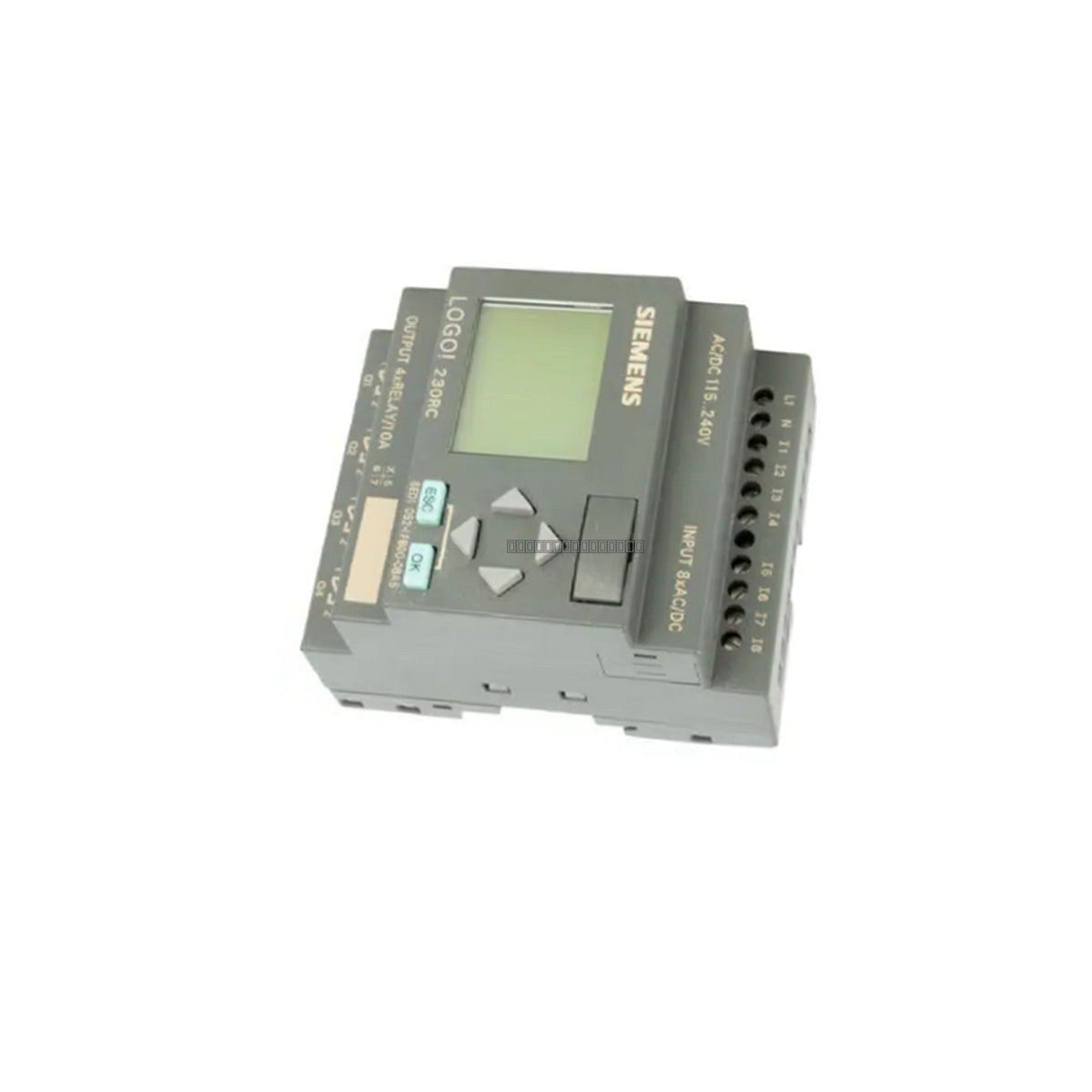

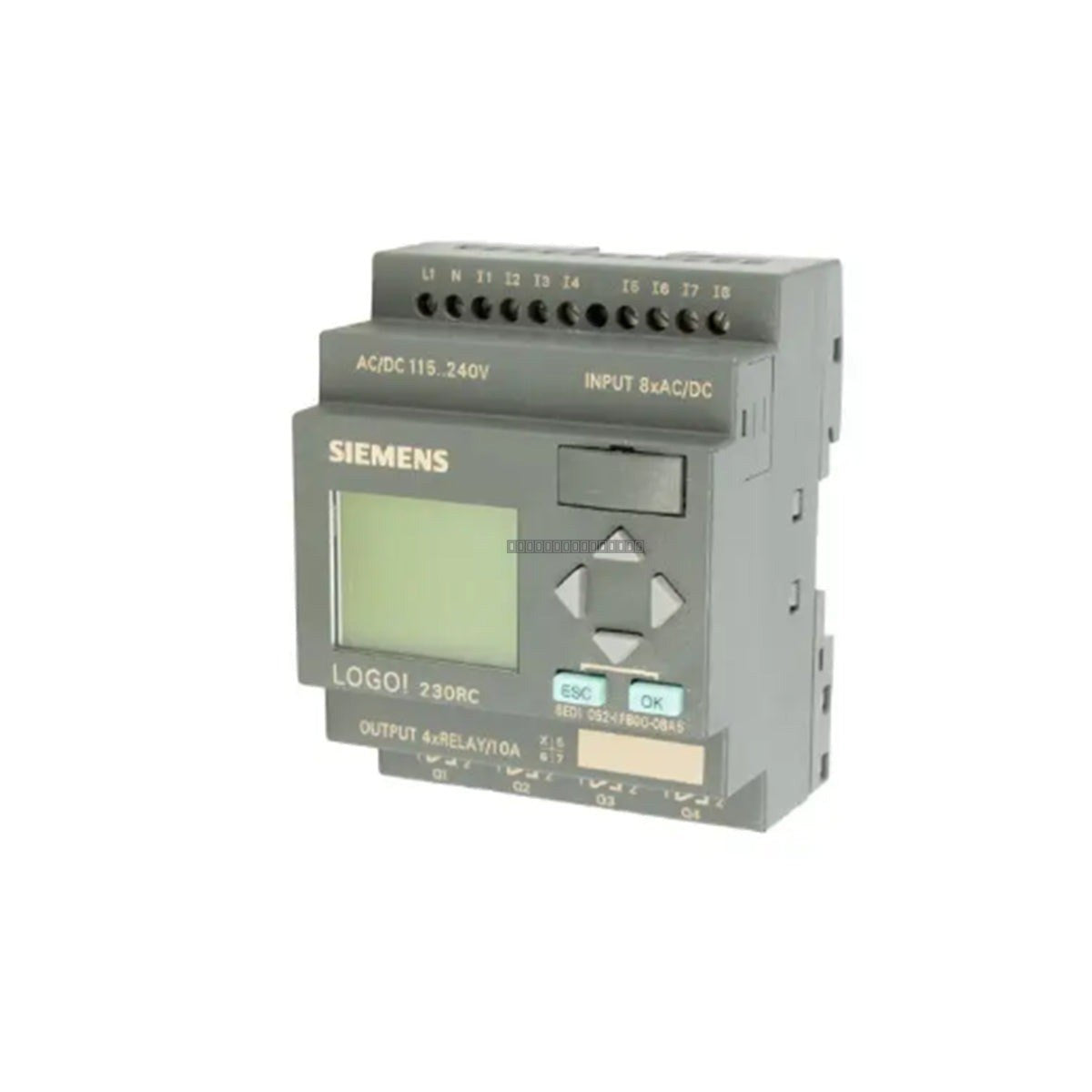

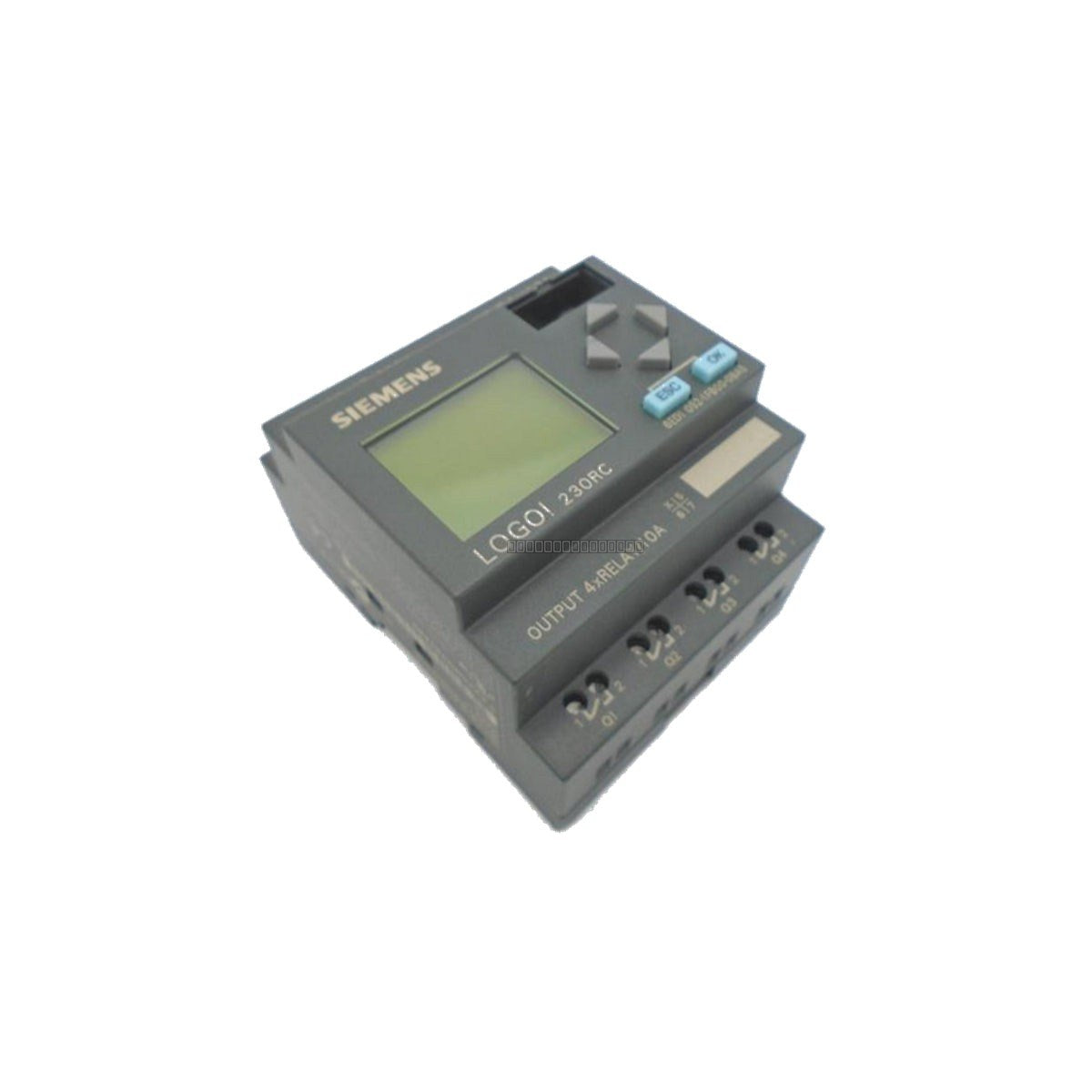

وحدة المنطق Siemens 6ED1052-1FB00-0BA5 هي وحدة مدمجة من سلسلة LOGO!، مصممة لأتمتة ومهام التحكم على نطاق صغير. تدمج هذه المتحكمة المتعددة الاستخدامات 8 مداخل رقمية و4 مخارج مرحلات، وتعمل على نطاق جهد إمداد يتراوح من 115-230 فولت تيار متردد/تيار مستمر. وتعتبر بديلاً فعالاً للمنطق التقليدي القائم على المرحلات، حيث توفر وظائف قابلة للبرمجة تبسط تعديلات الدوائر واستكشاف أخطاء النظام في بيئات الأتمتة الصناعية والمباني.
الميزات
شاشة مدمجة ولوحة مفاتيح للبرمجة المحلية وتعديلات المعلمات.
يدعم ما يصل إلى 200 كتلة وظيفية، بما في ذلك المؤقتات والعدادات وتعديل عرض النبضة.
أربعة مخارج مرحلات عالية السعة قادرة على التعامل مع أحمال مقاومة تصل إلى 10 أمبير أو أحمال حثية تصل إلى 3 أمبير.
تصميم مدمج قابل للتركيب على سكة DIN، مناسب للوحات التوزيع القياسية.
غلاف متين من البولي كربونات مع تصنيف حماية IP20.
التطبيقات
يتم نشر LOGO! 230RC على نطاق واسع في تطبيقات متنوعة تشمل أنظمة أتمتة المباني، والتحكم في التدفئة والتهوية وتكييف الهواء (HVAC)، والآلات الصناعية صغيرة النطاق، والتحكم في سيور النقل، وإدارة محطات الضخ المحلية.
المواصفات الفنية
الموديل
6ED1052-1FB00-0BA5
الماركة
سيمنز
السلسلة
وحدة منطق LOGO!
جهد الإمداد
115-230 فولت تيار متردد/تيار مستمر
المدخلات الرقمية
8
مخارج المرحلات
4
تيار الخرج (مقاومة)
10 أمبير
تيار الخرج (حثي)
3 أمبير
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
التركيب
سكة DIN 35 مم
تصنيف الحماية
IP20
إرشادات التركيب
تأكد من فصل مصدر الطاقة قبل إجراء أي توصيلات أو تركيب الوحدة.
قم بتركيب الوحدة على سكة DIN قياسية 35 مم في بيئة نظيفة وجافة.
حافظ على خلوص كافٍ حول الوحدة لضمان التهوية المناسبة وتبديد الحرارة.
استخدم مقاييس أسلاك مناسبة لتوصيلات الأطراف وتأكد من إحكام جميع البراغي لمنع التلامسات الفضفاضة.
اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس المكونات الداخلية أو الأطراف.
تأكد من أن جهد الإمداد يطابق النطاق المحدد 115-230 فولت تيار متردد/تيار مستمر لمنع تلف الدوائر الداخلية.
الأسئلة الشائعة
هل يمكن برمجة هذه الوحدة بدون جهاز كمبيوتر؟
نعم، تتميز الوحدة 6ED1052-1FB00-0BA5 بشاشة مدمجة ولوحة مفاتيح، مما يسمح للمستخدمين بإجراء البرمجة وتعديلات المعلمات مباشرة على الجهاز.
ما نوع المخارج التي توفرها هذه الوحدة؟
تم تجهيز هذه الوحدة بـ 4 مخارج مرحلات، وهي مناسبة لتبديل كل من الأحمال المقاومة والحثية ضمن تصنيفات التيار المحددة.
