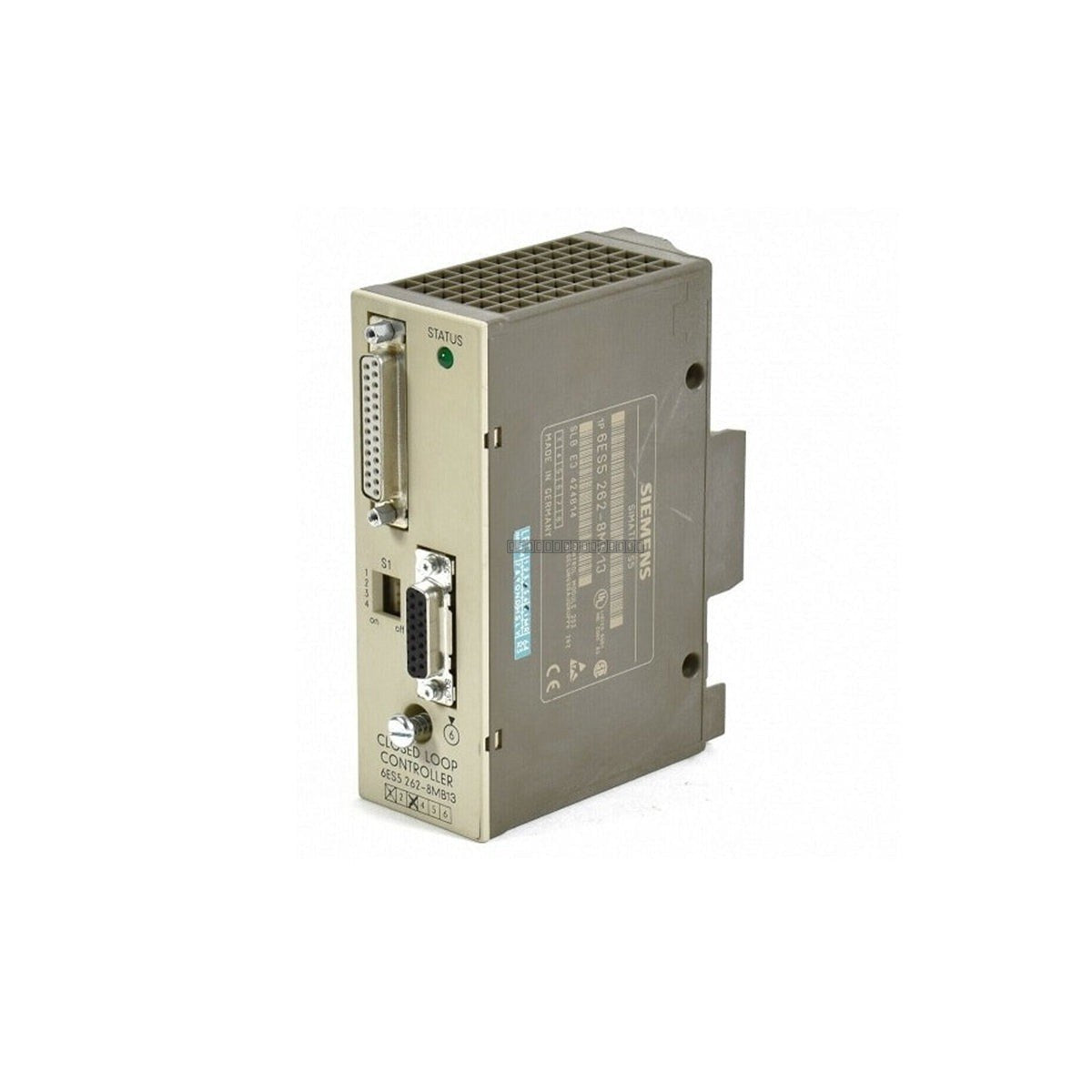

وحدة Siemens 6ES5262-8MB13 هي وحدة تحكم حلقة مغلقة ذكية IP 262 مصممة للتكامل مع سلسلة وحدات التحكم المنطقية القابلة للبرمجة Simatic S5-090U و S5-095U و S5-100U. تم تصميم هذه الوحدة للتعامل مع خوارزميات التحكم المعقدة PID والتحكم في الحلقات محليًا، مما يؤدي بشكل فعال إلى تخفيف هذه المهام عن وحدة المعالجة المركزية الرئيسية (PLC CPU) لتحسين أوقات مسح النظام وتعزيز دقة التحكم. وهي بمثابة حل قوي لتطبيقات التحكم في العمليات الصعبة، مما يضمن التشغيل المستقر حتى أثناء تأخيرات الاتصال أو تغيرات حالة وحدة المعالجة المركزية.
الميزات
إمكانيات تحكم متقدمة في الحلقة S لإدارة العمليات المستقلة.
أربعة مداخل تناظرية عالمية تدعم مستشعرات التيار والجهد والمزدوجة الحرارية (TC) ومستشعرات درجة الحرارة المقاومة (RTD).
أربعة مداخل رقمية بجهد 24 فولت تيار مستمر وثمانية مخرجات ثنائية لواجهة عنصر التحكم المرنة.
دقة تحويل تناظري إلى رقمي 12 بت للحصول على تغذية راجعة عالية الدقة.
مؤقت دورة مستقل يسمح بتنفيذ الحلقة المحلية بغض النظر عن حالة وحدة المعالجة المركزية الرئيسية.
التطبيقات
تُستخدم وحدة IP 262 على نطاق واسع في البيئات الصناعية التي تتطلب تنظيمًا دقيقًا للعمليات، بما في ذلك أنظمة إدارة الحرارة، ومحطات الجرعات الكيميائية، وحلقات التحكم الدقيق في التدفق. إن قدرتها على الحفاظ على تحكم مستقل تجعلها مكونًا أساسيًا لاستقرار العمليات الحرجة.
المواصفات الفنية
النموذج
6ES5 262-8MB13
العلامة التجارية
Siemens Simatic S5
المداخل التناظرية
4 (تيار، جهد، TC، RTD)
المداخل الرقمية
4 (24 فولت تيار مستمر)
المخرجات الثنائية
8
الدقة
12 بت
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
التوافق
Simatic S5-090U, S5-095U, S5-100U
إرشادات التركيب
تأكد من فصل الطاقة عن رف PLC قبل تركيب أو إزالة الوحدة لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بإحكام في فتحة اللوحة الخلفية S5 المخصصة لضمان اتصال موثوق به عبر الناقل.
استخدم كابلات محمية لجميع إشارات الإدخال التناظرية لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية.
حافظ على التهوية المناسبة داخل خزانة التحكم لضمان بقاء درجة الحرارة المحيطة ضمن نطاق 0 إلى 55 درجة مئوية.
تعامل مع الوحدة باستخدام ممارسات آمنة لمكافحة التفريغ الكهروستاتيكي لحماية الدوائر الداخلية من التفريغ الكهروستاتيكي.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة IP 262؟
تعمل وحدة IP 262 كمعالج مشترك مخصص للتحكم في الحلقات، مما يسمح لوحدة التحكم المنطقية القابلة للبرمجة (S5 PLC) بإدارة حلقات PID محليًا دون الاعتماد على وقت دورة وحدة المعالجة المركزية الرئيسية لكل عملية حسابية.
هل تتطلب هذه الوحدة طاقة خارجية؟
تتم تغذية الوحدة بالطاقة عبر اللوحة الخلفية Simatic S5؛ ومع ذلك، قد تتطلب المداخل الرقمية وعناصر الإخراج مصادر طاقة خارجية بجهد 24 فولت تيار مستمر اعتمادًا على تكوين الأسلاك الميدانية المحدد.
