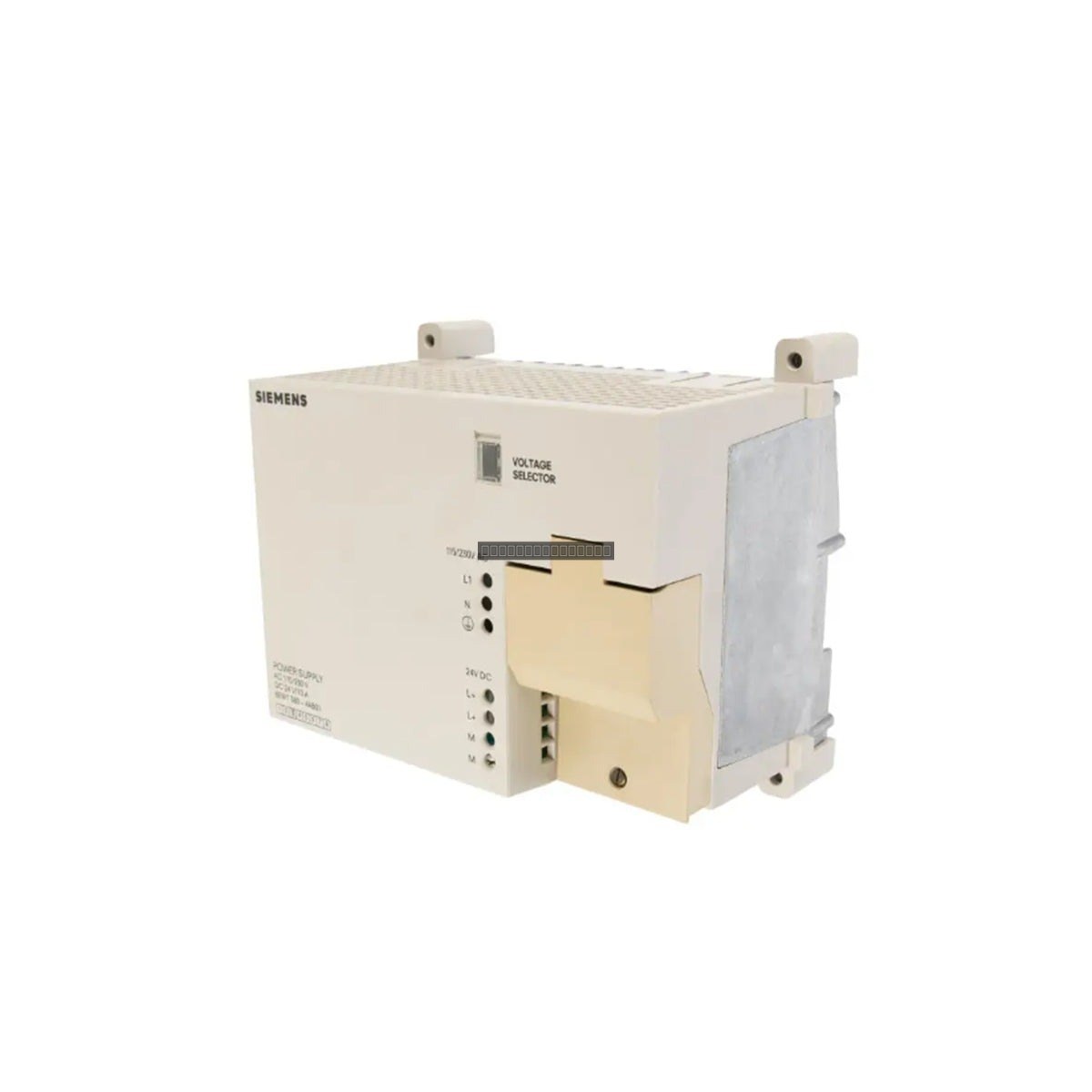

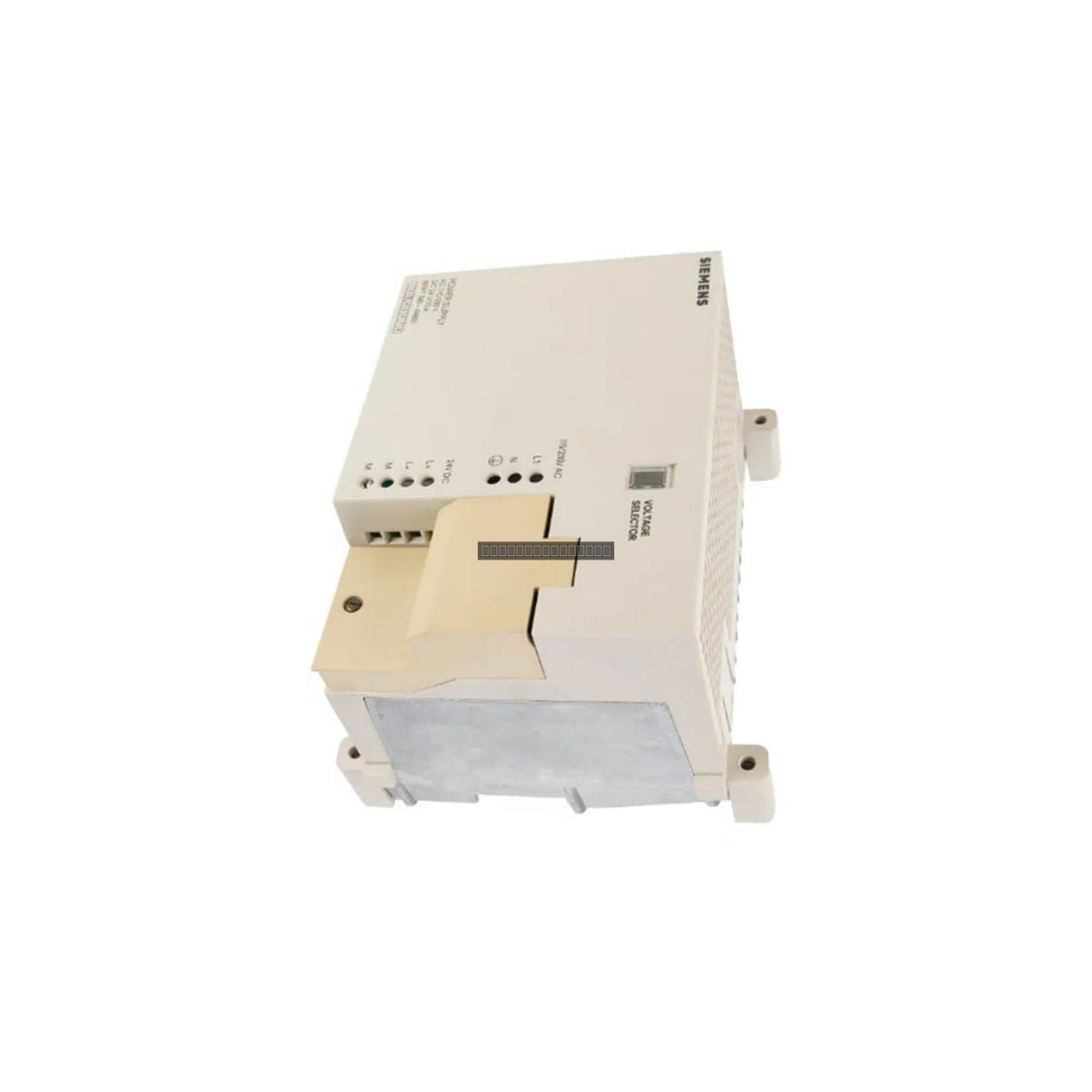

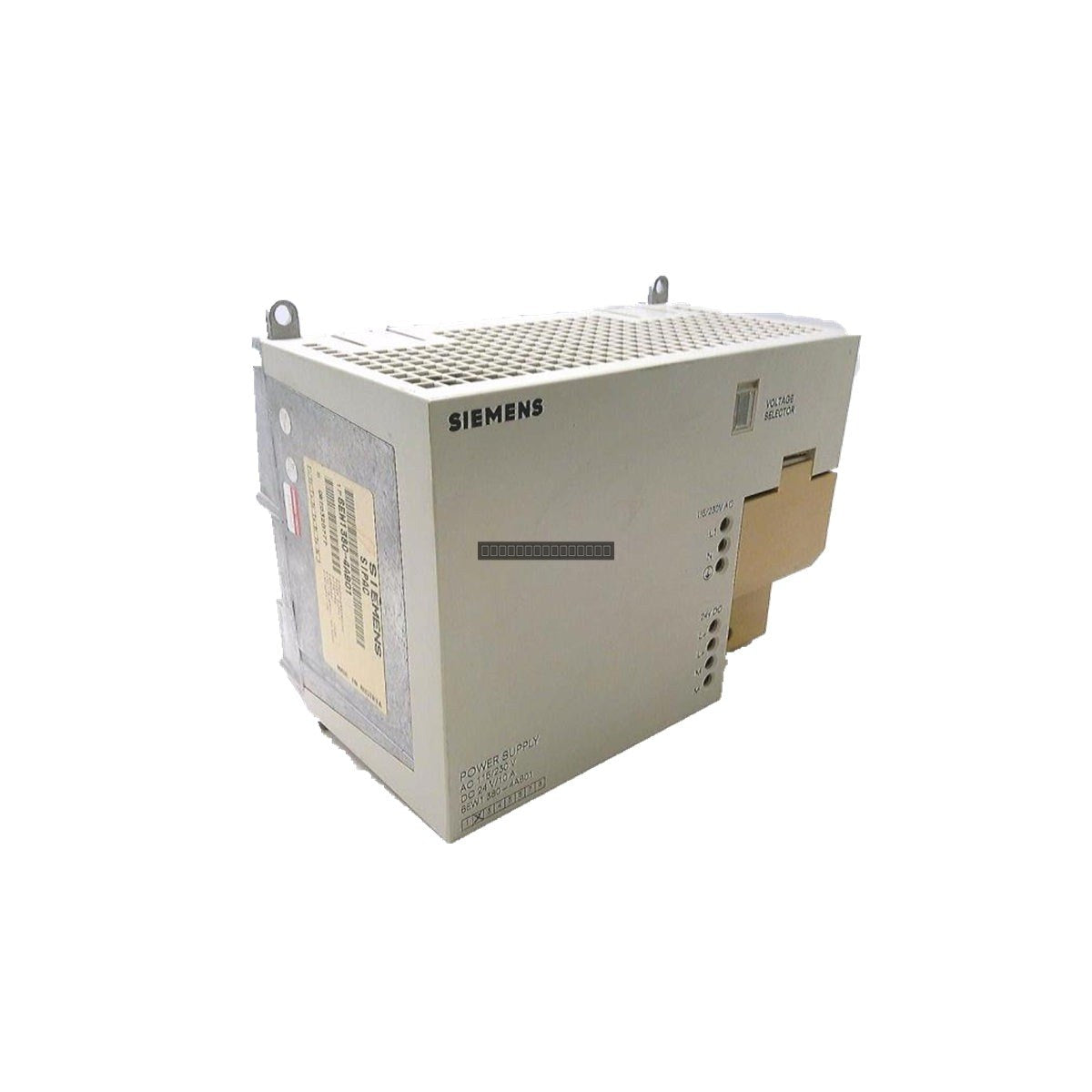

وحدة Siemens 6EW1380-4AB01 هي وحدة تزويد طاقة منظمة مصممة لأنظمة التحكم Simatic S5-090 وS5-095 وS5-100. توفر هذه الوحدة خرج تيار مستمر مستقر بقوة 24 فولت من مدخلات خط التيار المتردد أحادية الطور، مما يضمن التشغيل الموثوق لوحدات المنطق المعالجة وحافلات الاتصال وأجهزة الاستشعار الجانبية. وهي مصممة لعزل الدوائر المنطقية النهائية عن ارتفاعات جهد الخط وتقلبات التردد، وتتميز بحماية متكاملة من التيار الزائد للحفاظ على استقرار النظام أثناء تغيرات الحمل.
الميزات
محول طاقة بوضع التبديل مع تهيئة إدخال مزدوج النطاق (115/230 فولت تيار متردد).
عزل غلفاني بين المدخل عالي الجهد الأساسي والخرج الثانوي 24 فولت تيار مستمر.
حماية متكاملة من الحمل الزائد الحراري وتحديد تيار الدائرة القصيرة.
قدرة خرج مستمرة تبلغ 10 أمبير.
إمكانيات مراقبة الحالة للتكامل مع تشخيصات اللوحة الخلفية لوحدة التحكم المنطقية (PLC).
تبريد بالحمل الحراري الطبيعي عبر هيكل ألومنيوم مشقوق.
التطبيقات
يستخدم مصدر الطاقة هذا في بيئات الأتمتة الصناعية بما في ذلك أنظمة مناولة المواد وخطوط تجميع السيارات وشبكات مرافق المياه حيث يلزم طاقة مستمرة بقوة 24 فولت تيار مستمر لمحطات الأجهزة الطرفية من سلسلة S5.
اختيار الجهد: تحقق من أن جسر اختيار جهد الإدخال الداخلي يتطابق مع جهد الإمداد (115 فولت تيار متردد أو 230 فولت تيار متردد) قبل تطبيق الطاقة لمنع التلف.
التركيب: قم بتركيب الوحدة رأسيًا على إطارات الدعم. حافظ على مسافة خلوص لا تقل عن 50 مم فوق الوحدة وتحتها لضمان تدفق هواء حمل حراري كافٍ.
التأريض: قم بتوصيل طرف PE الأساسي بالمستوى الأرضي المشترك للخزانة باستخدام موصل منخفض المعاوقة لإدارة عابرات الضوضاء وتيارات التسرب.
السلامة: افصل دائمًا الطاقة الأساسية قبل إجراء الصيانة أو تغييرات الأسلاك.
الأسئلة الشائعة
هل مصدر الطاقة هذا متوافق مع جميع وحدات التحكم من سلسلة S5؟
تم تصميم هذه الوحدة خصيصًا لوحدات التحكم الفرعية Simatic S5-090 وS5-095 وS5-100. يرجى التحقق من تكوين الرف الخاص بك قبل التثبيت.
ما هي طريقة التبريد الأساسية؟
تستخدم الوحدة التبريد بالحمل الحراري الطبيعي. من الضروري الحفاظ على الهيكل المشقوق خاليًا من العوائق لضمان تدفق الهواء المناسب ومنع ارتفاع درجة الحرارة.
