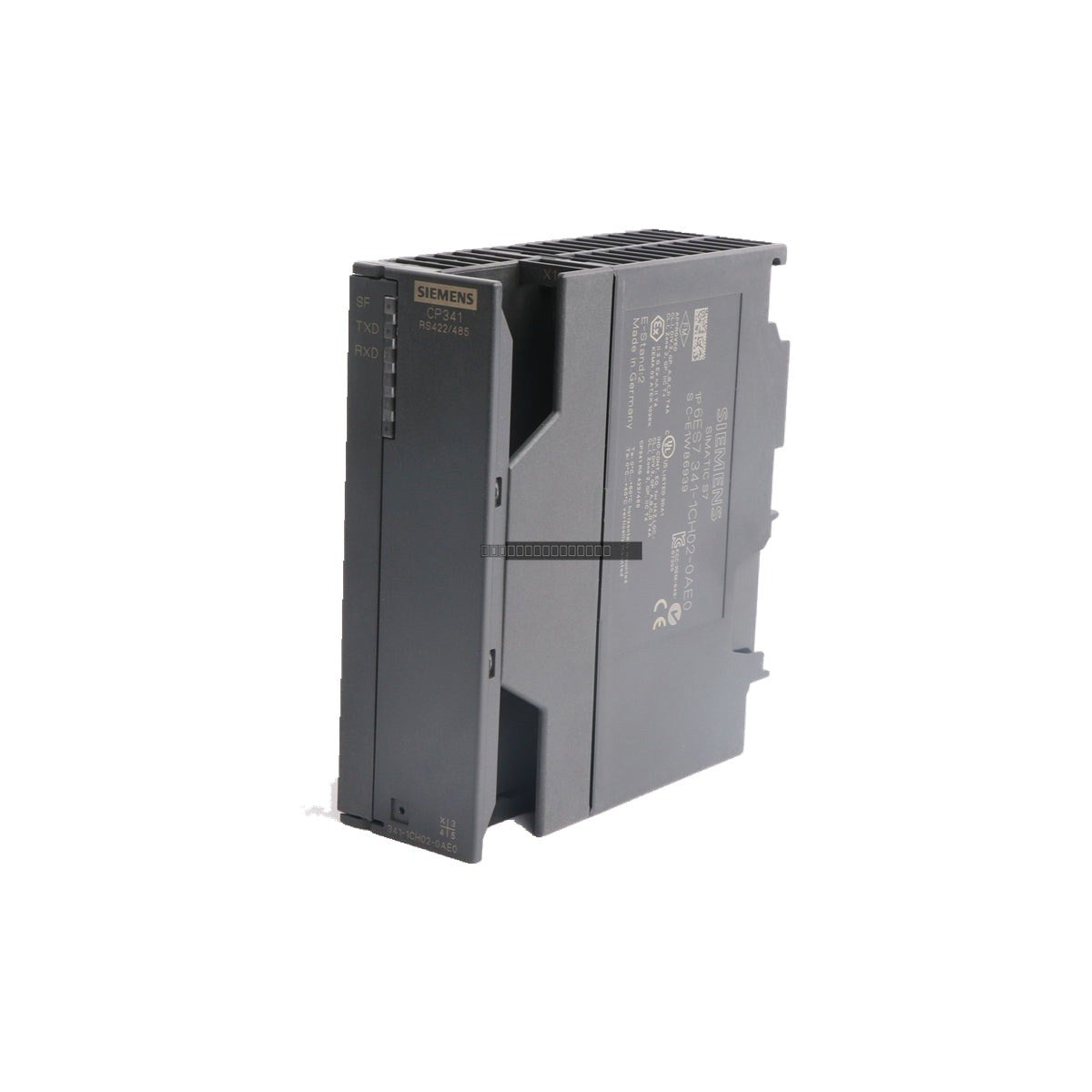

معالج الاتصالات Siemens 6ES7341-1CH02-0AE0 (CP 341) هو معالج اتصالات متخصص مصمم لسلسلة SIMATIC S7-300 PLC. يوفر هذا المعالج وصلة تسلسلية عالية الأداء لاتصالات نقطة إلى نقطة، ويعمل كجسر بين وحدة المعالجة المركزية S7-300 والأجهزة الطرفية الخارجية مثل الطابعات أو قارئات الباركود أو وحدات التحكم التابعة لجهات خارجية. تتميز الوحدة بواجهة RS422/485 (X.27) معزولة وتدعم بروتوكولات قياسية مثل ASCII و 3964(R)، مع القدرة على دعم بروتوكولات متخصصة مثل Modbus RTU عبر برامج تشغيل قابلة للتحميل.
الميزات
واجهة RS422/485 (X.27) معزولة لاتصالات قوية
تدعم برامج تشغيل قابلة للتحميل لمرونة البروتوكول (مثل Modbus RTU)
نقل بيانات عالي السرعة يصل إلى 115.2 كيلوبت/ثانية
تشخيصات مدمجة لتبسيط استكشاف الأخطاء وإصلاحها
تكامل سلس في بيئات TIA Portal و SIMATIC Manager
عزل غلفاني يحمي دارات PLC الداخلية من التداخل الكهربائي
التطبيقات
تبادل البيانات التسلسلية من نقطة إلى نقطة في أنظمة التشغيل الآلي
تكامل أجهزة الطرف الثالث في هياكل S7-300
تسجيل البيانات والتقارير عبر الطابعات التسلسلية أو الأجهزة الطرفية الخارجية
أنظمة مسح الباركود والتعرف في التصنيع
المواصفات الفنية
موديل المنتج
6ES7341-1CH02-0AE0
نوع الواجهة
RS 422 / 485 (X.27)
جهد الإمداد
24 فولت تيار مستمر
معدل الإرسال
يصل إلى 115.2 كيلوبت/ثانية
فقدان الطاقة (نموذجي)
1.6 واط
فقدان الطاقة (حد أقصى)
2.4 واط
درجة حرارة التشغيل
0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى 70 درجة مئوية
إرشادات التثبيت
تأكد من إيقاف تشغيل وحدة المعالجة المركزية S7-300 قبل إدخال أو إزالة وحدة CP 341 من الرف.
قم بتركيب الوحدة على قضيب DIN القياسي لـ S7-300 وتثبيتها باستخدام آلية القفل المدمجة.
استخدم كابلات زوجية مجدولة ومحمية لتوصيلات RS422/485 لتقليل التداخل الكهرومغناطيسي في البيئات الصناعية.
تأكد من تأريض درع الكابل بشكل صحيح عند غلاف الموصل لمنع حلقات التأريض.
قم بتكوين الوحدة عبر أداة تكوين الأجهزة في STEP 7 أو TIA Portal؛ وتأكد من تحميل برنامج التشغيل الصحيح للبروتوكول المطلوب.
تحقق من أن مصدر الطاقة 24 فولت تيار مستمر مستقر وضمن نطاق التشغيل المحدد.
الأسئلة الشائعة
ما هو الحد الأقصى لتيار الدخل لهذه الوحدة؟
وحدة CP 341 لها تيار دخل أقصى يبلغ 100 مللي أمبير من مصدر الطاقة L+.
ما هو الحد الأدنى لمعدل الإرسال المدعوم؟
تدعم الوحدة حد أدنى لمعدل الإرسال يبلغ 0.3 كيلوبت/ثانية.
