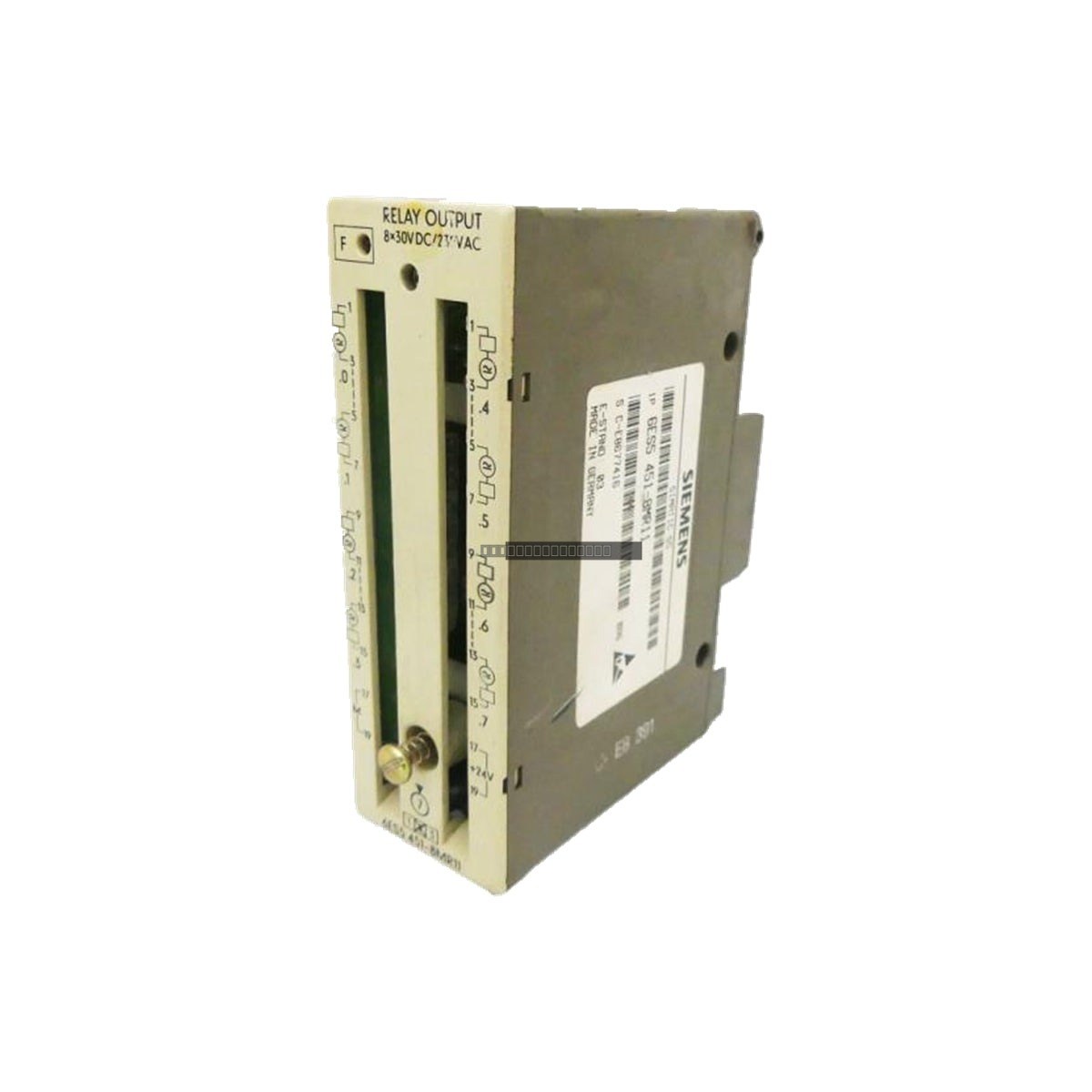

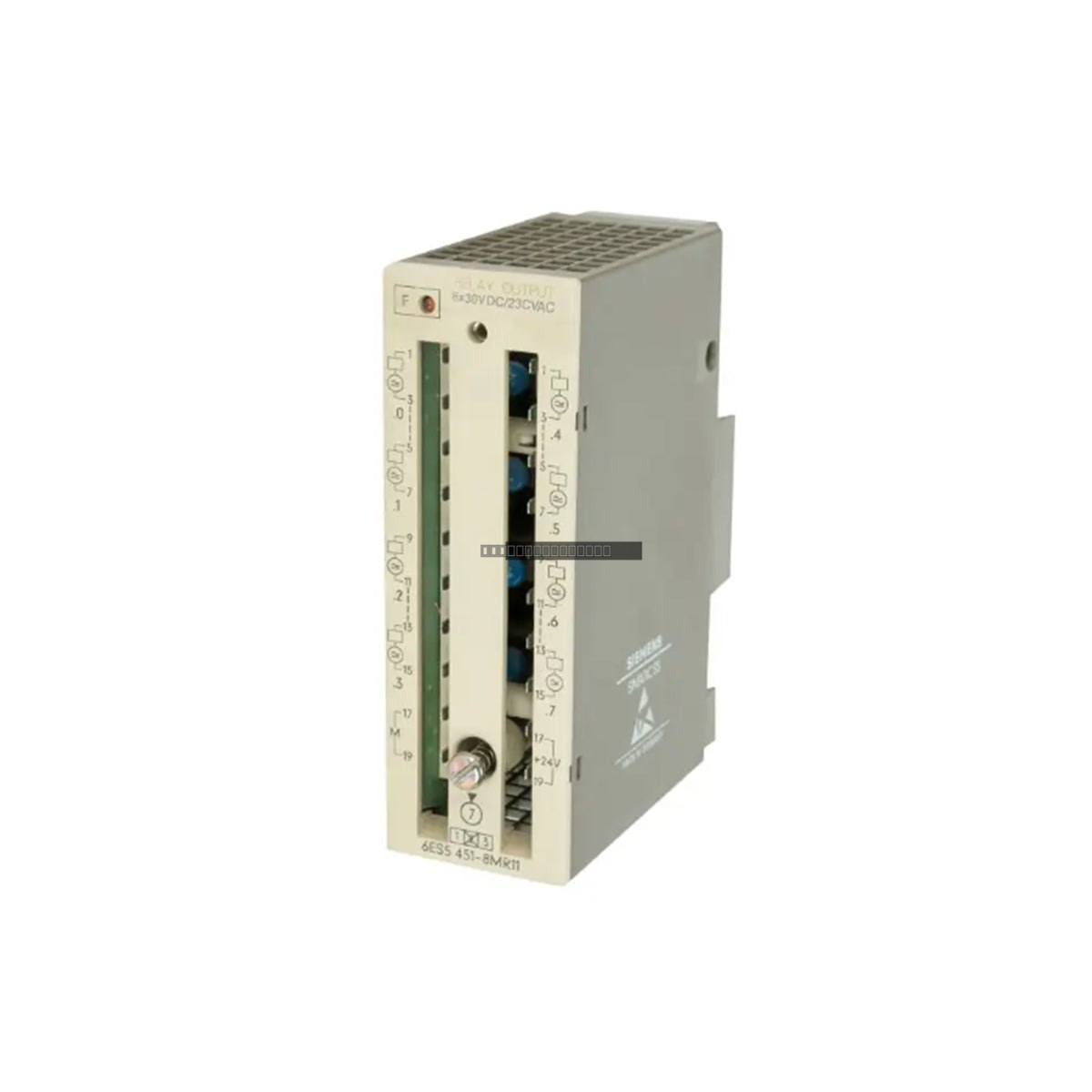

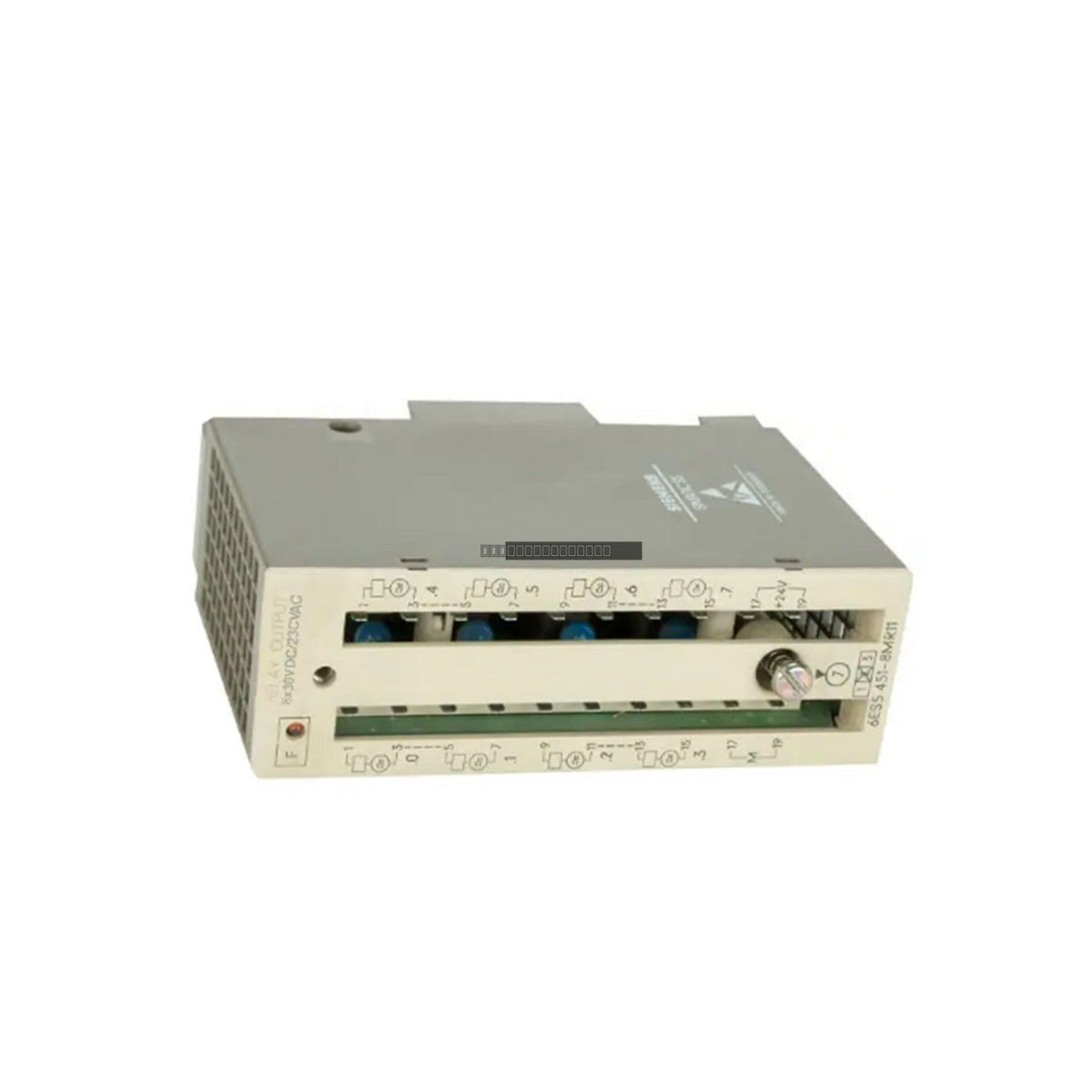

وحدة Siemens 6ES5451-8MR11 هي وحدة إخراج رقمية قوية مصممة للتكامل ضمن النظام البيئي للأتمتة القديم SIMATIC S5. توفر هذه الوحدة تحكمًا موثوقًا به للإشارات المنفصلة لوحدات التحكم المنطقية القابلة للبرمجة S5-90U وS5-95U وS5-100U، بالإضافة إلى أنظمة الإدخال/الإخراج الموزعة ET 100U وET 200U. وقد تم تصميمها لسد الفجوة بين منطق التحكم المركزي والمحركات على مستوى الموقع، مما يضمن أداءً ثابتًا في القطاعات الصناعية الصعبة مثل التصنيع وتوليد الطاقة ومناولة المواد.
الميزات
تبديل عالي السرعة: بنية الحالة الصلبة محسّنة لتوزيع إشارة ثنائية بزمن انتقال منخفض.
سعة التحميل: تدعم 0.5 أمبير لكل قناة عند 24 فولت تيار مستمر، مناسبة لتشغيل المرحلات الصناعية والملفات اللولبية والموصلات.
العزل الكلفاني: توفر أجهزة الاقتران الضوئي المدمجة حاجزًا كهربائيًا حاسمًا بين ناقل اللوحة الخلفية ودوائر جانب الموقع، مما يحمي المكونات المنطقية من التداخل الكهرومغناطيسي وتقلبات الجهد.
تكامل سلس: مصمم للتركيب القياسي على اللوحة الخلفية على لوحات القاعدة ET 100U وET 200U، مما يضمن اتصالًا حتميًا وسهولة التركيب.
المواصفات الفنية
النموذج
6ES5451-8MR11
العلامة التجارية
سيمنز
السلسلة
SIMATIC S5 / ET 100U / ET 200U
نوع الوحدة
وحدة الإخراج الرقمي
جهد الإخراج
24 فولت تيار مستمر
تيار الإخراج
0.5 أمبير لكل قناة
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل رف PLC أو لوحة القاعدة ET 100U/200U قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
تأكد من أن الوحدة مثبتة بشكل صحيح في فتحة اللوحة الخلفية لضمان اتصال موثوق به بالناقل.
استخدم كابلات محمية للتوصيلات الجانبية للموقع لتقليل تأثير التداخل الكهرومغناطيسي في البيئات عالية الضوضاء.
حافظ على تهوية كافية حول الوحدة لضمان التشغيل ضمن نطاق درجة الحرارة المحدد من 0 إلى 60 درجة مئوية.
تعامل مع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية لمنع تلف الدوائر الداخلية الحساسة.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع وحدات التحكم S7 الحديثة؟
لا، تم تصميم 6ES5451-8MR11 خصيصًا لمنصات SIMATIC S5 وET 100U/200U القديمة. وهي غير متوافقة أصلاً مع أجهزة سلسلة S7-300 أو S7-1500.
ما هي الوظيفة الأساسية للعزل الجلفاني؟
يحمي العزل الجلفاني منطق اللوحة الخلفية الداخلية من ارتفاعات الجهد في جانب الموقع، أو الاندفاعات، أو حلقات الأرض، وهو أمر ضروري للحفاظ على استقرار النظام في البيئات الصناعية.
