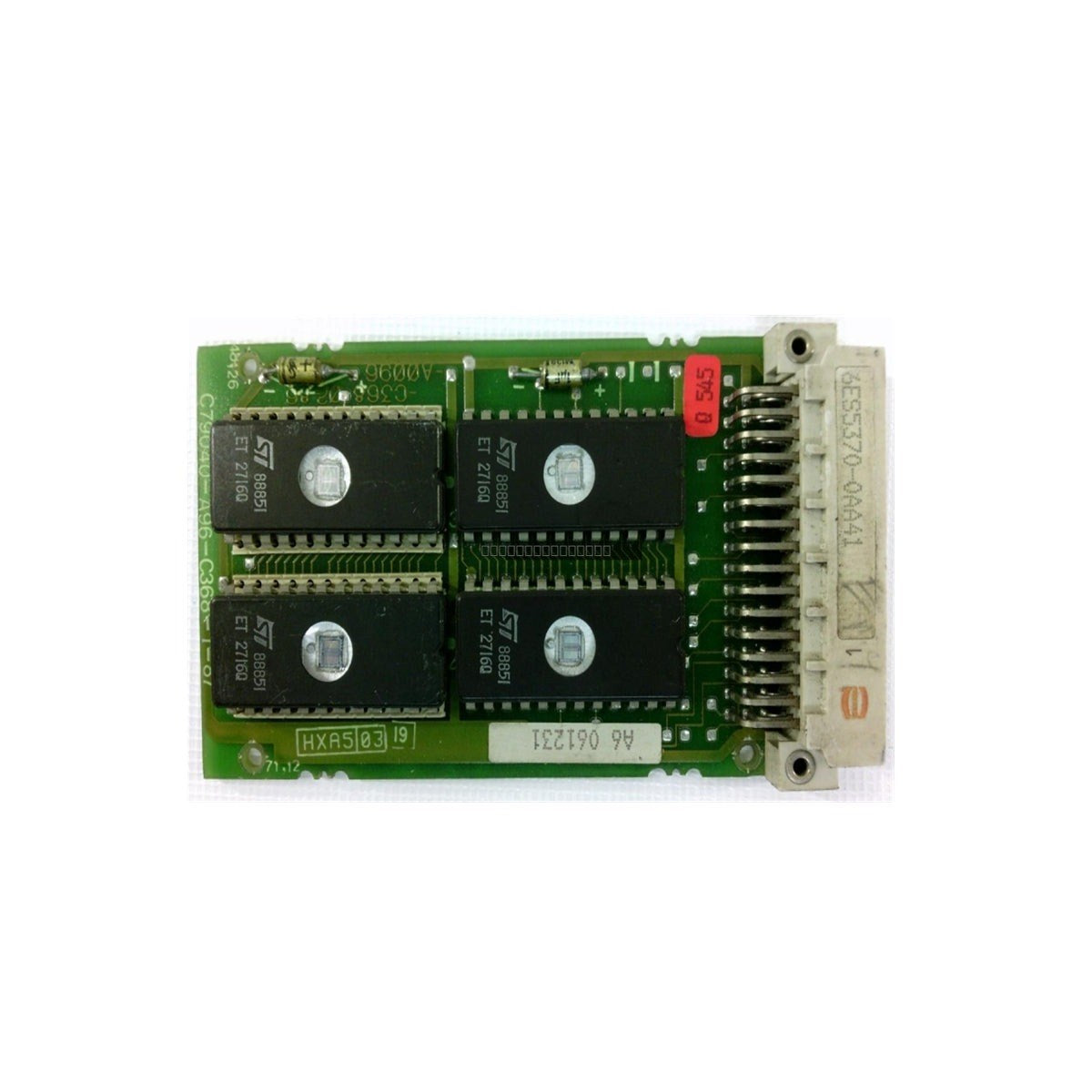

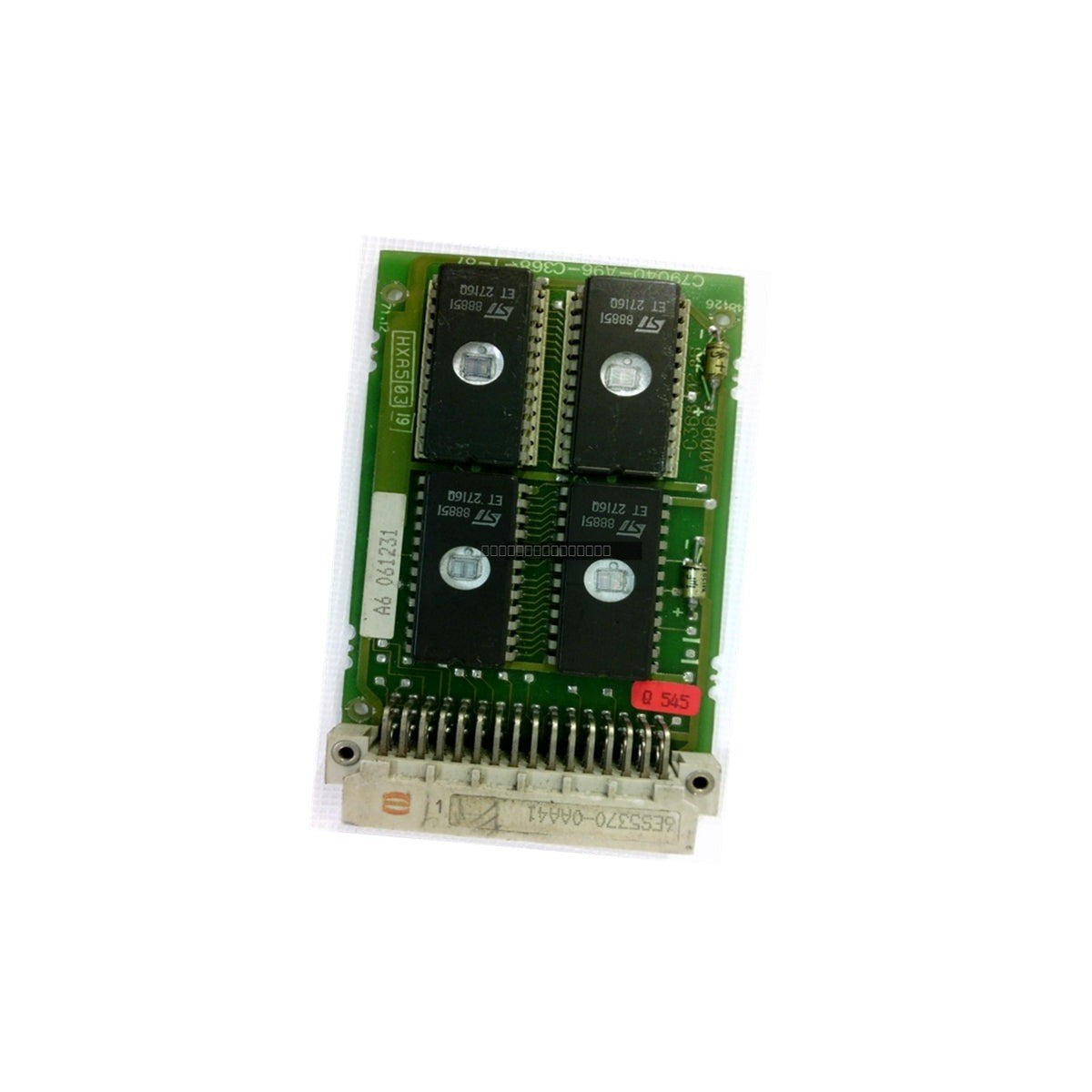

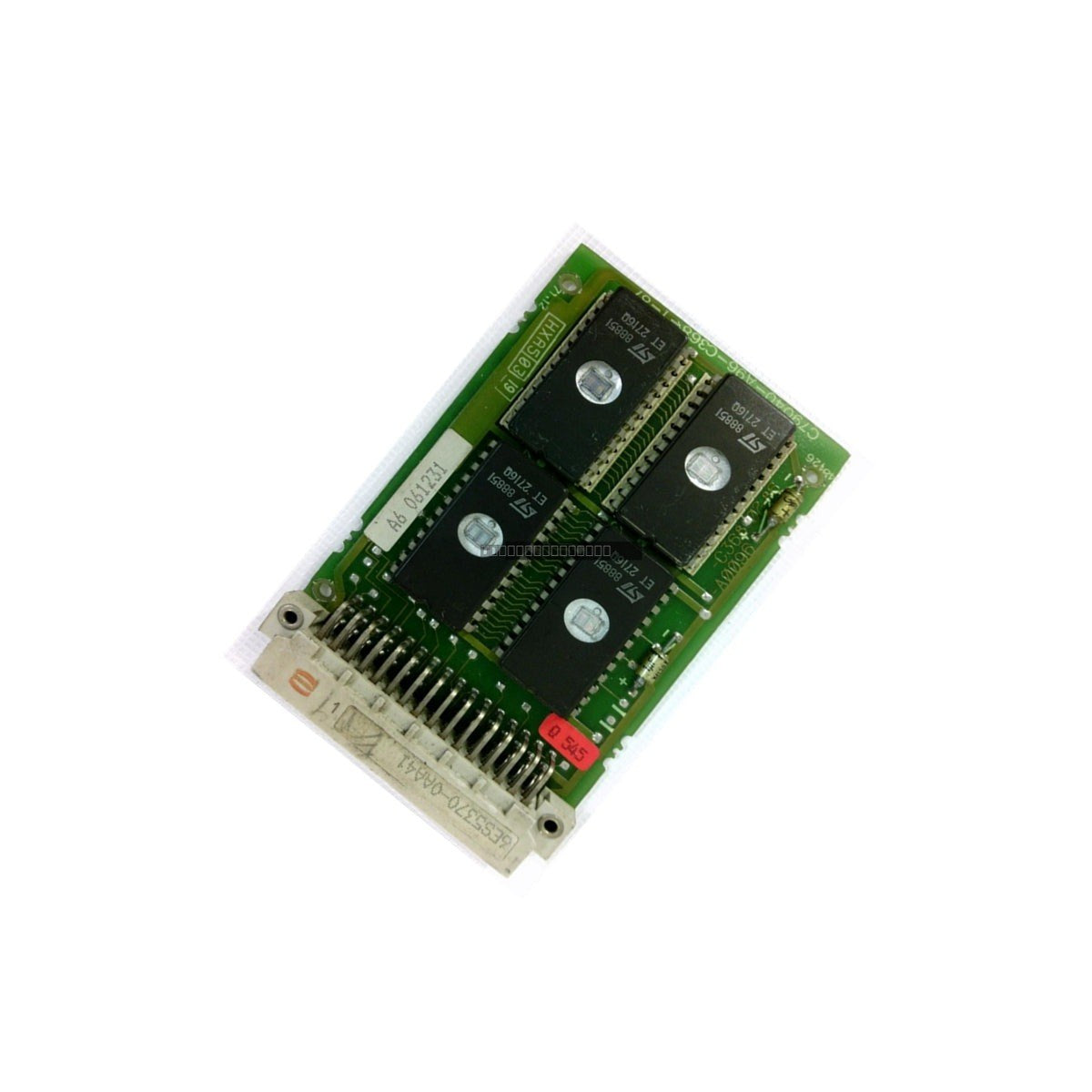

وحدة Siemens 6ES5370-0AA41 هي وحدة فرعية ذاكرة EPROM قابلة للتوصيل مصممة لبنية المتحكم المنطقي القابل للبرمجة (PLC) Simatic S5. تُستخدم وحدة التخزين غير المتطايرة هذه لاستضافة برامج المستخدم المترجمة STEP 5، بما في ذلك كتل التنظيم، وكتل الوظائف، وقوائم التعليمات. من خلال تخزين منطق التحكم بشكل مستقل عن بطارية اللوحة الخلفية لوحدة المعالجة المركزية، تضمن الوحدة سلامة البرنامج أثناء انقطاع التيار الكهربائي، مما يقلل من وقت الاسترداد ويمنع فقدان البيانات في البيئات الصناعية الحساسة مثل خطوط التصنيع ومرافق توليد الطاقة.
الميزات
ذاكرة EPROM غير متطايرة بسعة 8 كيلوبايت.
تصميم قابل للمسح بالأشعة فوق البنفسجية لدورات برامج قابلة لإعادة الاستخدام.
واجهة مباشرة مع فتحات التحميل الأمامي لوحدة المعالجة المركزية Simatic S5.
هيكل بلاستيكي قوي للحماية من التفريغ الكهروستاتيكي والتداخل الكهرومغناطيسي.
استهلاك منخفض للطاقة، يستمد الطاقة مباشرة من اللوحة الخلفية لوحدة المعالجة المركزية المضيفة.
التطبيقات
هذه الوحدة الفرعية ضرورية لأنظمة Simatic S5 PLC حيث يكون الاحتفاظ بالبرنامج على المدى الطويل مطلوبًا دون الاعتماد على ذاكرة الوصول العشوائي المتطايرة أو الذاكرة المدعومة بالبطارية. يتم نشرها بشكل شائع في التصنيع الآلي، والمعالجة الكيميائية، وأنظمة التحكم في البنية التحتية حيث يكون الاسترداد السريع للنظام بعد فقدان الطاقة أمرًا بالغ الأهمية.
المواصفات الفنية
النموذج
6ES5370-0AA41
العلامة التجارية
سيمنز سيماتيك S5
سعة الذاكرة
8 كيلوبايت (8192 بايت)
نوع الذاكرة
EPROM (قابلة للمسح بالأشعة فوق البنفسجية)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 70 درجة مئوية
الرطوبة النسبية
5% إلى 95% بدون تكاثف
استهلاك الطاقة
<= 0.5 واط (نموذجي)
إرشادات التثبيت
عزل الطاقة: قم دائمًا بإلغاء تنشيط رف Simatic S5 قبل إدخال أو إزالة الوحدة الفرعية للذاكرة لمنع ضوضاء الناقل أو التلف المحتمل للوحة الخلفية لوحدة المعالجة المركزية.
التثبيت: تأكد من محاذاة موصل حافة الوحدة بشكل صحيح مع أدلة مقبس وحدة المعالجة المركزية. اضغط بقوة حتى يكون الغطاء مستويًا مع اللوحة الأمامية لوحدة المعالجة المركزية لضمان اتصال موثوق به تحت الاهتزاز.
الحماية من الأشعة فوق البنفسجية: حافظ على تغطية نافذة شريحة EPROM بعد البرمجة. التعرض للضوء المحيط أو مصادر الأشعة فوق البنفسجية يمكن أن يسبب تدهور البيانات وتقلب البتات بمرور الوقت.
البرمجة: استخدم مبرمجي Simatic S5 من سلسلة PG المتوافقة لكتابة البيانات إلى الوحدة.
الأسئلة الشائعة
كيف أقوم بمسح 6ES5370-0AA41؟
الوحدة من نوع EPROM، وتتطلب التعرض لمصدر ضوء فوق بنفسجي (UV) عالي الكثافة من خلال النافذة المدمجة لمسح بيانات البرنامج الموجودة قبل إعادة برمجتها.
هل هذه الوحدة متوافقة مع جميع وحدات المعالجة المركزية S5؟
تم تصميم هذه الوحدة خصيصًا لنماذج Simatic S5 CPU التي تدعم واجهة الوحدة الفرعية EPROM القياسية. يرجى التحقق من دليل أجهزة وحدة المعالجة المركزية الخاصة بك للتأكد من توافق الوحدة الفرعية للذاكرة.
