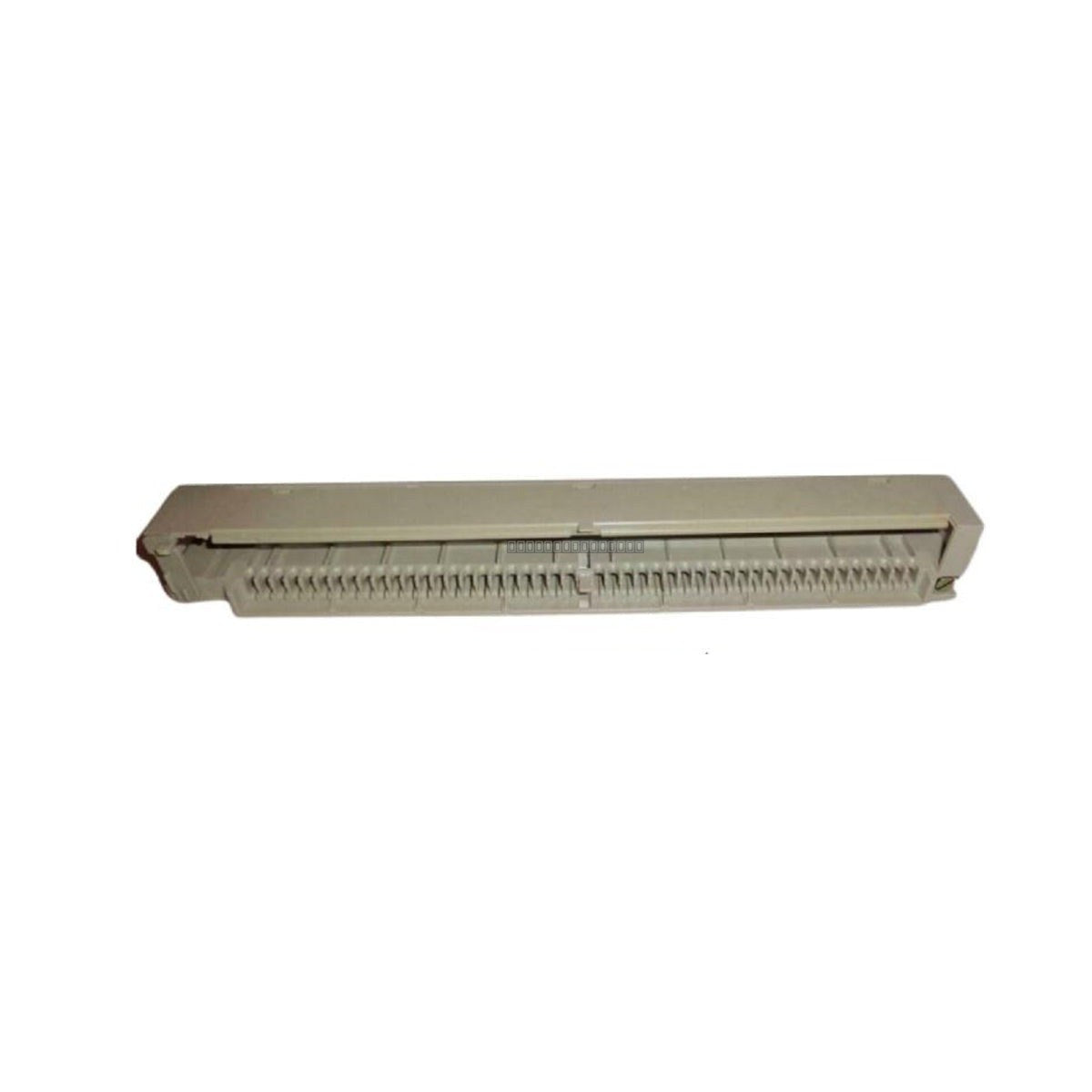

الموصل الأمامي Siemens 6ES5490-7LA11 مصمم لنظام التشغيل الآلي Simatic S5-115. يوفر هذا المكون واجهة آمنة ومقاومة للاهتزاز لتكوينات الأسلاك عالية الكثافة، مما يضمن نقل إشارة عالي الدقة داخل خزانات التحكم الصناعية. تم تصميمه لتسهيل الصيانة السريعة والإنهاء المعياري، مما يساعد على تقليل وقت تعطل النظام في البيئات الصعبة مثل إنتاج الطاقة والتعدين والتصنيع الثقيل.
الميزات
مصمم خصيصًا لسلسلة Siemens Simatic S5-115 PLC.
يدعم تكوينات من 24 إلى 46 دبوسًا لتوصيل I/O متعدد الاستخدامات.
يستخدم إنهاء اتصال تجعيد عالي الموثوقية للتوصيلات الكهربائية المستقرة.
يوفر الغلاف المتين إدارة منظمة للكابلات وتجميعًا سريعًا.
يتضمن 40 نقطة توصيل مجعدة مصممة بدقة لمنع تدهور الإشارة.
مكون سلبي لا يتطلب مصدر طاقة خارجي.
المواصفات الفنية
الموديل
6ES5490-7LA11
الماركة
Siemens Simatic S5
طريقة الإنهاء
نقاط توصيل مجعدة
تكوين الدبوس
24 إلى 46 دبوسًا
المكونات المتضمنة
40 نقطة توصيل مجعدة
نوع التركيب
حامل رف أمامي
استهلاك الطاقة
سلبي
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام PLC قبل تثبيت أو إزالة الموصل الأمامي لمنع حدوث قصر كهربائي أو تلف وحدة I/O.
استخدم أدوات التجعيد المناسبة لضمان اتصال ميكانيكي وكهربائي آمن بين السلك ونقاط التوصيل المجعدة المتوفرة.
تحقق من أن جميع نقاط التوصيل مثبتة بالكامل داخل غلاف الموصل قبل التركيب بالوحدة.
حافظ على تخفيف إجهاد الكابلات المناسب لمنع الإجهاد الميكانيكي على دبابيس الموصل أثناء التشغيل.
تأكد من أن الموصل مغلق بالكامل في غلاف الوحدة للحفاظ على مقاومة الاهتزاز والاستمرارية الكهربائية.
الأسئلة الشائعة
هل هذا الموصل متوافق مع سلاسل Simatic S5 الأخرى؟
تم تصميم هذا الموصل خصيصًا لسلسلة Simatic S5-115. يرجى التحقق من رقم جزء الوحدة المحدد الخاص بك لضمان التوافق قبل التثبيت.
هل يتطلب هذا الموصل أدوات متخصصة؟
نعم، نظرًا لأن هذه الوحدة تستخدم إنهاء نقاط توصيل مجعدة، يلزم وجود أداة تجعيد متوافقة لربط الأسلاك بنقاط التوصيل بشكل صحيح قبل إدخالها في غلاف الموصل.
