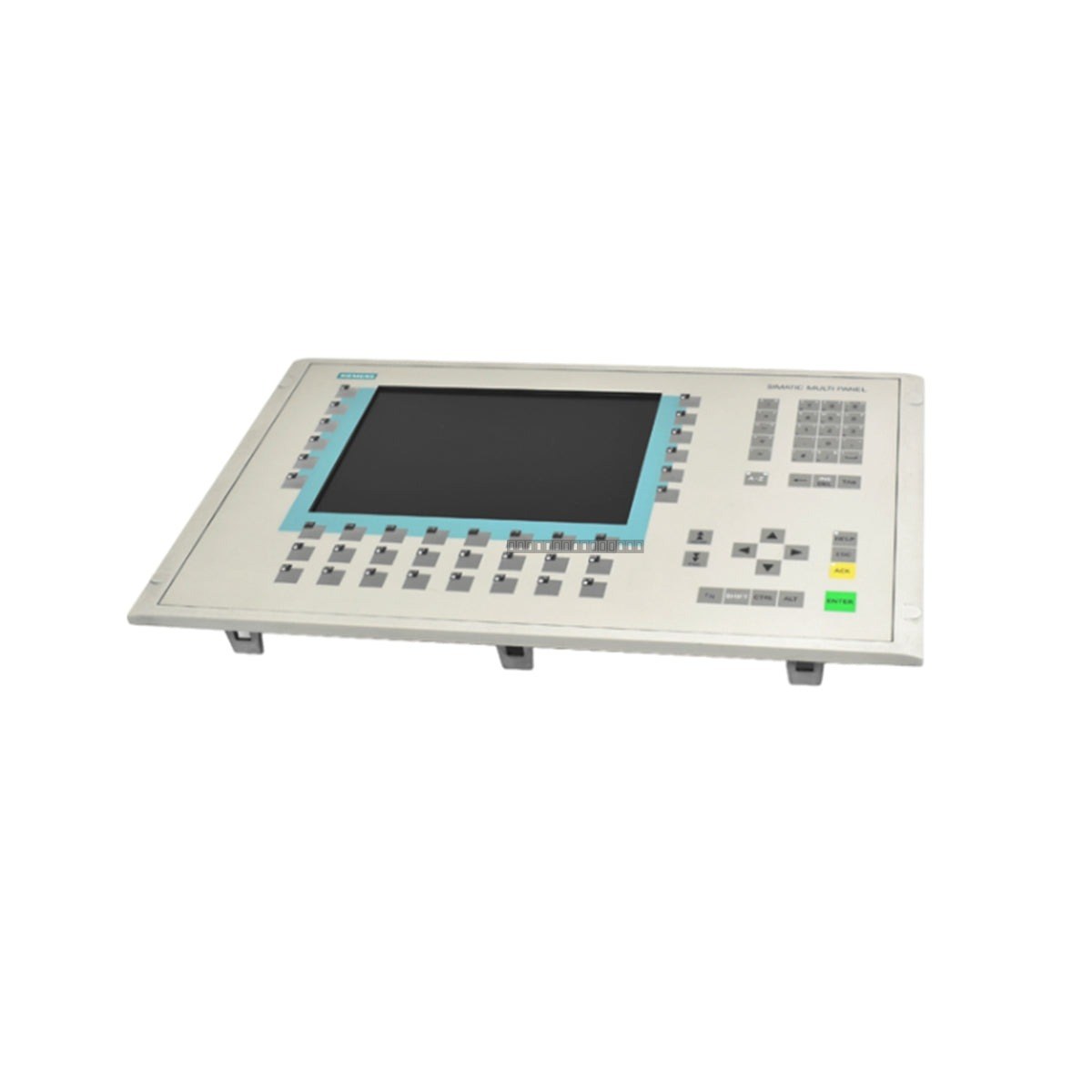

Siemens 6AV6542-0AG10-0AX0 هو لوحة متعددة SIMATIC MP 270B مصممة لتطبيقات واجهة المشغل الصناعي. تتميز هذه الوحدة بشاشة عرض ملونة TFT مقاس 10.4 بوصة ولوحة مفاتيح غشائية، مما يوفر حلاً قويًا لمراقبة العمليات الآلية والتحكم فيها. نظرًا لكونه جهازًا قديمًا، فإنه يستخدم بشكل متكرر في أنظمة التحكم الآلي القائمة التي تتطلب تفاعلًا موثوقًا بين الإنسان والآلة.
لوحة مفاتيح غشائية مدمجة لإدخال البيانات باللمس من قبل المشغل.
ذاكرة تكوين 4 ميجابايت.
قابل للتهيئة عبر برنامج Siemens ProTool (الإصدار V6.0 أو أعلى).
واجهة USB مدمجة لتوصيل الأجهزة الطرفية.
مصمم للبيئات الصناعية الصعبة مع استهلاك تيار مقنن يبلغ 0.9 أمبير.
التطبيقات
أنظمة التعبئة والتغليف والتحزيم لإدارة الوصفات وتسجيل الأخطاء.
الأفران الصناعية لتحديد درجة الحرارة متعددة الخطوات.
مراقبة محطات معالجة المياه والمضخات.
مراقبة دورة آلة الحقن بالضغط والضغط.
الآلات البحرية وأنظمة التحكم في المحركات.
المواصفات الفنية
النموذج
6AV6542-0AG10-0AX0
نوع الشاشة
TFT، 256 لونًا
قطر الشاشة
10.4 بوصة
الدقة
640 × 480 بكسل
متوسط الوقت بين الأعطال للإضاءة الخلفية
50,000 ساعة (عند 25 درجة مئوية)
عناصر التحكم
لوحة مفاتيح غشائية
مدخل الطاقة (نموذجي)
22 واط
التيار المقنن
0.9 أمبير
الذاكرة
ذاكرة تكوين 4 ميجابايت
الواجهات
1x USB
إرشادات التركيب
تأكد من تركيب اللوحة في بيئة نظيفة وجافة ضمن غلاف مناسب بتصنيف IP.
تحقق من دقة أبعاد فتحة التركيب للحفاظ على سلامة الختم الأمامي.
استخدم قطعة قماش ناعمة ومبللة لتنظيف الغشاء الأمامي؛ تجنب المنظفات الكاشطة أو المذيبات التي قد تلحق الضرر بالشاشة أو الختم.
تأكد من تأريض هيكل اللوحة بشكل صحيح لتقليل التداخل الكهرومغناطيسي (EMI).
أوقف تشغيل النظام قبل توصيل أو فصل كابلات الاتصال أو الأجهزة الطرفية.
حافظ على التهوية الكافية حول الجزء الخلفي من الوحدة لمنع ارتفاع درجة الحرارة أثناء التشغيل.
الأسئلة الشائعة
ما هو 6AV6542-0AG10-0AX0؟
Siemens 6AV6542-0AG10-0AX0 عبارة عن لوحة متعددة صناعية مزودة بشاشة ملونة مقاس 10.4 بوصة ومفاتيح وظيفية، وتستخدم عادةً مع برنامج ProTool V6.0 أو أعلى لتصور العمليات.
ما هو الفرق بين MP270 و MP270B؟
6AV6542-0AG10-0AX0 هو نموذج Multi Panel 270B. يشير الحرف "B" عمومًا إلى أداء معالج محدث ومواصفات ذاكرة مقارنة بسلسلة MP270 الأصلية.
ما هي سعة الذاكرة؟
يحتوي الجهاز على ذاكرة تكوين 4 ميجابايت ويدعم ما يصل إلى 2048 متغيرًا لمراقبة العمليات.
