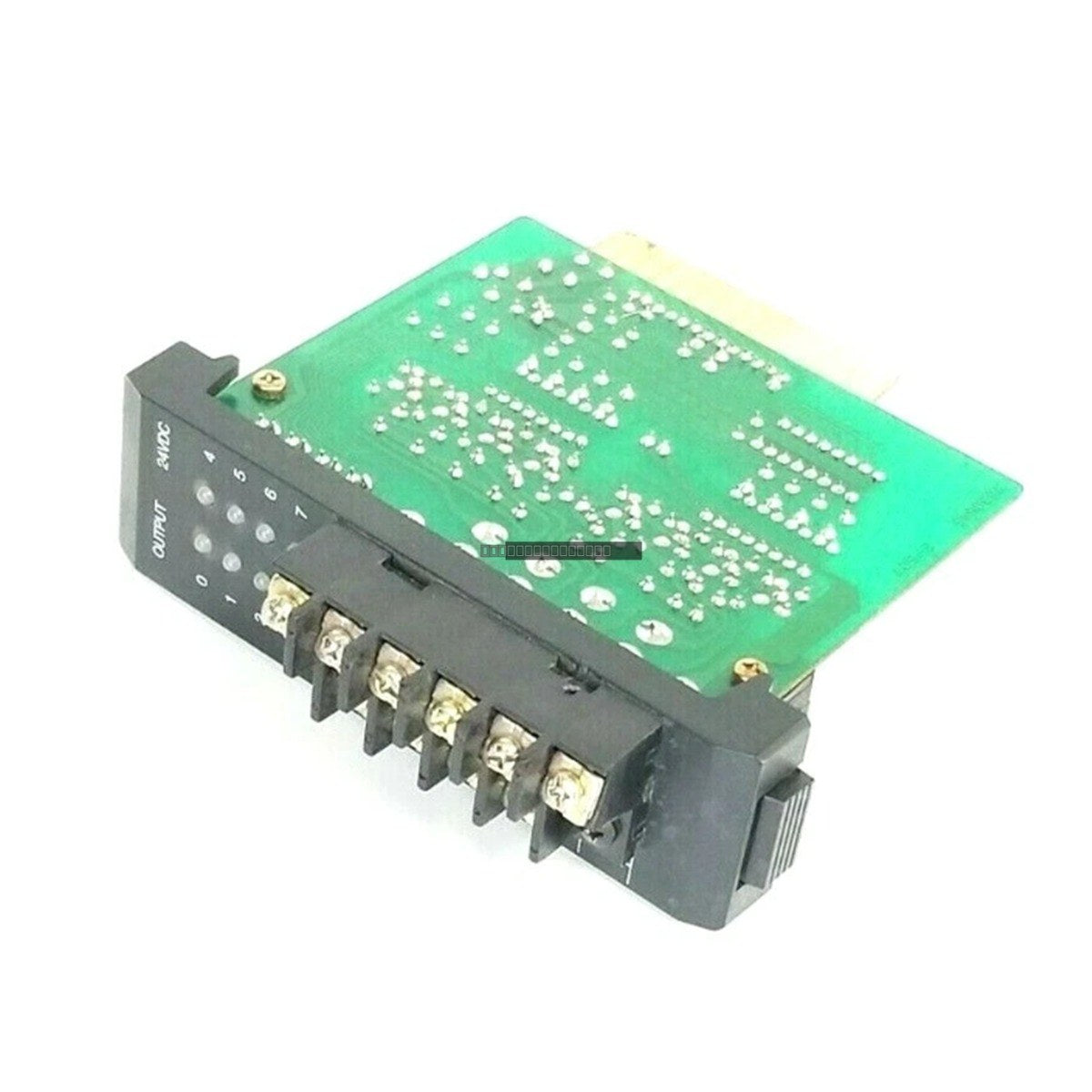

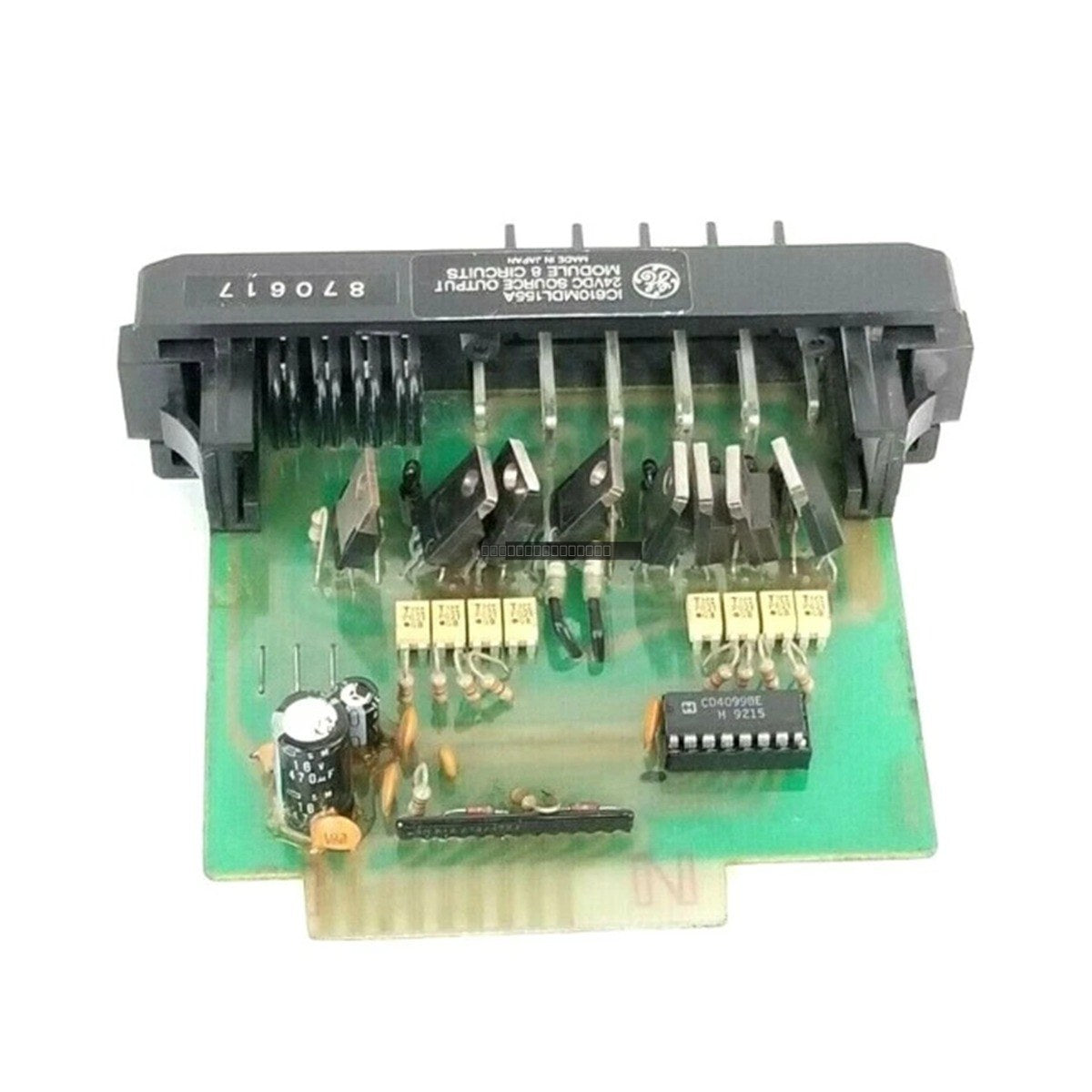

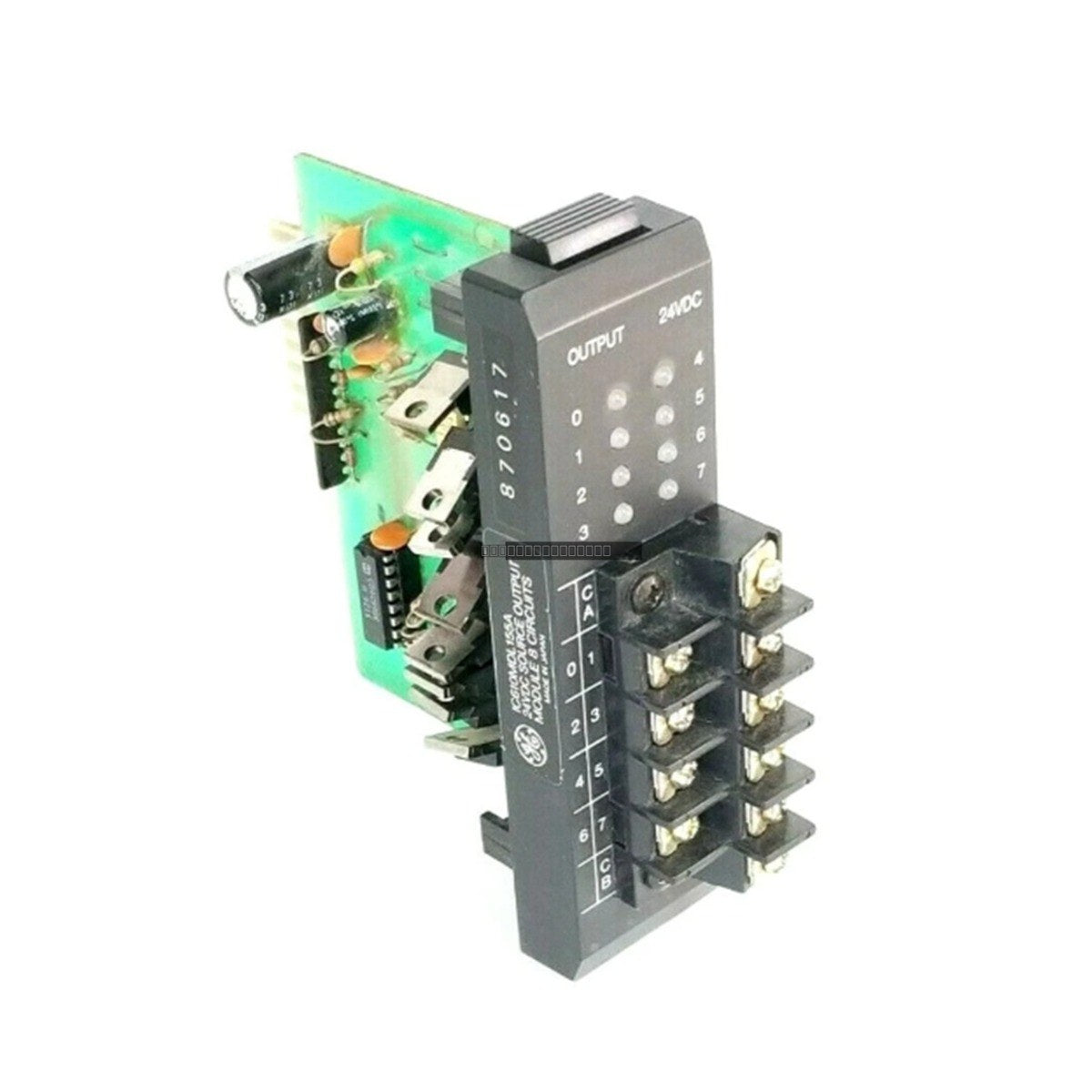

وحدة GE Fanuc IC610MDL155 هي وحدة إخراج مصدر منفصلة من 8 نقاط مصممة لهندسة وحدة التحكم المنطقية القابلة للبرمجة (PLC) من السلسلة الأولى. توفر هذه الوحدة تبديلًا موثوقًا به عالي الجانب بجهد 24 فولت تيار مستمر، مما يسمح بالربط المباشر مع مشغلات الحقول الصناعية، والمصابيح التجريبية، والملفات اللولبية، والمرحلات الوسيطة. تم تصميمها لبيئات التصنيع المتطلبة، بما في ذلك تكرير النفط، وتوليد الطاقة الحرارية، وتعدين المعادن، حيث الأداء المتسق ووقت التشغيل العالي أمران بالغا الأهمية.
الميزات
تكوين إخراج 8 نقاط عالي الجانب (مصدر) لتعزيز السلامة.
مكونات التبديل ذات الحالة الصلبة لتقليل تبديد الحرارة وإطالة عمر الخدمة.
عزل بمقوم ضوئي لحماية ناقل وحدة المعالجة المركزية الداخلية من العابرين الكهربائيين وارتفاعات الجهد الاستقرائية من جانب الحقل.
مصممة للتكامل مع اللوحة الخلفية القياسية للرف من السلسلة الأولى.
تدعم دورات التشغيل المستمرة في الظروف الصناعية القاسية.
التطبيقات
تُستخدم هذه الوحدة عادةً في أنظمة PLC من السلسلة الأولى للتحكم في الأجهزة الحقلية المنفصلة. تشمل التطبيقات الشائعة تشغيل صمامات الملف اللولبي، وملفات الملامس، ومؤشرات الحالة، وأجهزة إعلان الإنذار في حلقات التحكم في العمليات الآلية.
المواصفات الفنية
النموذج
IC610MDL155
العلامة التجارية
GE Fanuc
خط الإنتاج
Series One
عدد المخارج
8 نقاط
التكوين
مصدر (تبديل عالي الجانب)
الجهد المقدر
24 فولت تيار مستمر
نطاق جهد التشغيل
18 إلى 30 فولت تيار مستمر
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
الرطوبة النسبية
5% إلى 95% بدون تكاثف
إرشادات التركيب
تأكد من فصل طاقة رف PLC قبل تركيب الوحدة أو إزالتها لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بشكل صحيح في فتحة اللوحة الخلفية من السلسلة الأولى لضمان اتصال موثوق به بالناقل.
استخدم مقاييس أسلاك مناسبة لوصلات الحقل وتأكد من إحكام جميع الأطراف لمنع الاتصالات غير المحكمة.
حافظ على التهوية المناسبة داخل خزانة التحكم للحفاظ على درجات الحرارة المحيطة ضمن نطاق 0 إلى 60 درجة مئوية.
قم بتوجيه أسلاك الحقل بعيدًا عن كابلات الجهد العالي ومصادر التداخل الكهرومغناطيسي العالية لتقليل تداخل الإشارة.
اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس دائرة الوحدة.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع رفوف الإدخال/الإخراج الأخرى من السلسلة الأولى؟
نعم، تم تصميم IC610MDL155 خصيصًا لهندسة رف GE Fanuc Series One. يرجى التأكد من تكوين اللوحة الخلفية لديك بشكل صحيح لدعم متطلبات الطاقة لهذه الوحدة.
هل تتطلب هذه الوحدة طاقة خارجية للمخرجات؟
نعم، تتطلب الوحدة مصدر طاقة خارجي بجهد 24 فولت تيار مستمر لتشغيل الأحمال من جانب الحقل، بينما يتم تشغيل المنطق الداخلي عبر اللوحة الخلفية للرف.
ما فائدة تكوين إخراج المصدر؟
يوفر تكوين إخراج المصدر (عالي الجانب) ملف تعريف أمان محسّن؛ في حالة وجود خطأ قصير في الهيكل، لا يتم تنشيط عناصر الحقل عن طريق الخطأ، مما يساعد على منع بدء تشغيل المعدات العرضي.
