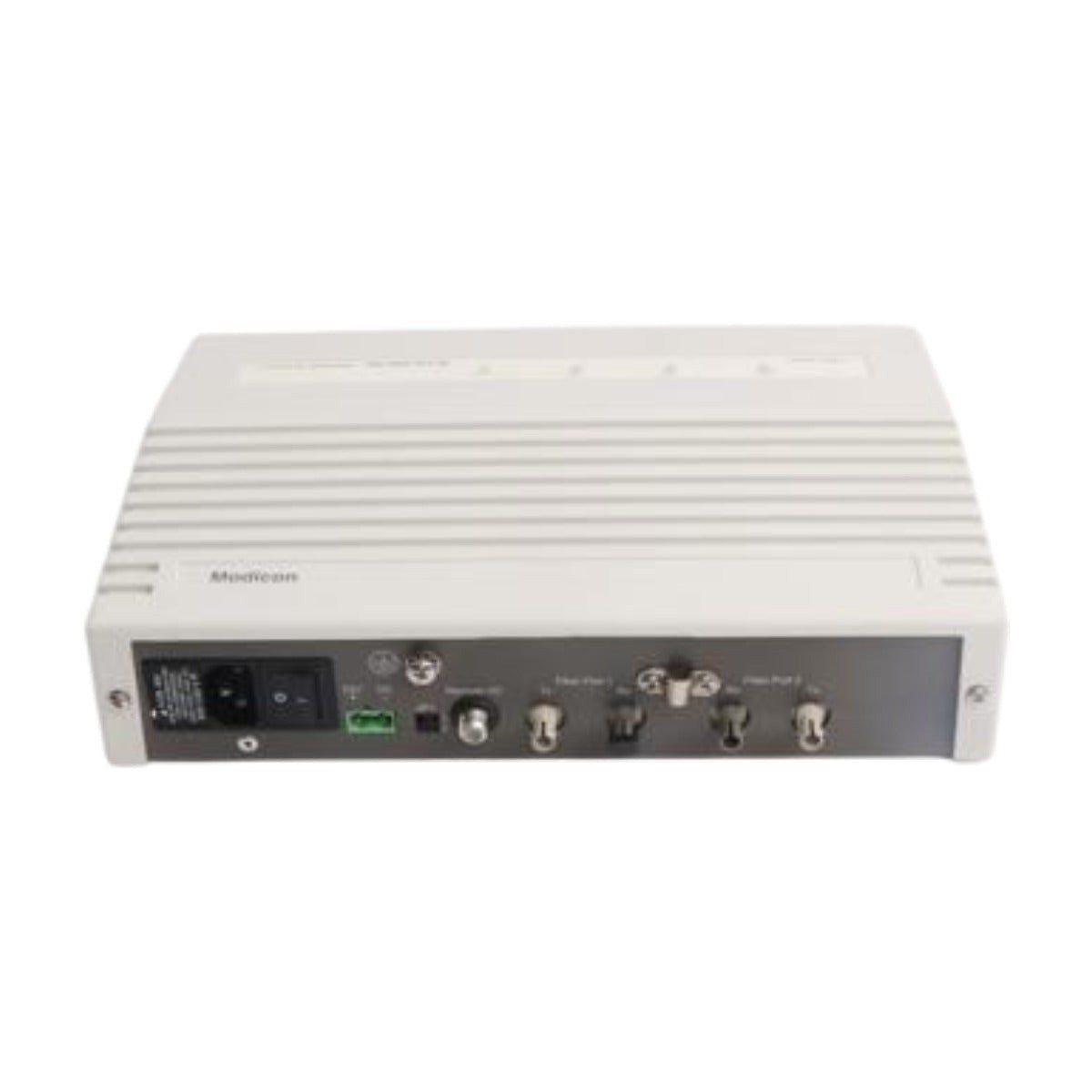

وحدة Schneider 490NRP25400 عبارة عن وحدة مُكرر للألياف الضوئية عالية الأداء مصممة لمنصة أتمتة Modicon Quantum. تعمل هذه الوحدة على زيادة المسافة وموثوقية الإدخال/الإخراج عن بُعد (RIO) والشبكات التحكمية عن طريق تحويل الإشارات الكهربائية إلى نبضات ضوئية. توفر عزلًا جلفانيًا حاسمًا، مما يقضي بشكل فعال على حلقات التأريض والتداخل الكهرومغناطيسي (EMI) الذي غالبًا ما يؤثر على الاتصالات القائمة على النحاس في المواقع الصناعية الكبيرة مثل محطات الطاقة وعمليات التعدين ومصافي البتروكيماويات. من خلال تسهيل بنية أساسية ضوئية قوية، تضمن 490NRP25400 نقل البيانات الحتمي عبر مسافات طويلة، مما يقلل من وقت توقف النظام الناتج عن تدهور الإشارة أو الارتفاعات المفاجئة في التيار الكهربائي.
الميزات
يدعم بروتوكولات الاتصال Modbus Plus والإدخال/الإخراج عن بُعد (RIO).
يستخدم كابلات الألياف الضوئية متعددة الأوضاع (62.5/125 أو 50/125 ميكرومتر).
يحتوي على منفذي ألياف ضوئية مزدوجين لتكوينات شبكة مرنة، بما في ذلك التكوينات من نقطة إلى نقطة والتكوينات النجمية.
يوفر عزلًا جلفانيًا بقوة 500 VDC بين الشبكة والأرض.
مصابيح LED تشخيصية مدمجة لمراقبة حالة الارتباط وطاقة الإشارة في الوقت الفعلي.
يعمل بشفافية داخل طبقة الشبكة دون الحاجة إلى تكوين برمجي.
التطبيقات
تعد هذه الوحدة مثالية لأنظمة التحكم الموزعة التي تتطلب اتصالات بعيدة المدى بين رفوف بطاقات Quantum. يتم نشرها بشكل متكرر في البيئات ذات التداخل الكهرومغناطيسي العالي، مثل مرافق توليد الطاقة ومحطات معالجة المياه ومواقع التصنيع الثقيل حيث قد يؤدي الضوضاء الكهربائية إلى الإضرار بسلامة البيانات المستندة إلى النحاس.
المواصفات الفنية
الموديل
490NRP25400
العلامة التجارية
شنايدر إلكتريك / موديكون
السلسلة
Modicon Quantum
نوع الوحدة
مُكرر الألياف الضوئية
الطول الموجي البصري
820 نانومتر
أقصى مسافة نقل
حتى 3 كم (حسب التوهين)
الواجهة البصرية
موصلات ST
استهلاك التيار
250 مللي أمبير عند 5 VDC
تبديد الطاقة
1.25 واط
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
الرطوبة النسبية
5-95 بالمائة (غير مكثفة)
إرشادات التركيب
تشغل الوحدة فتحة واحدة على لوحة توصيل Modicon Quantum القياسية.
تأكد من إيقاف تشغيل مصدر طاقة الرف قبل إدخال الوحدة أو إزالتها.
تأكد من توجيه كابلات الألياف الضوئية بنصف قطر انحناء يلتزم بمواصفات الشركة المصنعة لمنع فقدان الإشارة عند واجهة موصل ST.
حافظ على بيئة نظيفة للموصلات البصرية؛ استخدم أغطية واقية عند فصل الكابلات لمنع تلوث الغبار.
تأكد من التأريض الصحيح لرف Quantum للحفاظ على فعالية العزل الجلفاني للوحدة.
الأسئلة الشائعة
هل تتطلب هذه الوحدة تكوينًا برمجيًا؟
لا، تعمل الوحدة 490NRP25400 بشفافية على الطبقة المادية ولا تتطلب أي تكوين برمجي أو معالجة.
هل يمكن استخدام هذه الوحدة مع ألياف أحادية الوضع؟
لا، هذا النموذج المحدد مصمم لكابلات الألياف الضوئية متعددة الأوضاع (62.5/125 أو 50/125 ميكرومتر) بطول موجي 820 نانومتر.
