وحدة الإخراج المنفصلة شنايدر موديكون كوانتوم 140DDO35301

الوصف

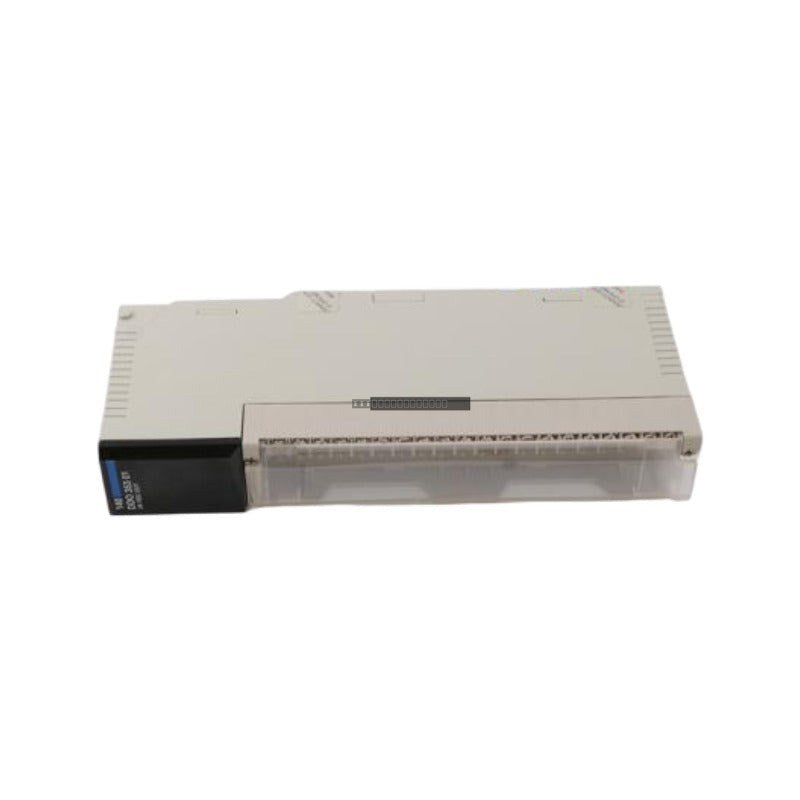

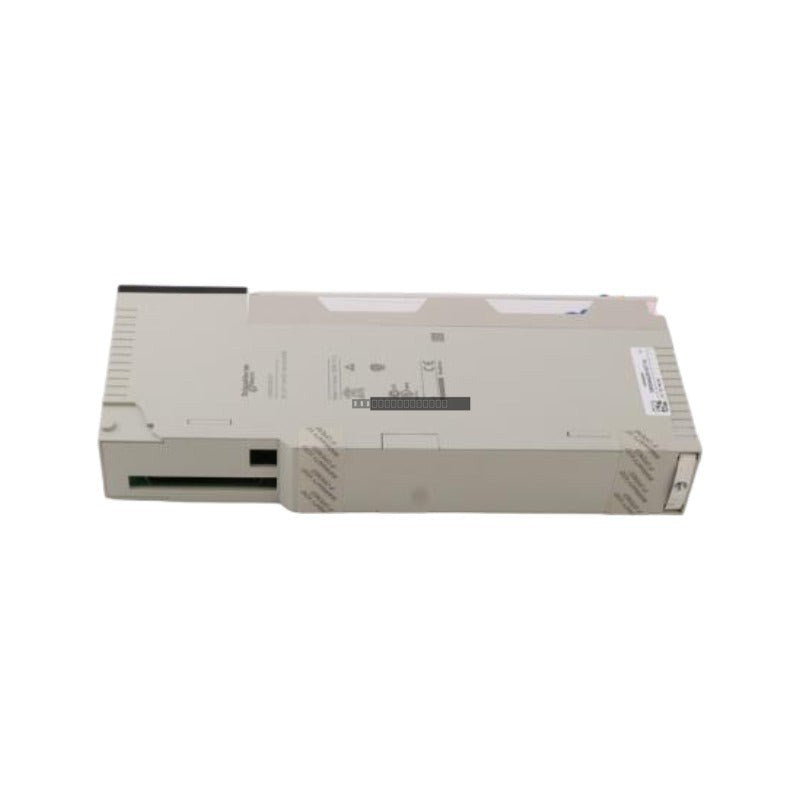

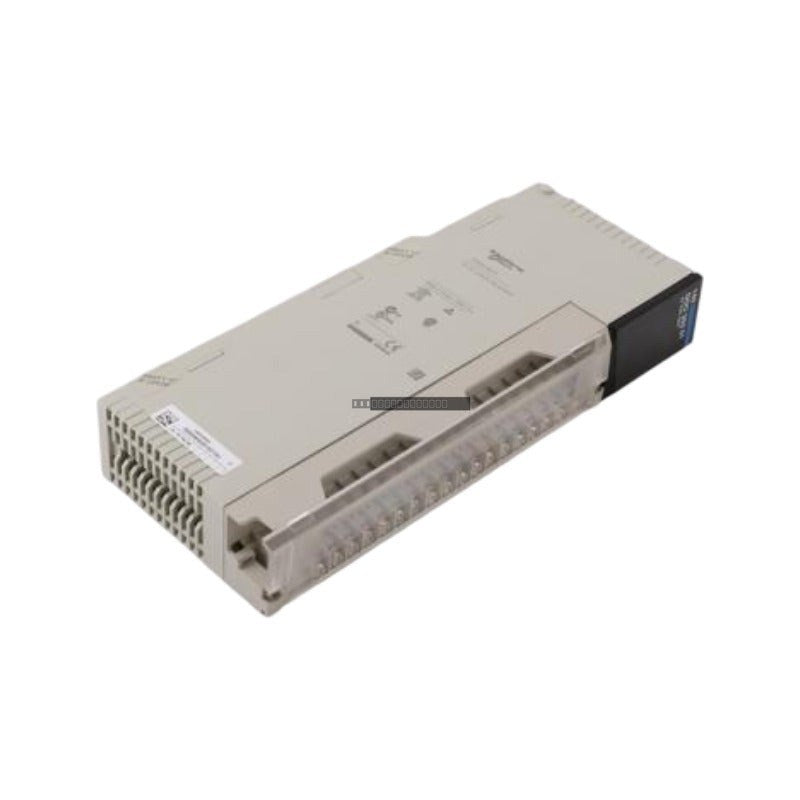

وحدة Schneider Electric Modicon Quantum 140DDO35301 هي وحدة إخراج منفصلة عالية الكثافة مصممة لمنصة أتمتة Modicon Quantum. تتميز هذه الوحدة بـ 32 قناة إخراج مستقلة تم تكوينها للتشغيل المنطقي الإيجابي (المصدر)، مما يوفر تحكمًا قويًا للمشغلات الصناعية والمرحلات وبادئات المحركات والمؤشرات. تم تصميمها لتطبيقات التوفر العالي، بما في ذلك تصنيع السيارات، ومعالجة المعادن، ومعالجة المياه، مما يضمن التبديل الرقمي الدقيق ومعالجة الإشارات الموثوقة.

الميزات

• 32 قناة إخراج منفصلة منظمة في 4 مجموعات معزولة تتكون كل منها من 8 قنوات.
• تكوين المنطق الإيجابي (المصدر) لتبديل الحمل الموثوق.
• عزل غلفاني عبر أجهزة الاقتران الضوئي بين قضبان الجهد الميداني ومنطق الناقل الداخلي.
• حماية إلكترونية متكاملة من الدائرة القصيرة وإيقاف تشغيل الحمل الحراري الزائد لكل مجموعة.
• الإبلاغ عن الأعطال التشخيصية إلى معالج Quantum المركزي عند الكشف عن تيار زائد.
• تصميم عالي الكثافة مُحسّن لبنى اللوحة الخلفية ذات المساحة المحدودة.

التطبيقات

هذه الوحدة مناسبة للبيئات الصناعية الصعبة التي تتطلب تحكمًا في الإخراج الرقمي عالي الكثافة. تشمل التطبيقات النموذجية ما يلي:

• أنظمة التحكم في خطوط تجميع السيارات.
• أتمتة معالجة المعادن ومناولة المواد.
• البنية التحتية للمياه والمياه العادمة.
• بنى I/O الموزعة واسعة النطاق.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل مصدر الطاقة لحامل Quantum قبل إدخال الوحدة أو إزالتها.
• تأكد من أن الأسلاك الميدانية محمية بشكل صحيح وموجهة بعيدًا عن مصادر EMI العالية للحفاظ على سلامة الإشارة.
• تأكد من أن الوحدة مثبتة بالكامل في فتحة اللوحة الخلفية ومثبتة بآلية القفل المدمجة.
• حافظ على تهوية كافية داخل خزانة التحكم لضمان بقاء درجات الحرارة المحيطة ضمن نطاق 0 إلى 60 درجة مئوية.
• استخدم مقاييس أسلاك مناسبة لكتل الأطراف لمنع انخفاض الجهد وضمان توصيلات آمنة.
• اتبع إجراءات التعامل مع التفريغ الكهروستاتيكي (ESD) القياسية عند لمس مكونات الوحدة الداخلية.

الأسئلة الشائعة

ما هو تكوين الإخراج لوحدة 140DDO35301؟

توفر الوحدة 32 مخرجًا منفصلًا تم تكوينها كمنطق إيجابي (مصدر)، مما يعني أنها توفر الجهد للحمل عندما يكون المخرج نشطًا.

كيف يتم تجميع المخارج؟

يتم تنظيم 32 مخرجًا في 4 مجموعات معزولة تتكون كل منها من 8 قنوات. وهذا يسمح باستخدام مصادر طاقة خارجية مختلفة لكل مجموعة إذا تطلب التطبيق ذلك.

هل توفر الوحدة حماية من الدائرة القصيرة؟

نعم، تتضمن الوحدة حماية إلكترونية تلقائية من الدائرة القصيرة وإيقاف تشغيل الحمل الحراري الزائد لكل مجموعة من المخارج.
